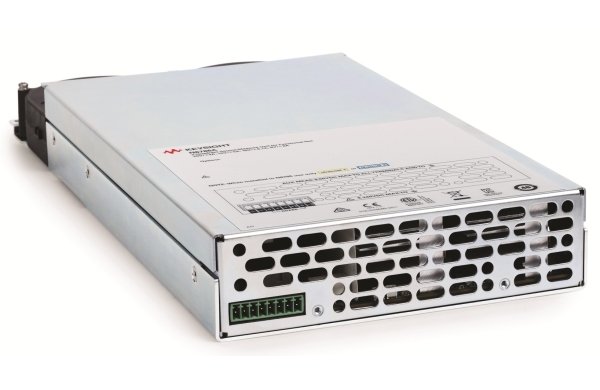

Модуль для тестирования Keysight N6785A

Артикул: 1-350746

  • Напряжение, предел 20 В: 0,025% + 1,8 мВ
  • Ток, предел 8 А: 0,04% + 1,5 мкА
  • Ток, предел 100 мА: 0,025% + 10 мкА
  • Ток, предел 1 мА: 0,025% + 100 нА

N6785A Модуль источника/измерителя для анализа разряда батареи, многодиапазонный, 80 Вт, двойной ширины







Ключевые возможности и технические характеристики



Выходные параметры

  • Напряжение: 20 В / 15 В / 10 В / 6 В
  • Ток: ±4 А / ±5 А / ±6,7 А / ±8 А
  • Мощность: до 80 Вт

Шумы и пульсации выходного сигнала (от 20 Гц до 20 МГц)

  • Напряжение (размах): 15 мВ
  • Напряжение (СКЗ): 1,5 мВ

Погрешность программирования (при 23°С ±5°C, после 30-минутного прогрева)

  • Напряжение, пределы 20 В, 15 В, 10 В и 6 В: 0,025% + 1,8 мВ
  • Ток, пределы 4 А, 5 А, 6,7 А и 8 А: 0,04% + 1,4 мА

Погрешность измерения (при 23°С ±5°C)

  • Напряжение, предел 20 В: 0,025% + 1,8 мВ
  • Ток, предел 8 А: 0,04% + 1,5 мкА
  • Ток, предел 100 мА: 0,025% + 10 мкА
  • Ток, предел 1 мА: 0,025% + 100 нА



Описание



Обеспечение длительного срока службы аккумуляторной батареи

Только модули источников/измерителей серии Keysight N6780 позволяют получить полную картину потребления тока устройством в диапазоне от наноампер до ампер за один проход, что помогает обеспечить длительный срок службы аккумуляторной батареи.

Уникальные возможности при функционировании в режиме источника: точное моделирование работы аккумуляторной батареи

  • Стабильная работа без помех в качестве источника напряжения или тока или в качестве электронной нагрузки — аналогично аккумуляторной батарее
  • Возможность программирования выходного сопротивления позволяет имитировать внутреннее сопротивление аккумуляторной батареи

Уникальные измерительные возможности: выполнение измерений, которые раньше были невозможны

  • Определение параметров потребления тока устройством в выключенном состоянии, в режимах ожидания и передачи за один проход благодаря уникальной запатентованной технологии плавного переключения пределов измерения — без необходимости выполнения множества измерений
  • Тестирование аккумуляторной батареи в режиме разряда и анализ поведения устройства при работе с реальным аккумулятором с использованием режима амперметра (токовый шунт с нулевым падением напряжения)

Уникальные возможности по анализу: полная картина потребления мощности устройством

  • Встроенный дигитайзер с частотой дискретизации 200 кГц позволяет измерять и регистрировать значения напряжения, тока и мощности с интервалом 5 мкс
  • Программа для управления и анализа 14585A обеспечивает работу в режиме осциллографа и регистратора данных, а также позволяет проводить статистический анализ с помощью комплементарной интегральной функции распределения
