Мониторинг остаточной влажности в сжатом воздухе Testo 6743

Артикул: 1-13693

Testo 6743: подключение к процессу - G1/2-резьба, с дисплеем/меню управления

• Диапазон измерений: -45 °Cтр ... +30 °Cтр (точка росы под давлением)
• Подключ. к процессу: G1/2
• Сопротивление давлению: -1 баротн ... +50 баротн
• Поворот корпуса: На 350° вокруг оси
• Сигнал: 4 ... 20 мА, 2х-проводн. соед.
• Разрешение: 12 бит
• Размеры:
  • 199.5 x 37 x 37 мм (со стандартным разъемом)
  • 203.5 x 37 x 37 мм (с разъемом сигнального модуля)

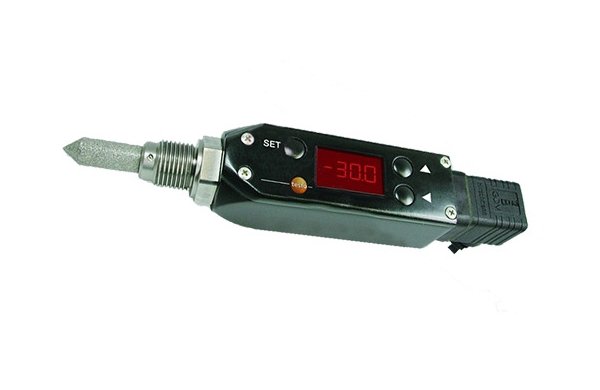

Мониторинг остаточной влажности в сжатом воздухе Testo 6743


Testo 6743: подключение к процессу - G1/2-резьба, с дисплеем/меню управления


Прибор testo 6740 был разработан специально для измерения остаточной влажности в сжатом или сухом воздухе (адсорбционные осушители). Данный вид измерения успешно выполняется благодаря сенсору влажности Testo и его проверенной и хорошо зарекомендовавшей себя долгосрочной стабильности. Эффективность сенсора была неоднократно подтверждена в ходе испытаний в международных калибровочных лабораториях (PTB, NIST и пр.), в результате которых предел погрешности ± 1% ОВ не был превышен на протяжении 5 лет без повторной настройки сенсора. Благодаря специальной настройке в диапазоне остаточной влажности достигается оптимальная точность.

Результаты разработки testo 6740: возможность измерения в диапазоне -45 °Cтр ... +30 °Cтр и погрешность ±1 K (точки росы) при 0 °Cтр.

Для конфигурации таких выходных параметров, как точка росы под давлением, относительная влажность, температура, ppmоб. (частиц на миллион по объему), абсолютная влажность и атмосферная точка росы вы можете воспользоваться свободнорегулируемым аналоговым выходом - опционально с разъемом сигнального модуля для мониторинга максимальных значений.

Помимо этого testo 6740 отличается компактным и удобным дизайном с функцией поворота корпуса на 350° для наиболее оптимального расположения дисплея.


Применение

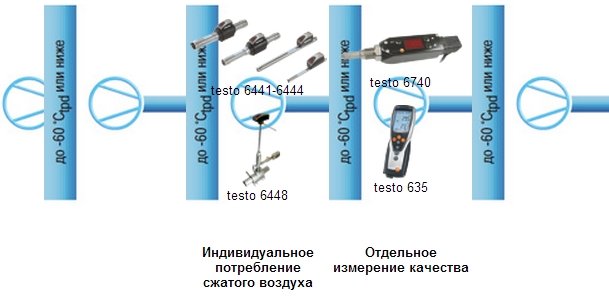

Прецизионный мониторинг точки росы под давлением становится все более и более важным аспектом в промышленном секторе, в частности — в системах сжатого воздуха или адсорбционных осушителях. Данный вид мониторинга выполняется, в первую очередь, во избежание повреждений, вызванных влажностью, а также с целью обеспечения надлежащего качества сжатого воздуха. Качество сжатого воздуха определяется в соответствии с международным стандартом ISO 8573. Класс 1 отличается наиболее высокими требованиями. Измеритель остаточной влажности testo 6740 используется для мониторинга точки росы под давлением. Однако помимо этого его можно использовать в качестве устройства для мониторинга процесса (управление которым осуществляется в зависимости от уровня влажности).


Testo 6741

Testo 6741

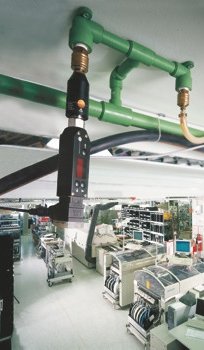

Прибор testo 6740 выполняет мониторинг влажности в сжатом
воздухе непосредственно перед подачей потребителю – например,
при производстве электронного оборудования.

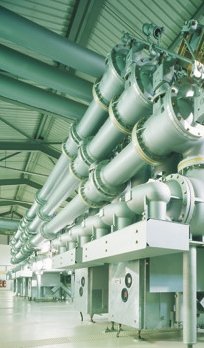

В системах высокого и среднего напряжения SF6 используется во
избежание разрядов. testo 6740 выполняет непрерывный мониторинг
влажности, поддерживая диэлектрическую прочность дорогостоящего
газа и позволяя избежать повреждений.




Характеристики
Диапазон измерений -45 °Cтр ... +30 °Cтр (точка росы под давлением)
Альтернативные параметры измерения Температуры точки росы °Cтр, °Fтр
Температура °C, °F
Относительная влажность %ОВ
Частиц на миллион (по объему), ppmоб (требуется значение давления процесса)
Абсолютная влажность, мг/м3
Атмосферная точка росы, °CтрA или °FтрA (требуется значение давления процесса)
Диапазон температуры (процесса) 0 ... 50°C (сенсор: NTC) (+32 ... +122 °F)
Диапазон температуры (окружающей среды) -20 ... 70°C (-4 ... +158 °F)
Вывод сигнала 1 аналоговый выход
4 ... 20 мА (2х-проводн.)
Разъем сигнального модуля: 0554 3302: 4 ... 20 мА (2х-проводн.), 2 беспотенц. переключаемых
контакта (30 В DC/0.5 A) и 2 LED-сигнала для отображения статуса переключения
Питание 4 ... 20 мА 12 ... 30 В DC
Удобное в применении, защищенное паролем меню управления Изменение физических переменных и градуировки
Вывод мин./макс. значений
Проверка аналогового и переключ. сигнала
Конфигурация предельных значений и гистерезиса
1-точечная калибровка
Сброс параметров на заводские настройки
Материал корпуса Полиакриламид-GF30, нержавеющая сталь
Подключ. к процессу G1/2
Сопротивление давлению -1 баротн ... +50 баротн
Класс защиты IP65
Атмосферная точка росы -70 ... -15 °CтрA при 30 баротн
-54 ... +10 °CтрA при 3 баротн
-45 ... +30 °CтрA при 0 баротн
Поворот корпуса На 350° вокруг оси
Сенсор влажности Сенсор влажности Testo с калибровкой остаточной влажности при -40 °Cтр
Сенсор температуры NTC
Защита сенсора Пористый фильтр из нержавеющей стали
Сигнал 4 ... 20 мА, 2х-проводн. соед.
Выходные параметры °Cтр, °Fтр, °CtA, °FtA, %ОВ, ppmоб, мг/м3, °C, °F
Разрешение 12 бит
Погрешность ±40 μA
Размеры 199.5 x 37 x 37 мм (со стандартным разъемом)
203.5 x 37 x 37 мм (с разъемом сигнального модуля)
