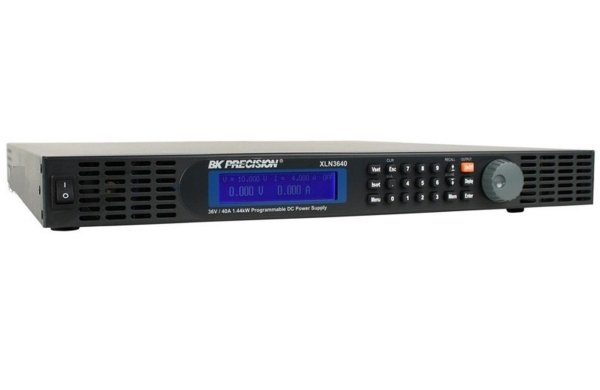

Серия XLN компании B&K Precision представляет собой компактные программируемые источники питания постоянного тока с одним выходом, предназначенные для работы с широким спектром устройств. Источники питания такого класса, выпускаемые другими производителями, в основном относятся к рынку автоматического испытательного оборудования, в то время как серия XLN может работать как с настольными системами, так и встраиваться в интегрированные системы.
Особенности и преимущества
- Компактность, высокая удельная мощность, исполнение в корпусе 1U
- Интерфейс обмена данными USB (стандартное исполнение), GPIB и LAN (опционально)
- Возможность аналогового подключения внешнего программного интерфейса
- Предварительно запрограммированные режимы (сценарии): более 150 пошаговых тестовых циклов в программной памяти
- Среднее время выполнения команд менее 50 мс
- Программно-устанавливаемая скорость нарастания выходного напряжения и тока дает возможность мягкого переключения нагрузки
- Фиксированный выход 5В/1А для вспомогательной нагрузки
- Встроенные высокоточные приборы измерения напряжения и силы тока
- Возможность сохранения до десяти параметров во внутренней памяти
- Улучшенные функции защиты OVP, OCP, OPP и функция блокировки кнопок на передней панели
- Удобство конфигурирования в режиме «управляющий/ведомый» (Master/Slave) при последовательном и параллельном соединении до четырех устройств
- Управление с одного ПК группой (до 32 устройства) источников питания посредством интерфейса RS485
- Функция дистанционного управления (тестирования)
- Универсальный сетевой разъем сети переменного тока 100 - 240 В с регулировкой коэффициента мощности
- Высокомощный выходной разъем обеспечивает быстрое и надежное соединение
- Управление выходными параметрами с помощью таймера (от 1 с до 100 час)
- Принудительная вентиляция в направлении от передней панели к задней обеспечивает эффективное охлаждение в условиях плотного размещения оборудования
- Драйвера от компании LabVIEW™
| Технические характеристики |
Модели
|
|||
|
XLN3640
|
XLN6024
|
XLN8018
|
XLN10014
|
|
| Выходные параметры | ||||
| Выходное напряжение |
0 – 36 В
|
0 - 60 В
|
0 – 80 В
|
0 – 100 В
|
| Выходной ток |
0 – 40 А
|
0 – 24 А
|
0 – 18 А
|
0 - 14,4 А
|
| Защита по выходу | ||||
| Защита от превышения выходного напряжения |
2 - 38 В
|
3 – 64 В
|
4 – 85 В
|
5 - 105 В
|
| Погрешность |
200 мВ
|
300 мВ
|
400 мВ
|
500 мВ
|
| Нестабильность на выходе | ||||
| Напряжение |
≤ 4 мВ
|
≤ 6 мВ
|
≤ 8 мВ
|
≤ 10 мВ
|
| Ток |
≤ 4 мА
|
≤ 4 мА
|
≤ 4 мА
|
≤ 4 мА
|
| Нестабильность на выходе по нагрузке | ||||
| Напряжение |
≤ 8 мВ
|
≤ 8 мВ
|
≤ 10 мВ
|
≤ 12 мВ
|
| Ток |
≤ 8 мА
|
≤ 7 мА
|
≤ 6,5 мА
|
≤ 6 мА
|
| Пульсации и шумы (в диапазоне 20 Гц - 20 МГц) | ||||
| В режиме постоянного напряжения (нагрузка ≥ 0,5 % максимальной) |
≤ 5 мВ (действ)/
≤ 60 мВ (пиковое)
|
≤ 6 мВ (действ)/
≤ 70 мВ (пиковое)
|
≤7 мВ (действ)/
≤ 80 мВ (пиковое)
|
≤ 8 мВ (действ)/
≤ 80 мВ (пиковое)
|
| В режиме постоянного тока |
≤ 90 мА
|
≤ 70 мА
|
≤ 50 мА
|
≤ 40 мА
|
| Программное разрешение | ||||
| Установка и cчитывание |
1 мВ/ 1 мА
|
1,5 мВ/ 1 мА
|
2 мВ/ 1 мА
|
2,5 мВ/ 1 мА
|
| Точность программирования (% к выходу + смещение) | ||||
| Напряжение |
0,05% + 10 мВ
|
0,05% + 15 мВ
|
0,05% + 20 мВ
|
0,05% + 25 мВ
|
| Ток |
0,05% + 10 мА
|
0,05% + 18 мА
|
0,05% + 7 мА
|
0,05% + 6 мА
|
| Точность считывания (% к выходу + смещение) | ||||
| Напряжение |
0,05% + 10 мВ
|
0,05% + 15 мВ
|
0,05% + 20 мВ
|
0,05% + 25 мВ
|
| Ток |
0,05% + 10 мА
|
0,05% + 18 мА
|
0,05% + 7 мА
|
0,05% + 6 мА
|
| Общие характеристики | ||||
| Время выполнения команд |
≤ 50 мс
|
|||
| Коррекция коэффициента мощности |
≥ 0,99 (при полной нагрузке)
|
|||
| КПД |
80% (при полной нагрузке)
|
|||
| Компенсация падения напряжения обратной связью |
2 В
|
|||
| Время нарастания, при полной нагрузке и без нагрузки |
≤ 15мс
|
≤ 20мс
|
≤ 25мс
|
≤ 30мс
|
| Время спада, при полной нагрузке/без нагрузки |
≤ 15мс/≤1000мс
|
≤ 20мс/ ≤1000мс
|
≤ 25мс/ ≤1000мс
|
≤ 30мс/ ≤1000мс
|
| Время восстановления |
≤1мс
|
|||
| Номинальные параметры напряжения/частоты питания |
100-240 В перем тока/ 47-63 Гц
|
|||
| Допустимые пределы изменения входного напряжения |
От минус 15% до плюс 10% (падение мощности на 10 % при напряжении менее 95 В перем тока)
|
|||
| Максимальная потребляемая мощность |
1700 ВА
|
|||
| Температурные режимы |
эксплуатация (0°С- 40°C)/ хранение (минус 10°C - 70°C)
|
|||
| Стандартный интерфейс |
USB
|
|||
| Дополнительный интерфейс |
LAN и GPIB (опционально)
|
|||
| Размеры |
420 х 43,6 х 432 мм
|
|||
| Вес |
9 кг
|
|||
| Два года гарантии | ||||
| Включено в поставку: шнур питания, блоки терминации для быстроразъемных соединений, крепления к стойке, сертификат калибровочных испытаний и отчет , руководство по эксплуатации | ||||
