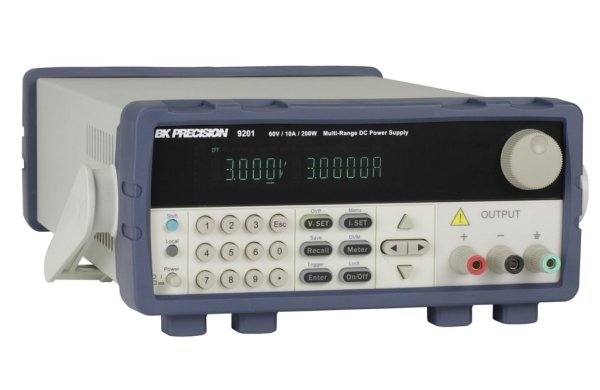

Любая модель серии 9200 может заменить несколько единиц оборудования. В отличие от обычных источников питания постоянного тока с фиксированными выходными характеристиками, эти мульти-диапазонные источники питания автоматически пересчитывают напряжение и ток для каждого параметра, обеспечивая полную мощность в любой комбинации Вольты / Амперы в пределах номинального напряжения и тока.
Для применении в лаборатории, эти блоки питания имеют цифровую клавиатуру для прямого ввода данных вместе с удобными курсорами и кнопками в аналоговом стиле для быстрого поэтапного изменения напряжения или тока. Системные интеграторы извлекут пользу от стандартного USB-интерфейса (USBTMC-совместимого), порта RS-232 и интерфейса GPIB с поддержкой ИМТП команд.
- Операции в нескольких диапазонах;
- Высокое разрешение программирования и считывания: 1 мВ / 0,1 мА;
- Выходная функция таймера;
- Таймер вывода данных;
- Хранение в памяти до 72 настроек прибора;
- Стандартный порт USB (USBTMC-совместимый), RS-232, и интерфейс GPIB, поддерживающие SCPI команды для дистанционного управления;
- Дистанционный датчик;
- Защита от перенапряжения (OVP), защита от перегрузки по мощности (OPP), защита от перегрева (OTP), функция блокировки (с помощью ключа и замка);
- NI-сертифицированные драйвера LabVIEW и SoftPanel для дистанционного управления, генерирование последовательности тестов, и регистрация данных;
- Компактный форм-фактор 19" (половина стойки) позволяет размещать другие блоки с минимальной потерей свободного места.
Технические характеристики:
| Спецификация | |
| Выходные характеристики | |
| Диапазон выходного напряжения | От 0 до 60 В |
| Диапазон выходного тока | От 0 до 25 А |
| Максимальная выходная мощность | 600 Вт |
| Нестабильность выходного напряжения по нагрузке | Напряжение: ≤0,01 % + 15 мВ Сила тока: ≤0,1 % + 10 мA |
| Нестабильность выходного напряжения по частоте сети | Напряжение: ≤0,01 % +15 мВ Сила тока: ≤0,1 % + 10 мА |
| Помехи и шум (20 Гц - 20 МГц) | Нормальный режим/напряжение: ≤ 20 мВиск Ток: ≤ 15 мAиск |
| Разрешение программ | Напряжение: 1 мВ; Ток: 0,1 мА; |
| Разрешение обратного считывания | Напряжение: 1 мВ; Ток: 0,1 мA ( 1 мA (>10 A); |
| Погрешность программинга ±(% отдача+напряжение смещения) | Напряжение: 0,03 % + 5 мВ; Ток: 0,1 % + 25 мА; |
| Погрешность обратного считывания±(% отдача+напряжение смещения) | Напряжение: ≤ 0,03%+5 мВ; Ток: ≤ 0,1%+25 мА; |
| Общие характеристики | |
| Компенсация потерь дистанционного пробника/зонда | 1 В |
| Погрешность цифрового вольтметра | 0,02%+10 мВ |
| Диапазон измерений цифрового мультиметра | От 0 до 60 В |
| Погрешность цифрового мультиметра | 1 мВ |
| Стандартный интерфейсы | USB (USBTMC-совместимый), GPIB, RS-232 |
| Входного тока | 110/220 В (+/- 10 %), 47 Гц - 63 Гц |
| Размеры (ШхВхГ, мм) | 214,5 x 88,2 x 445 мм |
| Вес,кг | 15 |
| Рабочая температура | От 0 °C до 40 °C |
| Температура хранения | От -20 °C до 70 °C |
