Особенности
- Функция «Мультиметр»: измерение переменного (АС, AC+DC) и постоянного напряжения до 690 В, переменного и постоянного тока до 40/ 400 А, частоты (до 1 кГц), сопротивления (до 2 кОм), целостность цепи (прозвонка < 30 Ом);
- Базовая погрешность: ±0,5%, автовыбор предела измерений;
- Максимальное разрешение: 0,1 В/ 0,1 А/ 0,1 Ом/ 0,01 Гц;
- Измерение ср. кв. зн. сигналов U/I произвольной формы (TRMS);
- Автодетектирование сигнала U/I (постоянное/переменное);
- Низкоомный вход LoZ для уменьшения паразитных наводок;
- Регистрация Min/ Max, удержание пиковых значений (от 1мс);
- Измерение бросков тока (Inrush- с.к.з.): время интегрирования 16.7, 20, 50, 100, 150, 175, 200 мс;
- Поддержка т/преобразов: 1, 10, 30, 40, 100, 200, 300, 400 А, 1 кА, 2 кА, 3 кA (опции);
- Функция «Электробезопасность»: измерение полного сопротивления цепи Ф-Ф, Ф-Н, Ф-З и вычисление ожидаемого тока КЗ (Ipsc);
- Измерение параметров УЗО (АС, А- общего типа/G): время отключения, ток отключения, Uконт, Ra без отключения УЗО (ток 15 мА);
- Измерение %THD и гармоник напряжения и тока (до 25-й);
- Индикация последовательности чередования фаз (1 полюсный);
- Измерение токов утечки (максимальное разрешение 0,01 А) с опциональными клещами;
- ЖК-индикатор (9999), графическая линейная шкала (72 сегментов), подсветка дисплея;
- Компактность, безопасность (кат.IV 600 В/ кат.III 690 В);
- Батарейное питание, автовыключение.
Технические характеристики
| Параметр | Значение | |
| Постоянное напряжение/ DCV | ||
| Диапазон измерений | 0,1…690 В | |
| Погрешность | ± (0,5 % + 2 е.м.р.) | |
| Максимальное разрешение | 0,1 В | |
| Входной импеданс* | 1 MОм | |
| Защита входа | 690 В пост./ перем. | |
| Переменное напряжение/ ACV (TRMS) | ||
| Пределы измерений | 690 В | |
| Погрешность | ± (0,5 % + 2 е.м.р.) | |
| Максимальное разрешение | 0,1 В | |
| Полоса частот | 32 Гц ÷ 1 кГц | |
| Входной импеданс* | 1 MОм | |
| Защита входа | 690 В пост. / перем | |
| Постоянный ток / DCA с т/датчиком HT4006** | ||
| Пределы измерений | 40 А/ 400 А | |
| Погрешность | ± (0,5 % + 2 е.м.р.) | |
| Максимальное разрешение | 0,1 А | |
| Переменный ток/ ACA (AC, AC+DC– TRMS) с т/датчиком HT4006** | ||
| Пределы измерений | 40 А/ 400 А | |
| Погрешность | ± (0,5 % + 2 е.м.р.) | |
| Максимальное разрешение | 0,1 А | |
| Частота (Hz) | ||
| Пределы измерений | 33…99,99 Гц/ 100…999,9 Гц | |
| Погрешность | ± (0,1% + 1 е.м.р.) | |
| Максимальное разрешение | 0,01 Гц | |
| Сопротивление (R) | ||
| Пределы измерений | 0…199,9/ 200…1999 Ом | |
| Погрешность | ± (1,0 % + 5 е.м.р.) | |
| Максимальное разрешение | 0,1 Ом | |
| Прозвон цепи | ||
| Порог срабатывания | ≤ 30 Ом | |
| Звуковая индикация | Непрерывный зуммер 2 кГц | |
| Броски пускового тока (INRUSH) с т/датчиком HT4006** | ||
| Предел измерений | 1000 А (частота 50/ 60 Гц) | |
| Погрешность измерения | ± (2,5% + 2 е.м.р.) | |
| Частота дискретизации | 4 кГц | |
| Период интегрирования | 16,7/ 20/ 50/ 100/ 150/ 175/ 200 мс | |
| Гармоники (напряжение и ток) | ||
| Диапазон измерений | от 1 до 25-й гармоники, THD% | |
| Погрешность измерения | ± (5% + 10 е.м.р.) | |
| Разрешение | 0,1В / 0,1А/ 0,1% | |
| Тест УЗО | ||
| Тестовый ток (Iтест) | 30/ 100/ 300 мА | |
| Типы УЗО | АС, А, G | |
| Режимы испытаний УЗО | (½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения/Ramp, автоматический тест/ AUTO | |
| Время отключения | 40…310 мс | |
| Разрешение | 1 мс | |
| Погрешность измерения | ± (2 % + 2 е.м.р.) | |
| Дифференциальный ток отключения УЗО | ||
| Измерение тока отключения | (30 мА ≤ I∆N ≤ 300 мА) | |
| Тип УЗО | АС, А, G | |
| Погрешность | ± 5% I∆N | |
| Разрешение | 0,1 х I∆N | |
| Полное сопротивления цепи/ петли (в том числе без отключения УЗО) | ||
| Диапазон измерений | 1…1999 Ом | 0,1… 199.9 |
| Разрешение | 1 Ом | 0,1 Ом |
| Погрешность | - 0%/ (+5%Rизм+ 3 е.м.р) | |
| Тестовый ток | 15 мА | 100 мА |
| Чередование фаз/ Sequence (1 пр. метод) | ||
| Напряжение | 100…690 В (фаза - нейтраль, фаза – земля) | |
| Частота | 42,5 … 69 Гц | |
| Общие данные | ||
| Измерение ср. кв. зн. | Сигнал произвольной формы (TRMS) | |
| Дисплей | ЖКИ, 4 разряда (макс. «9999»), + графическая шкала | |
| Скорость измерения | 2 изм./с | |
| Автовыключение питания | 15 мин | |
| Источник питания | 1,5 В х 4 (тип ААА) | |
| Ресурс батарей | Режим «Мультиметр»: до 130 ч. (без подсветки). Режим «Электробезопасность»: ~5,4К тестов Ra (15 mA), 13К тестов Ra (100 mA), ~ 8600 тестов RCD (Ramp), ~ 160К тестов RCD (T). |
|
| Соответствие | МЭК/EN-61010-1, 61010-2-030, 61010-2-033 | |
| Исполнение | IP40 | |
| Условия эксплуатации | Температура: 5 С…40 С; отн. влажность: не более 80 % | |
| Габаритные размеры | 175 x 85 x 55мм | |
| Масса | 420 г | |
Примечания:
* В режиме LoZ входной импеданс 3,5 кОм.
** Поддержка опциональных т/ преобразователей (клещи, петля): HT96U, HT97U, HT98U, F3000U, Flex. Моделям т/преобразователей с выходным коннектором Hypertac для соединения с прибором необходим опциональный адаптер NOCANBA.
Комплект поставки
| № | Наименование | Количество |

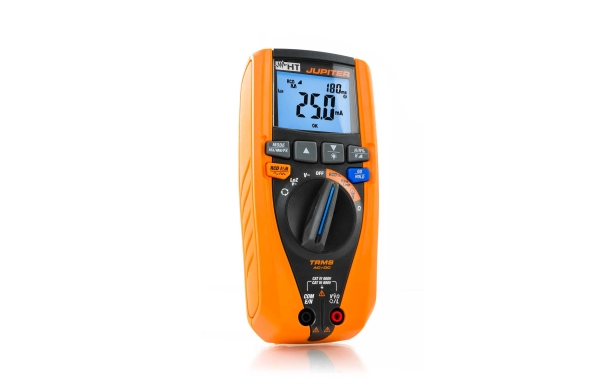

| 1 | Мультиметр JUPITER | 1 |
| 2 | Сумка для переноски | 1 |
| 3 | Комплект батарей питания | 1 |
| 4 | Комплект измерительных проводов | 1 |
| 5 | Шнур питания C2065 | 1 |
| 6 | Клещи HT4006 | 1 |
| 7 | Сертификат калибровки IS09000 | 1 |
| 8 | Руководство по эксплуатации | 1 |
