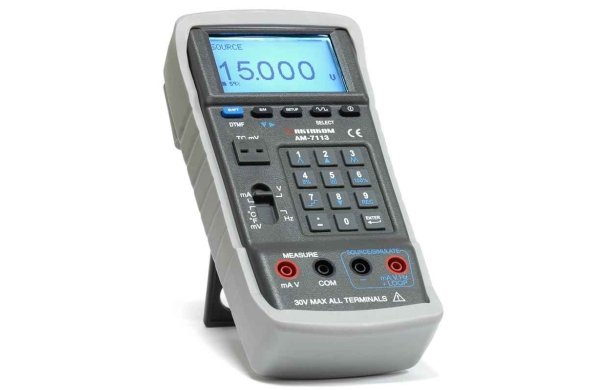

Мультиметр-калибратор процессов АКТАКОМ АМ-7113

Артикул: 1-363233

  • Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч
  • Габаритные размеры 214х98,7х56 мм
  • Масса 650 г.


Многофункциональные мультиметры-калибраторы Актаком АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

Общие характеристики

  • Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда
  • Контрастная белая подсветка
  • Кнопочное управление

Технические характеристики

Параметр

Диапазон

Разрешение

Погрешность

Примечение

Постоянное напряжение

0,005…10 В

0,001 В

±(0,03%+5 е.м.р.)

Макс. ток нагрузки 1 мА
Ток короткого замыкания

 10 В…15 В

Постоянный ток

0,005 мА…4 мА

1 мкА

±(0,03%+5 е.м.р.)

Vopen>24 В

4 мА...20 мА

1 мкА

±(0,03%+3 е.м.р.)

-

20 мА...24 мА

1 мкА

±(0,03%+5 е.м.р.)

-

Генерация сигнала

 Синусоидальная
 форма

0,1 В ...20 В

0,001 В

±(5%+0,3 В)

0,3...20 кГц, 50%, смещение 0 В

 Прямоугольная
 форма

1 В ...20 В

0,001 В

±(6%+0,4 В)

0,3...20 кГц, 50%, смещение 0 В

 Другие формы

0,1 В ...20 В

0,001 В

±(6%+0,4 В)

0,3...20 кГц, смещение 0 В

 Смещение

-5 В...5 В

0,001 В

±(5%+0,5 В+5%Vп-п)

Максимальный размах < 20 Вп-п

Частота

0,3 Гц ...99,999 Гц

0,1 Гц

0,002 Гц

-

10,00 Гц ...999,99 Гц

0,1 Гц

0,02 Гц

-

1000,0 Гц ...9999,9 Гц

0,1 Гц

0,2 Гц

-

10000 Гц ...20000 Гц

1 Гц

2 Гц

-

Термопара

 K

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

2,0 °С / 3,6 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…1000 °С / 32...1832 °F

0,1 °С /0,1 °F

0,8 °С / 1,4 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

1000…1370 °С / 1832...2498 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

  J

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

2,0 °С / 3,6 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,0 °С / 1,8 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…1050 °С / 32...1922 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 E

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…850 °С  / 32...1562 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 T

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…400 °С / 32...752 °F

0,1 °С /0,1 °F

0,8 °С / 1,4 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 R

0…500 °С / 32...932 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

500…1760 °С / 932...3200 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 S

0…500 °С / 32...932 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

500…1760 °С / 932...3200 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 N

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…1300 °С / 32...2372 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 L

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…900 °С / 32...2372 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 U

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

1,1 °С / 1,9 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

0…600 °С / 32...1112 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 B

600…800 °С / 1112...1472 °F

0,1 °С /0,1 °F

2,2 °С / 3,9 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

800…1000 °С / 1472...1832 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

1000…1820 °С / 1832...3308 °F

0,1 °С /0,1 °F

1,4 °С / 2,5 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 C

0…1800 °С / 32...3272 °F

0,1 °С /0,1 °F

1,0 °С / 1,8 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

1800…2310 °С / 3272...4190 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего компенсационного преобразователя

 mV

-10 мВ...70 мВ

0,1 °С /0,1 °F

0,05 мВ

Погрешность не включает ошибку внутреннего компенсационного преобразователя

Формирование  импульсов
(прямоугольная форма, 10 Вп-п,
смещение -5 В...+5 В)

3,0 мкс...9999,9 мкс

0,1 мкс

****

Время нарастания: макс. 10 мкс, тип. 5 мкс

Время спада: макс. 15 мкс, тип. 7,5 мкс

10,000 мс...99,999 мс

0,001 мс

100,00 мс...999,99 мс

0,01 мс

Коэффициент заполнения
(прямоугольная форма,10 Вп-п, 0,3...20 кГц)

0%...100%

1%

*****

Время нарастания: макс. 10 мкс, тип. 5 мкс

Время спада: макс. 15 мкс, тип. 7,5 мкс

DTMF сигнал

 Частотный
 диапазон

0,3 ...99,999 Гц

0,1 Гц

0,002 Гц

-

10,00 ...999,99 Гц

0,1 Гц

0,02 Гц

-

1000,0 ...9999,9 Гц

0,1 Гц

0,2 Гц

-

10000...20000 Гц

1 Гц

2 Гц

-

 %

0%...100%

1%

5%

-

 Фазовый угол

0...360 °

1 °

±(100 мкс + 1°)

-

 Амплитуда
 (Вп-п, F1=F2)

5 В...20 В

0,001 В

±(10%+0,6 В)

-

  Смещение
 (Вп-п, F1=F2)

-5 В...5 В

0,001 В

±(10%+0,6 В+5%Vп-п)

-

 Функции измерителя

Постоянное напряжение

-3 В...-0,005 В

0,001 В

±(0,03%+10 е.м.р.)

-

0,005…10 В

0,001 В

±(0,03%+5 е.м.р.)

-

10 В…15 В

0,001 В

±(0,03%+5 е.м.р.)

-

Постоянный ток

-4 мА...-0,005 мА

1 мкА

±(0,03%+10 е.м.р.)

-

0,005 мА…4 мА

1 мкА

±(0,03%+5 е.м.р.)

-

4 мА...20 мА

1 мкА

±(0,03%+3 е.м.р.)

-

20 мА...24 мА

1 мкА

±(0,03%+5 е.м.р.)

-

1 мкА

-

Термопара

  K

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

2,0 °С / 3,6 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…1000 °С / 32...1832 °F

0,1 °С /0,1 °F

0,8 °С / 1,4 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

1000…1370 °С / 1832...2498 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

 J


-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

2,0 °С / 3,6 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,0 °С / 1,8 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…1050 °С / 32...1922 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  E

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…850 °С  / 32...1562 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  T

-200…-150 °С / -382...-238 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

-150…0 °С / -238...32 °F

0,1 °С /0,1 °F

1,2 °С / 2,1 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…400 °С / 32...752 °F

0,1 °С /0,1 °F

0,8 °С / 1,4 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  R

0…500 °С / 32...932 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

500…1760 °С / 932...3200 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  S

0…500 °С / 32...932 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

500…1760 °С / 932...3200 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  N

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…1300 °С / 32...2372 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  L

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

0,9 °С / 1,6 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…900 °С / 32...2372 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  U

-200…0 °С / -328...32 °F

0,1 °С /0,1 °F

1,1 °С / 1,9 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

0…600 °С / 32...1112 °F

0,1 °С /0,1 °F

0,7 °С / 1,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  B

600…800 °С / 1112...1472 °F

0,1 °С /0,1 °F

2,2 °С / 3,9 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

800…1000 °С / 1472...1832 °F

0,1 °С /0,1 °F

1,8 °С / 3,2 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

1000…1820 °С / 1832...3308 °F

0,1 °С /0,1 °F

1,4 °С / 2,5 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  C

0…1800 °С / 32...3272 °F

0,1 °С /0,1 °F

1,0 °С / 1,8 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

1800…2310 °С / 3272...4190 °F

0,1 °С /0,1 °F

1,5 °С / 2,7 °F

Погрешность не включает ошибку внутреннего
компенсационного преобразователя

  mv

-10 мВ...70 мВ

 mV

0,05 мВ

Погрешность не включает ошибку внутреннего
компенсационного преобразователя





  • Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч
  • Габаритные размеры 214х98,7х56 мм
  • Масса 650 г.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
