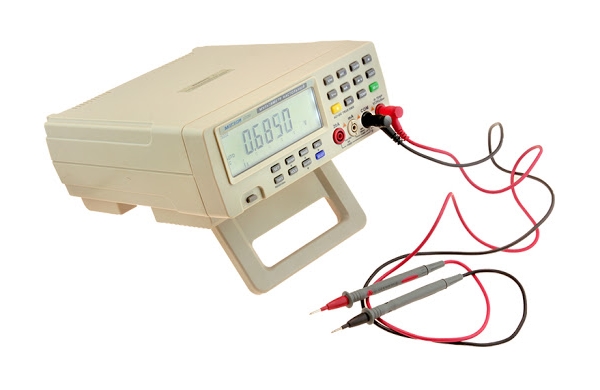

Мультиметр настольный с автоматическим выбором диапазона МЕГЕОН 22150
Данный настольный мультиметр МЕГЕОН - 22150 демонстрирует надежное и устойчивое функционирование и представляет собой цифровой вольтметр с разрешением 4½ разрядов. Вольтметр оснащен жидкокристаллическим дисплеем. Для удобства эксплуатации и считывания показаний высота цифр на дисплее составляет 30 мм. Также для удобства эксплуатации и считывания показаний 30 мм ЖК-дисплей снабжен подсветкой. Данный прибор выполняет следующие функции: измерение напряжения постоянного и переменного тока, измерение силы постоянного и переменного тока, измерение сопротивления, емкости конденсаторов, частоты (Гц), усиления ВЧ, а также проверка диодов и тест цепи на разрыв. Измерение параметров переменного тока осуществляется на основе истинных среднеквадратичных значений, определяемых прибором с высокой точностью. Именно такая характеристика данного вольтметра как широкая полоса пропускания позволяет получать точные среднеквадратичные значения для любой формы волны переменного тока или переменного тока со смещением (AC+DC).В данном приборе в качестве центрального элемента используется АЦП с двойным интегрированием. Это идеальный прибор для лабораторий, заводов и других сфер применения радио-технологий.
Особенности
• Высокая точность и надежность
• Хорошо читаемый дисплей с подсветкой и графической шкалой
• Автоматический выбор диапазона
• Различные режимы работы
• Кабель RS-232 и ПО входит в комплект поставки
Технические характеристики
| Дисплей: | жидкокристаллический |
| Макс.дисплей: | большой ЖК-дисплей 4 1/2 разряда (макс. 19999) c подсветкой и автоиндикацией полярности. |
| Способ измерения: | АЦП с двойным интегрированием |
| Частота проверки сигнала: | примерно 3 раза в сек |
| Индикация превышения диапазона: | «1» |
| Условия эксплуатации | 0-40°С, относительная влажность <80% |
| Источник питания: | сеть переменного тока 220В/110В, 50/60Гц |
| Размеры: | 260мм Х 220мм Х 82мм (ДхШхВ) |
| Вес: | примерно 1,4 кг |
Точность: ± (показание % + самая низкая эффективная величина), температура для обеспечения точности: (23+5)°С, относительная влажность <75%, гарантия в течение одного года с даты выпуска. Напряжение постоянного тока (DCV)
| Диапазон | Точность | Разрешение |
| 200мВ | + (0,05%+1d) | 10мкВ |
| 2В | 100 мкВ | |
| 20В | 1мВ | |
| 200В | 10мВ | |
| 1000В | ±(0,1%+5d) | 100мВ |
Входное полное сопротивление: 10 МОм во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В пост.тока или пиковое значение перем.тока. Другие диапазоны: 1000В пост.тока или пиковое значение перем.тока. Напряжение переменного тока (ACV)
| Диапазон | Входная частота | Точность | Разрешение |
| 200мВ | 50Гц-20кГц | ± (0,8%+80d) | 10 мкВ |
| 2В | 100 мкВ | ||
| 20В | 1 мВ | ||
| 200В | 50Гц-5кГц | 10 мВ | |
| 1000В | 50Гц-400Гц | ±(1,0%+50d) | 100 мВ |
Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона. Входное полное сопротивление: 2 МΩ во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В пост.тока или пиковое значение перем.тока. Другие диапазоны: 1000В пост.тока или пиковое значение перем.тока. Измерение силы постоянного тока (DCA)
| Диапазон | Точность | Разрешение |
| 20мА | ±(0,35%+10d) | 1мкА |
| 200мА | 10 мкА | |
| 2А | ±(1,2%+20d) | 100мкА |
| 20А | 1мА |
Макс. входной перепад напряжения: 200мВ. Макс входной ток: 20А (в течение 10с). Защита от перегрузки: предохранитель 2А/250В, предохранитель 13А/250В. Измерение силы переменного тока (ACA)
| Диапазон | Входная частота | Точность | Разрешение |
| 200мА | 50Гц…5кГц | ±(0,8%+80d) | 10 мкА |
| 2А | 50Гц…400Гц | ±(1,5%+50d) | 100мкА |
| 20А | 1мА |
Макс. входной перепад напряжения: 200мВ. Макс входной ток: 20А (в течение 10с). Защита от перегрузки: предохранитель 2А/250В, предохранитель 13А/250В. Сопротивление (Ом)
| Диапазон | Точность | Разрешение |
| 200 Ом | + (0,1%+10d) | 0,01 Ом |
| 5 кОм | ±(0,1%+5d) | 0,1 Ом |
| 20 кОм | 1 Ом | |
| 200 кОм | 10 Ом | |
| 2 МОм | 100 Ом | |
| 20 МОм | ±(0,6%+5d) | 1 кОм |
Напряжение разомкнутой цепи: менее 3В. Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения. Емкость конденсатора (С)
| Диапазон | Точность | Разрешение |
| 20 нФ | + (3,5%+20d) | 1 пФ |
| 2 мкФ | 100 пФ | |
| 200 мкФ | ±(5,0%+30d) | 10 нФ |
Частота измерения: прибл. 400Гц; Напряжение измерения: прибл. 40мВ; Защита от перегрузки: 36В пост.тока или пиковое значение переменного тока. Частота (FREQ)
| Диапазон | Точность | Разрешение |
| 20 кГц | ±(1,0%+20d) | 1Гц |
| 200 кГц | 10Гц |
Чувствительность входного сигнала: 500 мВ СКЗ; Защита от перегрузки: 250В пост.тока или пиковое значение переменного тока (в течение 15 сек). Проверка диодов и тест цепи на разрыв
| Описание | Условие теста |
| Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет прибл. 3В. | Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В. |
Защита от перегрузки: 250В пост.тока и пиковое значение переменного тока. Измерение усиления ВЧ
| Диапазон | Индикация на дисплее | Условия тестирования |
| NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный) | 0-1000,0 | Базовый ток прибл. 10 А, усиление напряжения прибл. 3В |
Комплектация
- Мультиметр настольный МЕГЕОН – 22150 - 1 шт.
- Измерительные провода - 1 ком.
- Шнур питания - 1 шт.
- Кабель RS232 - 1 шт.
- Диск с ПО - 1 шт.
- Термопара К-типа - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
Опции и аксессуары
| Cоединительные провода МЕГЕОН 30055К |
| Комплект зажимов для щупов МЕГЕОН 12410 |
| Комплект щупов для мультиметра |
