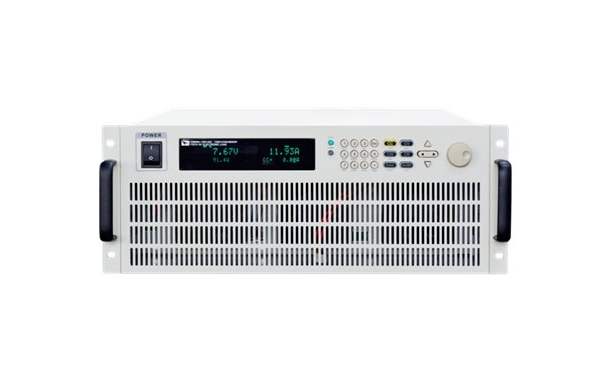

Нагрузка электронная АКИП-1366Е-600-420

Артикул: 1-381622

  • Входные параметры: постоянное напряжение 600 В, ток 420 А, мощность 6 кВт;
  • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим;
  • Дополнительные режимы работы только для модели CC+CV, CV+CR(CR-LED), CR+CC, CP+CC;
  • Динамический режим CC (переключение с частотой до 30 кГц), встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
  • Возможность параллельного подключения для увеличения мощности (максимальная мощность 384 кВт, до 9 нагрузок с одинаковым максимальным напряжением, работа в режиме CV);
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
  • Функции тестирования батарей и имитации короткого замыкания;
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Яркий контрастный вакуумно-флуоресцентный дисплей ;
  • 4-х проводная схема подключения;
  • Удаленное управление запуском;
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
  • Интеллектуальная система охлаждения;
  • Интерфейсы: LAN, USB, RS232, GPIB, аналоговый.

Особенности

  • Входные параметры: постоянное напряжение 600 В, ток 420 А, мощность 6 кВт;
  • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим;
  • Дополнительные режимы работы только для модели CC+CV, CV+CR(CR-LED), CR+CC, CP+CC;
  • Динамический режим CC (переключение с частотой до 30 кГц), встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
  • Возможность параллельного подключения для увеличения мощности (максимальная мощность 384 кВт, до 9 нагрузок с одинаковым максимальным напряжением, работа в режиме CV);
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
  • Функции тестирования батарей и имитации короткого замыкания;
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Яркий контрастный вакуумно-флуоресцентный дисплей ;
  • 4-х проводная схема подключения;
  • Удаленное управление запуском;
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
  • Интеллектуальная система охлаждения;
  • Интерфейсы: LAN, USB, RS232, GPIB, аналоговый.

Технические характеристики

Параметры АКИП-1366А-600-420 АКИП-1366Е-600-420
Напряжение на нагрузке 0…600 В
Ток в нагрузке 0...42 А 0...420 А
Мощность 6 кВт
Минимальное рабочее напряжение 0,42 В / 42 А 4,2 В / 420 А
Диапазон установки 0,1…60 В 0,1...600 В
Погрешность установки ±(0,05% х Uуст + 0,05% х UПРЕД)
Дискретность установки 1 мВ 10 мВ
Диапазоны установки 0…42 А 0…420 А
Погрешность установки ±(0,1% х Iуст + 0,1% х IПРЕД)
Дискретность установки 1 мА 10 мА
Диапазоны установки 0,02…10 Ом 10 Ом…7,5 кОм
Погрешность установки ±(0,01% х Rуст + 0,08 См) ±(0,01% х Rуст + 0,0008 См)
Дискретность установки 16 бит
Диапазон установки 0…6 кВт
Погрешность установки ±(0,2% х Pуст + 0,3% х PПРЕД)
Дискретность установки 0,1 Вт
Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение: 1 мкс, 10 мс, 100 мс)
Погрешность 5 мкс + 1*10-4
Скорость нарастания тока 0,001…0,48 А/мкс 0,01…4,8 А/мкс
Диапазон (разрешение) 0…60 В (1 мВ) 0…600 В (10 мВ)
Погрешность измерения ± (0,025% х UИЗМ + 0,025 х UПРЕД)
Диапазон (разрешение) 0…42 А (1 мА) 0…420 А (10 мА)
Погрешность измерения ± (0,01% х IИЗМ + 0,1% х IПРЕД)
Диапазон (разрешение) 0…6 кВт (0,1 Вт)
Погрешность измерения ± (0,2% х PИЗМ + 0,3% х PПРЕД)
От перегрузки по мощности 6,04 кВт
От перегрузки по току 44 А 440 А
От перенапряжения 630 В
От перегрева 85 °C
Ток (CC) 44 А 440 А
Напряжение (CV) 0 В 0 В
Сопротивление (CR) 10 мОм
Входной импеданс 1 МОм
Напряжение питания 100...240 В, 50/60 Гц, 250 ВА макс.
Габаритные размеры стойка 4U
Масса 40 кг
