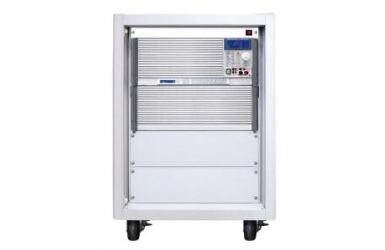

Нагрузка электронная АКИП-1374/5

Артикул: 1-381620

  • Входные параметры нагрузки: постоянное напряжение до 600 В, ток до 12 А, мощность до 1800Вт;
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим (тест устройств питания с/д);
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
  • 4-х проводная схема подключения;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
  • Внутренняя память 150 ячеек (профили состояний);
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Особенности

  • Входные параметры нагрузки: постоянное напряжение до 600 В, ток до 12 А, мощность до 1800Вт;
  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим (тест устройств питания с/д);
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
  • 4-х проводная схема подключения;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
  • Внутренняя память 150 ячеек (профили состояний);
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Технические характеристики

Параметр АКИП-1374/5 АКИП-1374/6
Входные параметры
Напряжение на нагрузке 0…600 В
Ток в нагрузке 0…12 А 0…24 А
Потребляемая мощность 1800 Вт 3600 Вт
Минимальное Uвх 6 В (при 12 А) 6 В (при 24 А)
Режим стабилизации напряжения
Пределы установки 60 В/ 300 В/ 600 В
Погрешность установки ±(0,05%*Uуст+0,05%*Uпред)
Дискретность установки 1 мВ / 5 мВ/ 10 мВ
Режим стабилизации электрического сопротивления
Диапазон установки 0,5 Ом…1,5 кОм (300 В);
1 Ом…3 кОм (600 В)
0,25 Ом…3 кОм (300 В);
0,25 Ом…3 кОм (300 В)
Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
Дискретность установки 3,333 мкСм;
1,666 мкСм
6,666 мкСм;
3,333 мкСм
Режим стабилизации силы тока. Статический режим
Диапазон установки 0…3 А;
0…12 А
0…6 А;
0…24 А
Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
Дискретность установки 0,05 мА;
0,2 мА
0,1 мА;
0,4 мА
Режим стабилизации силы тока. Динамический режим
Диапазон периода переключения нагрузки 0,05…9,999 / 99,99 / 999,9 / 9999 мс
Дискретность установки 0,001 / 0,01 / 0,1 / 1 мс
Погрешность 1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm
Диапазон скорости изменения силы тока 2,4-150 мА/мкс;
9,6-600 мА/мкс
4,8-300 мА/мкс;
19,2-1200 мА/мкс
Разрешение 0,6 мА/мкс;
2,4 мА/мкс
1,2 мА/мк;
4,8 мА/мкс
Минимальное время нарастания 20 мкс
Диапазон установки тока 0…3 А;
0…12 А
0…6 А;
0…24 А
Разрешение 0,05 мА;
0,2 мА
0,1 мА;
0,4 мА
Погрешность ±(0,1%*Iуст+0,1%*Iконечн)
Режим стабилизации электрической мощности
Диапазон установки 0…1800 Вт 0…1600 Вт
Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
Дискретность установки 30 мВт 60 мВт
Предел напряжений Vo 60 В/ 300 В/ 600 В
Диапазон сопр. Rd 0,5…100 Ом @ Vo – Vd = 0…6 В;
5…1 кОм @ Vo – Vd = 6…60 В;
2,5…500 Ом @ Vo – Vd = 0…30 В;
25…5 кОм @ Vo – Vd = 30…300 В;
5…1 кОм @ Vo – Vd = 0…60 В;
50…10 кОм @ Vo – Vd = 60…600 В
0,25…125 Ом @ Vo – Vd = 0…6 В;
2,5…1,25 кОм @ Vo – Vd = 6…60 В;
1,25…625 Ом @ Vo – Vd = 0…30 В;
12,5…6,25 кОм @ Vo – Vd = 30…300 В;
2,5…1,25 кОм @ Vo – Vd = 0…60 В;
25…12,5 кОм @ Vo – Vd = 60…600 В
Разрешение 16 бит
Погрешность уст Vd/Rd Vd: ± (0,05% от уст. + 0,1% от пред.), Rd: ± (0,05% от уст. + 0,1% от диап.)
Измерение напряжения
Предел измерений 60 В/ 300 В/ 600 В
Разрешение 1 мВ/ 5 мВ/ 10 мВ
Погрешность измерения ±(0,025%*Uизм+0,025%*Uпред)
Измерение силы тока
Предел измерений 3 A;
12 A
6 A;
24 A
Разрешение 0,05 мА;
0,2 мА
0,1 мА;
0,4 мА
Погрешность измерения ±(0,1%*Iизм+0,1%*Iпред)
Измерение мощности
Предел измерений 1800 Вт 3600 Вт
Погрешность измерения ±(0,125%*Pизм+0,125%*Pпред)
Разрешение 0,01 Вт
Управление затуханием (иммитация диммера)
Диапазон (разрешение) 0…12 В (0,048 В)
Погрешность установки ±(1%*Uуст+1%*Uконечн)
Диапазон частот (разрешение) 0…1 кГц (10 Гц)
Скважность (разрешение) 1%...99% (1%)
Общие характеристики
Выход сигнала КЗ 12 А 24 А
Интерфейс (опции) RS232, LAN, GPIB, USB (только взамен)
Габаритные размеры 177 x 440 x 445 мм 839 x 600 x 600 мм
Масса 23,6 кг 81,2 кг
