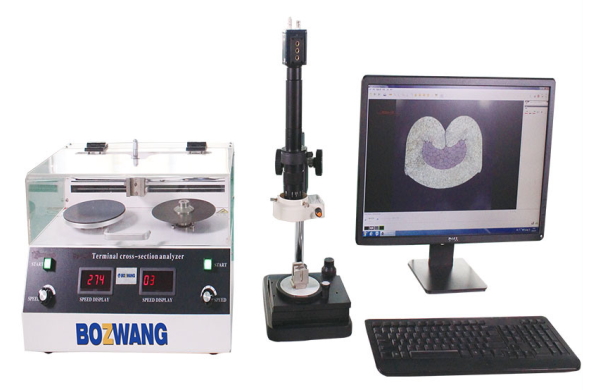

Настольная установка BZW-33JM предназначена для проведения контроля качества обжатия жилы и изоляции провода путем изучения микросреза поперечного сечения опрессованного изделия. После резки, полировки и травления образца, изображения поперечного сечения визуализируются на экране. Затем осуществляется комплексная проверка качества опрессовки с помощью специально разработанной программы обработки изображений.
Данное тестовое оборудование обеспечивает высокую точность измерений, стабильность результатов и значительную экономию времени за счёт снижения трудоёмкости контрольных операций
Технические характеристики
|
Диапазон сечений контролируемых проводов |
0,01 – 33,6 мм2 |
|
Диапазон регулирования скорости реза образца |
0 – 4 000 об/мин |
|
Диапазон регулирования скорости шлифования образца |
0 – 4 000 об/мин |
|
Время цикла травления образца |
5 – 10 с |
|
Диапазон масштабирования микроскопа |
0,7 – 4,5 Х |
|
Диапазон общего масштабирования |
16 – 320 Х |
|
Точность измерения |
0,001 мм |
|
Система формирования изображения |
Высокоточная 3 Мп CCD, Япония |
|
Диапазон рабочей температуры |
-5 ~ +40 °С |
|
Рекомендуемая влажность воздуха |
Не более 85% без образования конденсата |
|
Электропотребление |
220 В, 50 Гц |
|
Габаритные размеры (ШхГхВ) |
475 х 329 х 300 мм |
|
Вес установки |
30 кг |
