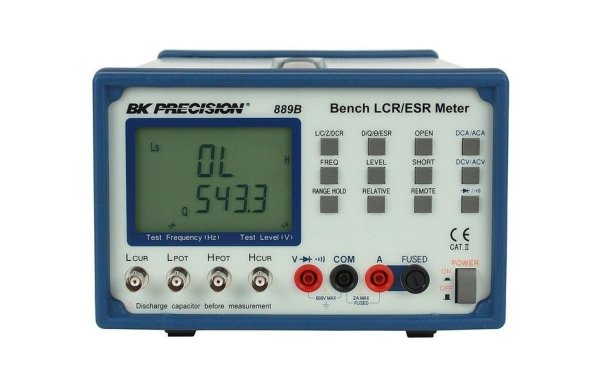

Внутрисхемный измеритель LCR/ESR с синтезом частоты компании B&K Precision представляет собой высокоточный контрольно-измерительный прибор, используемый для измерения индукторов, конденсаторов и резисторов с базовой погрешностью 0,1%. Кроме того, с помощью встроенных функций измерения напряжения (постоянного тока/переменного тока)/силы тока и проверки целостности диодных/звуковых цепей, модель 889B может не только помочь инженерам и студентам осмыслить характеристики комплектующих электронного оборудования, но также использоваться в качестве важнейшего инструмента на любом рабочем столе.
Свойства:
- Параметры измерений: Z, L, C, DCR, ESR, D, Q, ACV, DCV, ACA, DCAи Æ
- Условия тестирования: 100 Гц; 120 Гц; 1 кГц; 10 кГц; 100 кГц; 200 кГц; 1 В rms; 0,25 В rms; 0,05 В rms
- Базовая погрешность 0,1%
- Двухстрочный ЖК-дисплей
- Сверхбыстродействующий прибор, ориентированный на пользователя
- Полностью ручной/автоматический выбор диапазона измерений
- Измерение сопротивления постоянному току
| Технические характеристики | 889В | ||
| Частота | 100Гц, 120Гц, 1кГц, 10кГц, 100кГц, 20 кГц ± 10% | ||
| Погрешность частоты | ± 0,1% | ||
| Уровень | 1 В rms*; 0,25 В rms; 0,05 В rms; 1 В пост. тока (для DCR) | ||
| Погрешность уровня | ± 5% | ||
| Выходной импеданс | 100 Ом, ± 5% | ||
| ДИАПАЗОН ИЗМЕРЕНИЙ | |||
| Импеданс (Z) | |||
| Частота | Максимум | Минимум | Лучшее разрешение |
|
DCR 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц 200 кГц |
20 Мом 20 Мом 20 Мом 20 Мом 20 Мом 20 Мом 20 Мом |
0,1 Ом 0,1 Ом 0,1 Ом 0,1 Ом 0,1 Ом 0,1 Ом 0,1 Ом |
0,001 0,001 0,001 0,001 0,001 0,001 0,001 |
| Емкостное сопротивление (С) | |||
| Частота | Максимум | Минимум | Лучшее разрешение |
|
100 Гц 120 Гц 1 кГц 10 кГц 100 кГц 200 кГц |
15,91 мФ 13,26 мФ 1,591 мкФ 159,1 мкФ 15,91 пФ 0,079 пФ |
79,57 пФ 66,31 пФ 7,957 пФ 0,795 пФ 0,795 пФ 795,7 пФ |
0,001 0,001 0,001 0,001 0,001 0,001 |
| Индуктивность (L) | |||
| Частота | Максимум | Минимум | Лучшее разрешение |
|
100 Гц 120 Гц 1 кГц 10 кГц 100 кГц 200 кГц |
9999 Гн 9999 Гн 3183 Гн 318,3 Гн 31,83 Гн 15,91 Гн |
159,1 мкГн 132,6 мкГн 15,91 мкГн 1,591 мкГн 0,159 мкГн 0,159 мкГн |
0,001 0,001 0,001 0,001 0,001 0,001 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Рабочая температура | 32° - 104°F (0° - 40°C) | ||
| Температура хранения | -4° - 158°F (-20° - 70°C) | ||
| Относительная влажность | До 85% | ||
| Работа от сети | 110/220 В переменного тока, 60/50 Гц | ||
| Индикация недостаточного питания | менее 2,2 В | ||
| Размеры (Д x Ш x Г) | 300 x 220 x 150 мм | ||
| Масса | 4, 5 кг | ||
| Принадлежности | |||
| Входит в комплект поставки: | Руководство по эксплуатации, пробник Кельвина, сетевой шнур | ||
