Компании Vision Engineering Ltd. – представила на рынке новинку- Xpress, мощное средство измерений в пределах поля зрения (FOV) с использованием камеры высокого разрешения.

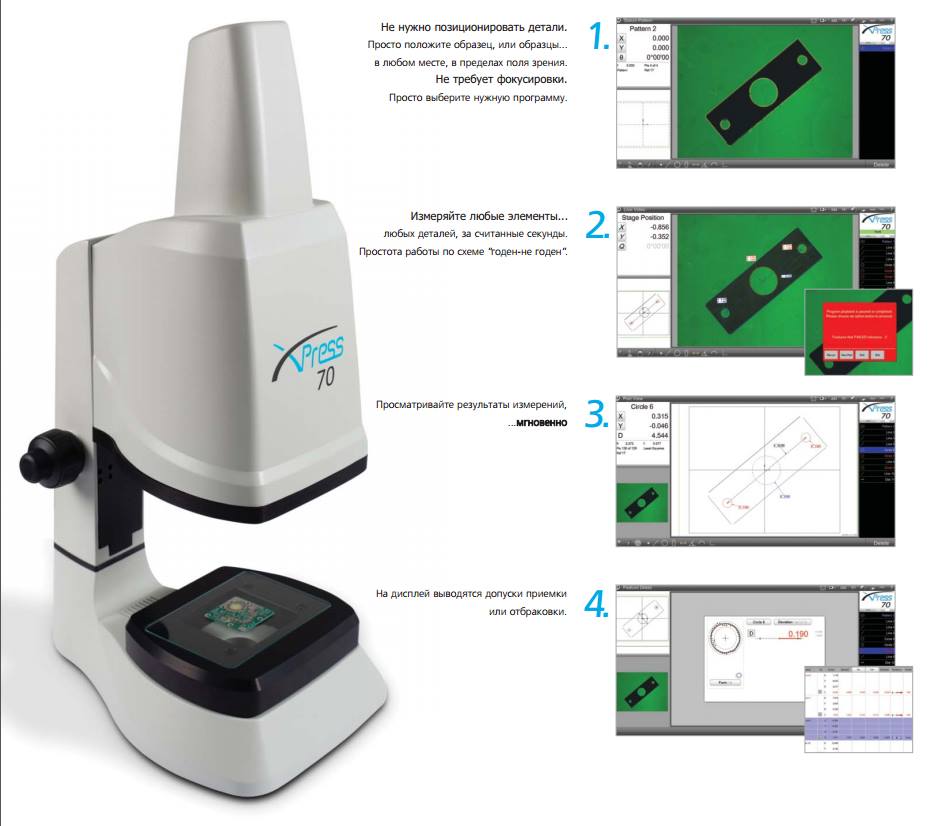

• Система Xpress обеспечивает мгновенные высокоточные 2D-измерения небольших деталей длиной до 70 мм
• Не требует фокусировки. Нет необходимости в позиционировании деталей.
• В сочетании с простотой функциональной схемы “годен-не годен”, система Xpress обеспечивает точные, быстрые и простые измерения, о которых можно только мечтать.
• Основной принцип работы: «положил деталь – нажал кнопку – получил результат».
Xpress идеально подходит для измерения профилейнебольших и плоских компонентов, в том числе штампованных деталей, шайб, прокладок, уплотнительных колец, разъемов, экструдированных материалов, обычных и гибких печатных плат, а также тонких деталей, включая крышки бутылок, медицинские трубки и другие небольшие изделия, корпусы, шприцы и многое другое....
Система Xpress имеет измерительное программное обеспечение нового поколения с функцией “мультитач”. Обладая простотой смартфона, технология “touch-to-meas ure” делает систему Xpress исключительно интуитивной, простой в изучении и использовании. “Touch-to-meas ure” означает, что кроме обычного управления с помощью мыши, вы можете пальцами масштабировать или перемещать изображение, а также выполнять измерение касанием.
Как это работает?
При измерениях в пределах поля зрения используется видеокамера высокого разрешения, оборудованная телецентрическим объективом с плоским полем изображения. Телецентрический объектив гарантирует полностью плоское изображение в пределах всего поля зрения, без какого-либо искривления или искажения. Это позволяет выполнять высокоточные 2D-измерения в пределах поля зрения прибора без необходимости
перемещения образца. Но это не все: благодаря исключительной глубине резкости весь
образец всегда находится в фокусе, независимо от его высоты, что обеспечивает Xpress еще более быстрые, удобные и простые измерения.
| Xpress 35 | Xpress 70 | |
| Оптика | ||
| Полностью телецентрический объектив | ||
| Камера | ||
| Камера 5.0Мп, US И 2.0 | ||
| Поле зрения | ||
| X | 28мм | 57мм |
| Y | 21мм | 43мм |
| 35мм | 70мм | |
| Подсветка | ||
| Управляемая и программируемая верхняя светодиодная подсветка | V | V |
| Управляемая и программируемая нижняя светодиодная подсветка | V | V |
| Повторяемость* | ||
| 2МКМ | 3МКМ | |
| Точность* | ||
| (±)4МКМ | (±)7МКМ | |
| Характеристики системы | ||
| Электропитание | 100/240В, 50/60Гц | |
| Масса | 14кг | 15кг |
| Размеры | 270(ш) х 375(д) х 665 (в) мм | |
*Измерено при заданных условиях
