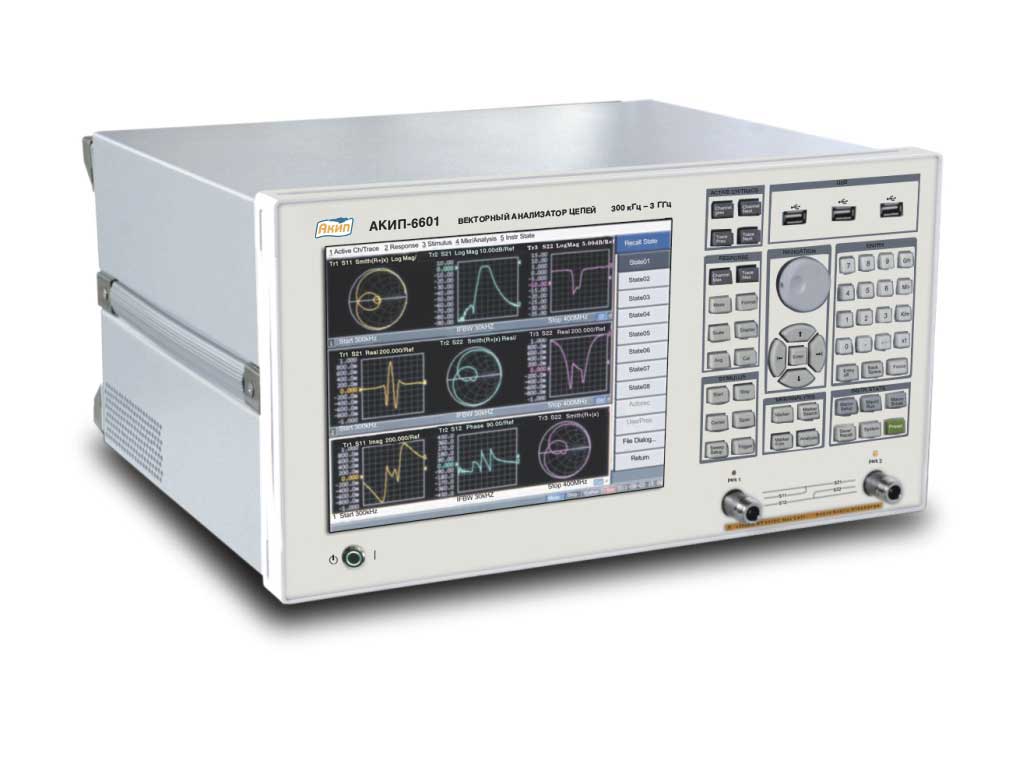

Компания «ПРОТЕХ» представляет новинку - АКИП-6601 - 2-ух портовый векторный анализатор цепей (VNA), предназначенный для измерения S-параметров четырёхполюсников (S11, S21, S12, S22) в диапазоне рабочих частот 0,3 до 3000 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи 110 дБ.
Технические характеристики:
- Диапазон частот: 300 кГц – 3 ГГц.
- Динамический диапазон: 110 дБ.
- Диапазон регулирования выходной мощности от -45 дБм до +10 дБм.
- Выбор модификации с различным входным сопротивлением:50 Ом (стандартно) или 75 Ом (75 Ом импеданс подходит для пользователей кабельного телевидения).
- Тестовый режим: возможность проверки 4-х S параметров (S11, S21, S12, S22) устройства на двух портах одновременно.
- Параметры экрана: цветной сенсорный ЖК-экран с диагональю 26,4 см.
- 4 независимых измерительных канала.
- Выбор режима развертки: линейная развертка, логарифмическая развертка, сегментированная развертка, развертка мощности.
- Режимы запуска: непрерывный, одиночный, удержание.
- Интерфейсы: USB, LAN, RS-232, PS/2, VGA, GPIB.
Функция Анализа:
- Испытание на предельное содержание: тест перенапряжения, функция тестирования предельной полосы пропускания.
- Маркер: до 9 маркеров могут быть отображены одновременно на экране.
- Поиск по маркерам: Макс, Мин, Пик, автоматическое слежение, поиск полосы и т.д.
Методы калибровки:
- Расширенная калибровка отклика: эффективное устранение ошибки направленности, перекрестных помех, АЧХ и неравномерности АЧХ.
- Порт расширения: используется в тех случаях когда не возможно или проблематично выполнить калибровку тестируемого интерфейса на штатных портах. Порт расширения позволяет задать компенсацию переноса или задержку между тестируемым интерфейсом и тестируемым устройством для повышения точности измерений.
