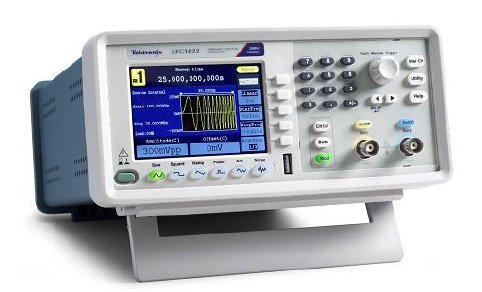

Обзор генератора сигналов Tektronix AFG1022

Компания Tektronix представила на рынке новый бюджетный генератор сигналов AFG1022.

AFG1022 - представляет собой инструмент воспроизведения сигналов с лучшим соотношением цены и качества с высокой функциональностью и производительностью.

Основные технические характеристики:
• два канала;
• четыре стандартных и 50 встроенных форм сигналов;
• полоса генерации от 1 мкГц до 25 МГц (синус) и от 1 мкГц до 12,5 МГц (меандр/импульс);
• частота дискретизации 125 Мвыб/сек, разрешение по вертикали 14 бит;
• амплитуда выходного сигнала от 1 мВп-п до 10 Вп-п во всем диапазоне частот;
• высокая стабильность частоты опорного генератора (старение 1 ppm/год);
• интуитивно понятный пользовательский интерфейс;
• возможность формирования и сохранения в памяти пользовательских форм сигналов (до 8192 точек);
• энергонезависимая память 64 МБ для пользовательских форм сигналов;
• сохранение данных на USB накопитель и дистанционное управление по USB интерфейсу;
• режимы свипирования и формирования пачек импульсов;
• формирование модулированных сигналов АМ, ЧМ, ФМ, ЧМн;
• встроенный 6-ти разрядный частотомер на 200 МГц;
• компактные размеры и небольшой вес;
• программное обеспечение ArbExpress для создания пользовательских форм сигналов;
• совместимость с TekSmartLab для объединения до 120 приборов в локальную сеть без использования кабелей и возможностью централизованного мониторинга;
• цветной 3,95" TFT дисплей с разрешением 480x320 точек и поддержкой отображения формы сигнала.
