Торговая марка АКИП™ представила новую линейку мощных импульсных источников питания постоянного тока (Pвых от 800 до 6000 Вт) с номиналами выходного напряжения до 80…1200 В и диапазоном значений выходного тока 5…240 А.
Линейка состоит из 14 одноканальных моделей, которые по мощностным и массогабаритным параметрам сгруппированы в 3 серии: АКИП-1144, АКИП-1145, АКИП-1146.
Максимальное разрешение регулировки и индикации: 100 мВ/10 мА (для АКИП-1144), 1 мВ/1 мА (АКИП-1145) и 2 мВ/6 мА для моделей серии АКИП-1146. Внутренняя память 100 ячеек. Все источники имеют форм-фактор, позволяющий встраивать их в 19" стойку. Максимальный набор встроенных интерфейсов аналогового управления и программирования: GPIB, USB TMC и LAN, RS-232, RS-485 (в стандартной комплектации) имеют две старшие серии (АКИП-1145 и АКИП-1146).
Мультидиапазонность источников питания реализована в виде вольтамперной характеристики (ВАХ) с заданной областью выходной мощности (макс до 6000 Вт). Такая ВАХ имеет увеличенную рабочую область для формирования большего перечня номиналов выходного напряжения или тока (по сравнению с прямоугольной формой).
Диапазоны установки выходных параметров и максимальные значения U/I каждой из моделей приведены в таблице:
|
МОДЕЛЬ |
U ВЫХ |
I ВЫХ |
P ВЫХ |
|
АКИП-1144-160-40 |
0 B – 160 B |
0 A – 40 A |
3000 Вт |
|
АКИП-1144-300-20 |
0 B – 300 B |
0 A – 20 A |
3000 Вт |
|
АКИП-1144-600-10 |
0 B – 600 B |
0 A – 10 A |
3000 Вт |
|
АКИП-1144-1200-5 |
0 B – 1200 B |
0 A – 5 A |
3000 Вт |
|
АКИП-1145 |
0 B – 80 B |
0 A – 60 A |
800 Вт |
|
АКИП-1145/1 |
0 B – 80 B |
0 A – 60 A |
1200 Вт |
|
АКИП-1145/1A |
0 B – 80 B |
0 A – 60 A |
1200 Вт |
|
АКИП-1145/2 |
0 B – 80 B |
0 A – 120 A |
1600 Вт |
|
АКИП-1145/3 |
0 B – 150 B |
0 A – 30 A |
1200 Вт |
|
АКИП-1145/3A |
0 B – 150 B |
0 A – 30 A |
1200 Вт |
|
АКИП-1145/4 |
0 B – 80 B |
0 A – 120 A |
3000 Вт |
|
АКИП-1146 |
0 B – 160 B |
0 A – 120 A |
3000 Вт |
|
АКИП-1146/1 |
0 B – 80 B |
0 A – 240 A |
6000 Вт |
|
АКИП-1146/2 |
0 B – 160 B |
0 A – 120 A |
6000 Вт |
Все серии имеют типовой набор схем и функций защиты: режим стабилизации тока (СС) и напряжения (CV), защиту от перенапряжения, перегрузки по току и от перегрева. Помимо основного выхода имеются гнезда Sense (+/-) для 4-х проводного подключения удаленной нагрузки (вынос точки обратной связи), функция таймера (0,1…99.999,9 с). Управление осуществляется органами управления на передней панели, с помощью внешнего сигнала аналогового управления (разъем I/O на задней панели) или по одной из интерфейсных шин, по которым передаются запускающие сигналы и команды ДУ от внешнего ПК.
Особенности новых импульсных источников: поддержка опции встраиваемых стандартов для тестирования автомобильной проводки (DIN40839, ISO16750-2), возможность создания и воспроизведения выходных тестовых последовательностей без использования ПК (АКИП-1145/1A, АКИП-1145/3A).
Наиболее интересна модель АКИП-1144-1200-5 с выходным напряжением 1200 В (!) и максимальным током до 5 А (). Такое непревзойденное сочетание максимального выходного напряжения и тока в нагрузке делает этот источник практически ни имеющим аналогов в данном сегменте рынка СИ.
Ещё одна особенность источников новых серий заключается в том, что, имея стоечный конструктив и приспособления для крепления в 19“шкафах, все источники имеют на нижней поверхности ножки-упоры, которые позволяют использовать их в качестве настольных и лабораторных СИ.
Внутренняя память поддерживает энергонезависимое хранение и воспроизведение до 100 предварительно установленных оператором значений выходных параметров (профилей) в ячейках памяти – всего 10 групп с номерами от 0 до 9 в каждой. Источники питания обеспечивают возможность параллельного и последовательного соединения для увеличения выходной мощности. Новинки имеют интеллектуальное управление системой охлаждения и режим энергосбережения. Применен матричный вакуумно-флуоресцентный индикатор (VFD).

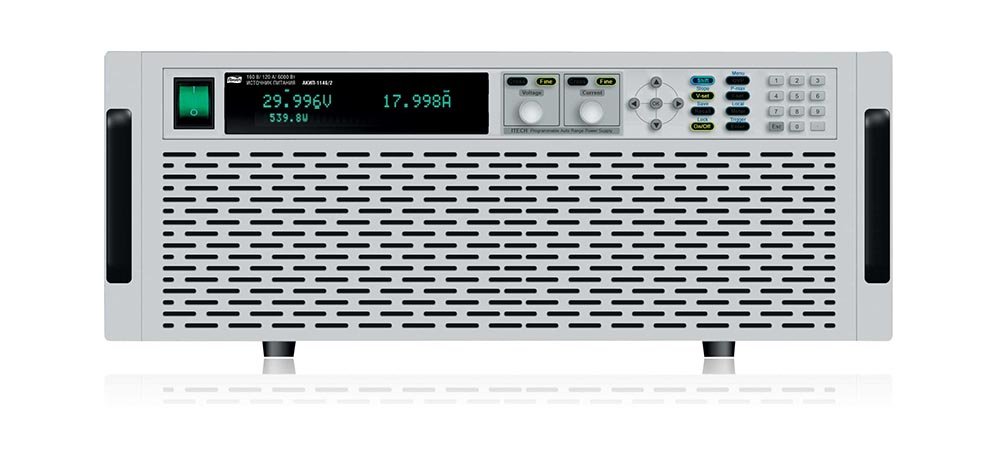

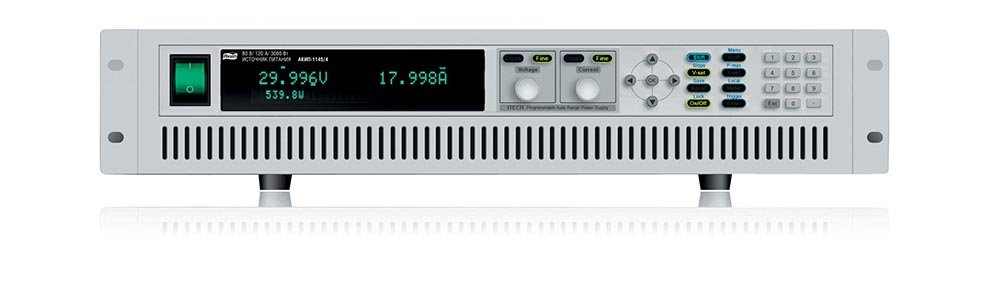

| АКИП-1144 | АКИП-1145 | АКИП-1146 |
 |
 |
 |
