10 сентября 2015

Высокопроизводительный многопортовый векторный анализатор цепей в формате PXIe Keysight Technologies

Представляем новинку в линейке векторных анализаторов цепей в формате PXIe Keysight Technologies.

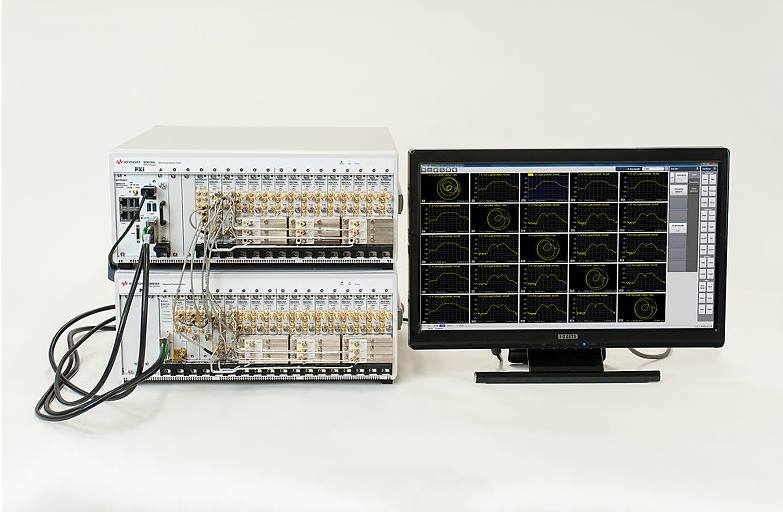

M9485A VNA - обеспечивает истинно многопортовые измерения S-параметров: до 12 портов при размещении в одном шасси и до 24 портов при использовании двух шасси. При тестировании многопортовых устройств такая конфигурация позволяет существенно сократить время свипирования по сравнению с традиционными решениями на основе матричных коммутаторов. Прибор поддерживает также выполнение распределенных измерений. Эти возможности позволяют ускорить процесс тестирования за счет повышения эффективности и производительности при одновременном уменьшении занимаемого рабочего пространства.

Ключевые возможности и технические характеристики

  • Диапазон частот: от 1 МГц до 9 ГГц
  • Количество портов: до 12 портов в одном шасси, 24 порта в двух шасси
  • Широкий динамический диапазон: до 142 дБ
  • Низкая зашумленность графика: 0,001 дБ (СКЗ) при ширине полосы ПЧ 10 кГц
  • Повышение производительности благодаря высокой скорости измерений: 5 мс, 201 точка трассы, 2-портовая калибровка
  • Возможность полной N-портовой коррекции ошибок
