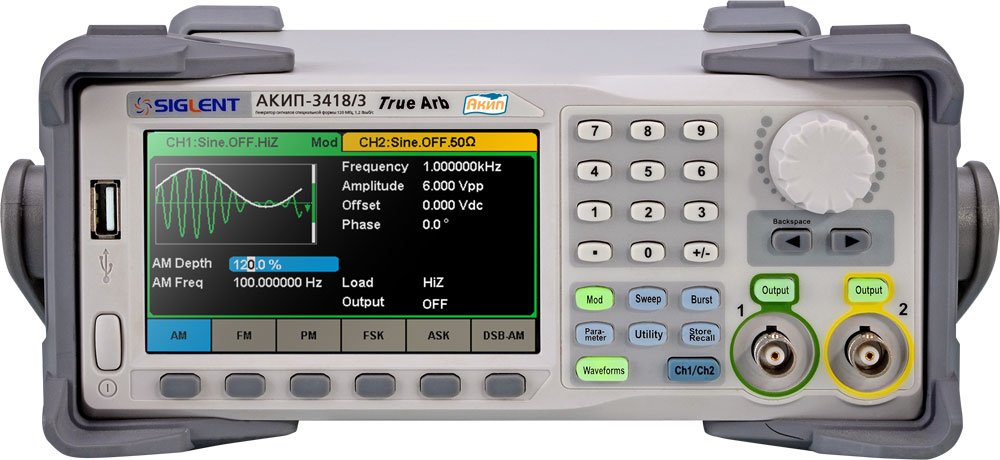

АКИП-3418 - 16-битные генераторы специальной и произвольной формы

Компания «ПРОТЕХ» представляет новинку от АКИП - 16-битные генераторы специальной и произвольной формы серии АКИП-3418, построеной на базе двух технологий DDS и TrueARB с максимальной частотой дискретизации 1,2 ГГц.

Серия АКИП-3418 состоит из 3-х моделей генераторов с максимальной выходной частотой от 40 до 120 МГц (в зависимости от конкретной модели).

Серия Генераторов АКИП-3418 имеет два полностью независимых выходных канала, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.

Основные возможности и функциональность:

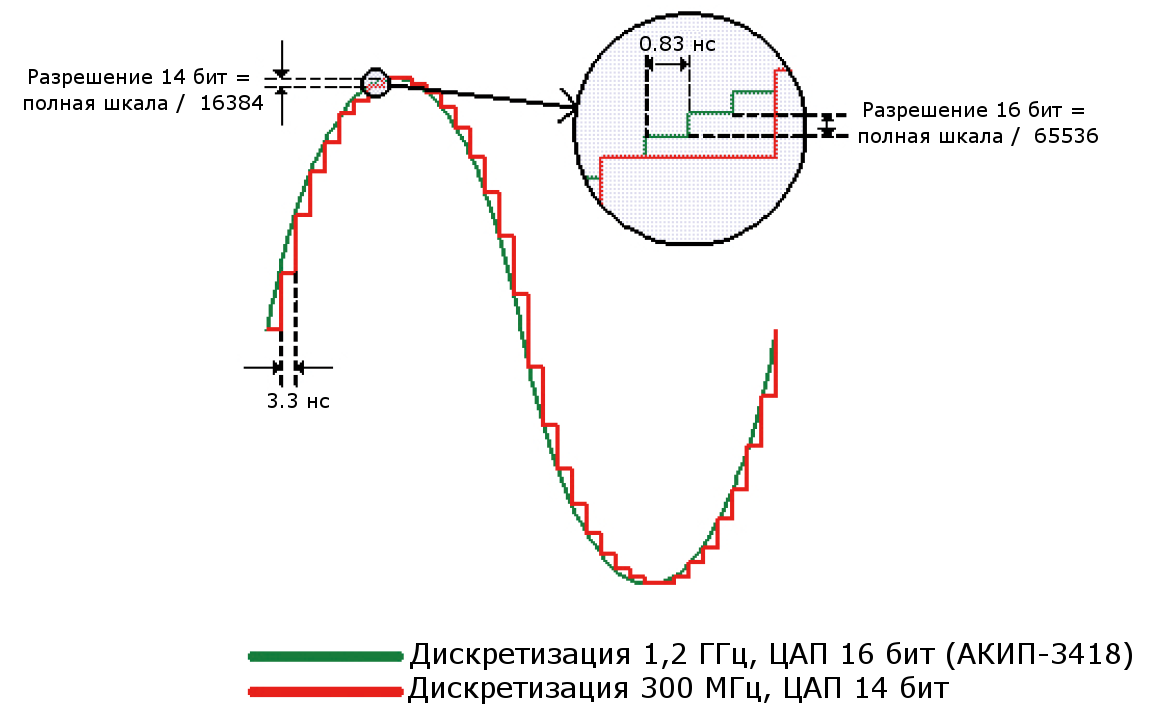

Частота дискретизации 1,2 ГГц (4хИнтерполяция), ЦАП 16 бит

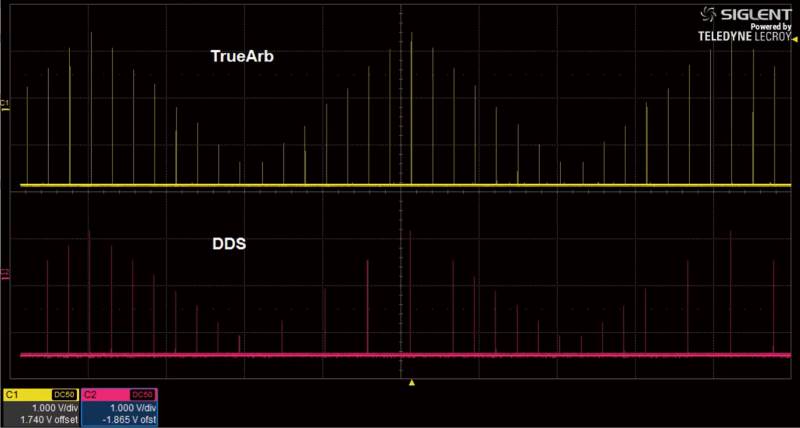

Формирование сигналов произвольной формы: TrueArb (дискретизация 75 МГц), DDS (дискретизация 300 МГц), длина памяти до 8 МБ
Погрешность опорного генератора: ±1x10^-6; опция 100 (термостатированный ОГ ±2x10^-7 в год)
Число выходных каналов: 2 (независимых во всех моделях)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пилообразный, импульс, шум
Технология EasyPulse: формирование импульсов с низким уровнем джиттера, длительностью импульса от 16,3 нс, время нарастания/спада - 8,4 нс, разрешение при установке параметров 100 пс
Широкий перечень встроенных форм сигналов произвольной формы (36 форм)
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн и ШИМ
Режим свипирования (ГКЧ лин./ лог.), формирование пакетов радиоимпульсов (Burst)
Встроенный частотомер: 100 мГц ~ 200 МГц
Большой цветной графический сенсорный дисплей для отображения выходных форм сигнала (диагональ 11 см, разрешение 480х272 точек)
Графический редактор для формирования сигналов СПФ (программа EasyWave с помощью ПК)

Новинки имеют обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход AUX может быть использован для подачи внешней модулирующей частоты, входа/выхода сигнала синхрозапуска, выхода синхроимпульса (SYNC), также имеются отдельные вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.
