Устройство микродуговой сварки Магистр УМД-02

Импульсный микросварочный аппарат УМД-02 представляет второе поколение микродуговых сварочных аппаратов, разработанных в НТЦ Магистр. Он отличается от предыдущего поколения расширенными возможностями по управлентю параметрами сварочного импульса, но главным отличием является дополнительный инструмент для контактной сварки, который позволяет несколькими точками надежно зафиксировать свариваемые детали относительно друг-друга. либо "прихватить" к детали присадочный материал.

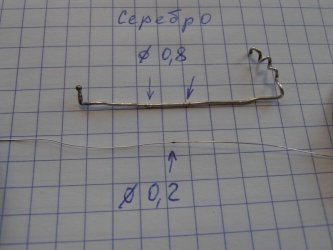

Аппарат производит дуговую сварку неплавящимися (вольфрамовым) электродом в среде защитного газа - аргона или гелия. сварка производится короткими импульсами, форма и параметры которых (амплитуда и длительность) зависят от типа свариваемого материала и его размеров (толщины). Кроме того имеется возможность задать дополнительные особенности сварочного цикла, такие как дополнительный импульс тока перед отводом элетрода для разогрева детали или наложение на сварочный импульс высокочастотной модуляции для облегчения сварки трудносвариваемых материалов, таких как серебро.



Технические характеристики:

Напряжение питания

220В/ 50Гц

Диапазон энергии импульса

0.1Дж - 150Дж

Диапазон тока в дуге

6А - 320А

Время импульса

1мсек-150мсек

Минимальное время между импульсами

1сек

Количество профилей на каждый материал

9

Количество сохраняемых материалов

9

Бинокулярный микроскоп



Электрод вольфрамовый WL-20 диаметр

1мм

Инертный газ

Аргон

Минимальный расход инертного газа

1литр/мин

Габаритные размеры, не более

160х180х410 мм

Масса блок управления, не более

7кг
