17 февраля 2016

Многоканальные линейные источники питания GW Instek серии GPS-7x303A

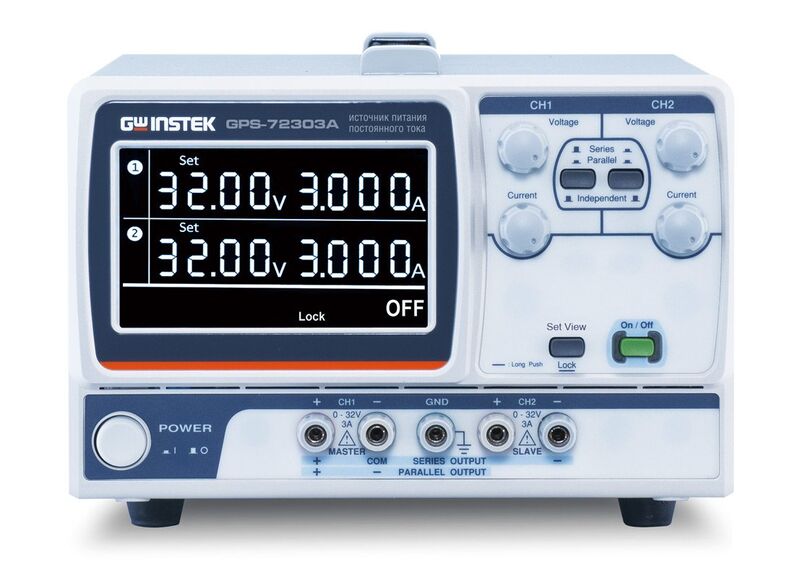

Компания «ПРОТЕХ» рада сообщить, что  Good Will Instruments анонсировала расширение модельного ряда многоканальных линейных источников питания. Запланирован выпуск  3-х новых моделей: GPS-72303A (2 канала), GPS-73303A (3 канала), GPS-74303A (4 канала).

Источники на выходе основных каналов обеспечивают высокостабильное питание нагрузки (нестабильность  ~0,01 %), имеют низкий уровень пульсаций и шума 1 мВ / 3 мА с.к.з., что гарантирует высокое качество тестирования чувствительных к электропитанию объектов.

Новые многоканальные источники питания являются линейными, построены по классической схеме с использованием мощного сетевого трансформатора и схем регулирования на современной элементной базе. Новинки имеют два основных канала (32 В / 3 А), которые являются полностью независимыми с возможностью параллельного или последовательного объединения при необходимости.

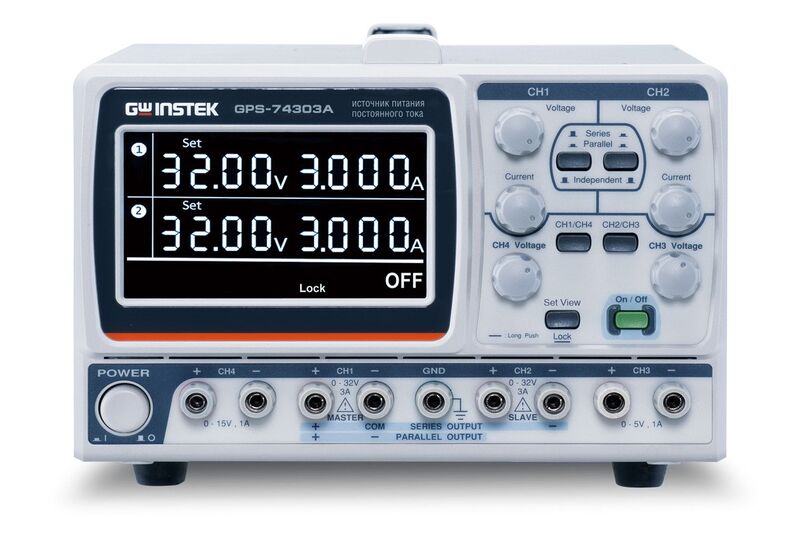

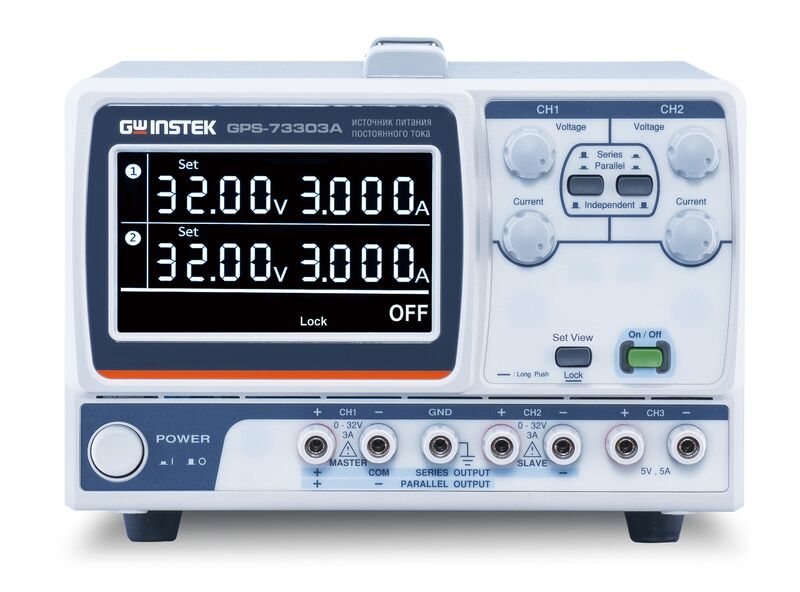

В модели GPS-73303A третий фиксированный канал имеет следующие пределы установки U вых 1,8 / 2,5 / 3,3 / 5 В, максимальный выходной ток составляет 5 А. Дополнительный 4-й регулируемый канал GPS-74303A имеет диапазон установки выходных значений 0…15 В по напряжению, 0…1 А по току.

Основные технические характеристики:

  • 2 независимых изолированных регулируемых канала 32 В/ 3 А для всех моделей
  • Изолированный регулируемый 3 канал: 0…5 В/ 0…1 А и 4 канал 0…15 В/ 0…1 А для GPS-74303A
  • Изолированный фиксированный 3 канал: 5 В с выходным током до 5 А для GPS-73303A
  • Нестабильность от 0,01 %; пульсации 1 мВ ср. кв., 3 мА ср. кв.
  • Дискретность индикации: 10 мВ; 1 мА
  • Режимы стабилизации тока и напряжения
  • Последовательное и параллельное соединение основных каналов; автотрекинг; 2-х полярный выход
  • Аналоговое управление включения выхода
  • Защита от перегрузки и переполюсовки
  • Электронное отключение нагрузки
  • Монохромный ЖК-дисплей (4 разрядные индикаторы тока и напряжения)
  • Малошумящий вентилятор охлаждения с терморегулировкой


GPS-72303A GPS-73303A GPS-74303A



Модель

Независимый режим

Последовательное соединение

Параллельное соединение

Канал 1

Канал 2

Канал 3

Канал 4

Каналы 1 и 2

Каналы 1 и 2

Тип - изолированные выходы

-





0…32 В
0…3 А

0…32 В
0…3 А

-

-

0…64 В
0…3 А

0…32 В
0…6 А

0…32 В
0…3 А

0…32 В
0…3 А

1,8/ 2,5/ 3,3/ 5 В 0…5 А

-

0…64 В
0…3 А

0…32 В
0…6 А

0…32 В
0…3 А

0…32 В
0…3 А

0…5 В
0…1 А

0…15 В 0…1 А

0…64 В
0…3 А

0…32 В
0…6 А
