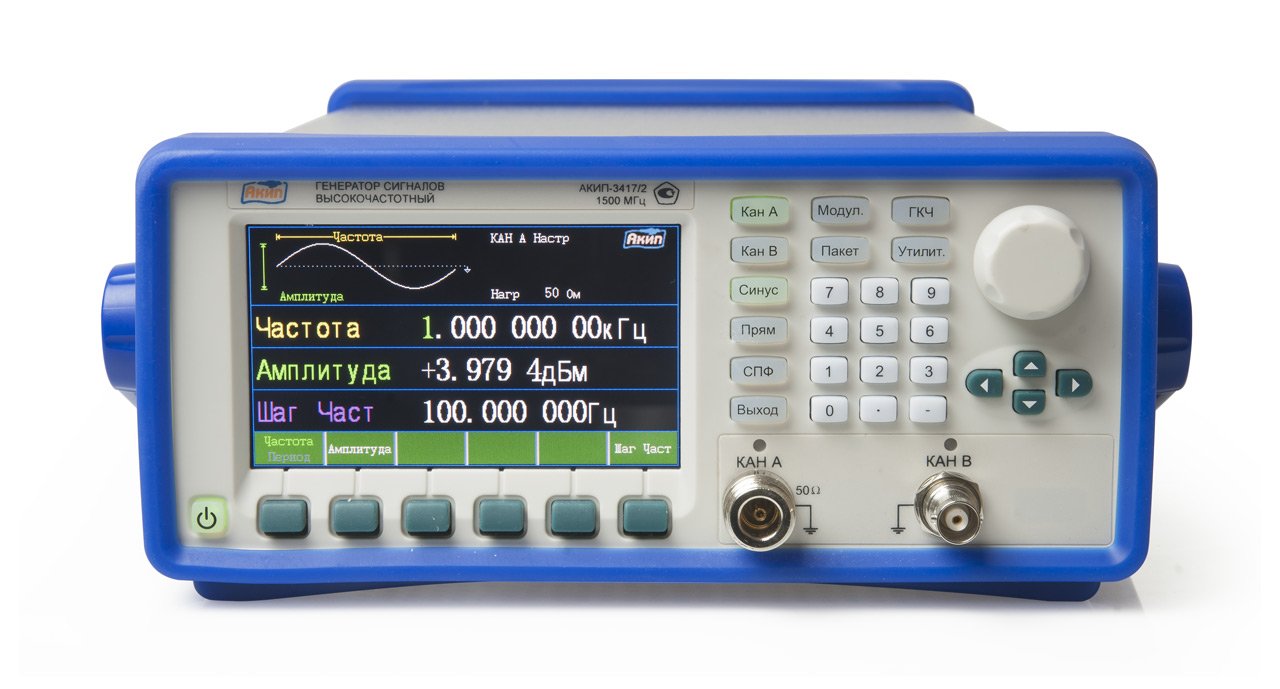

АКИП™ представили новинку в линейке генераторов высокочастотных (ВЧ) сигналов АКИП-3417 - модель с диапазоном частот до 3000 МГц (синус) - АКИП-3417/3.
Теперь серия ВЧ-генераторов АКИП-3417, состоит из 4-х моделей: АКИП-3417 (500 МГц), АКИП-3417/1(1000 МГц), АКИП-3417/2 (1500 МГц) и АКИП-3417/3 (3000 МГц).
Новая модель АКИП-3417/3 оснащена только ВЧ выходом, позволяющим формировать гармонический сигнал в диапазоне от 25 МГц до 3000 МГц, с выходным уровнем от -90 дБн до +13 дБн. К выходному сигналу может быть применено свипирование (качание) по частоте или амплитуде.
|
Краткие технические характеристики:
|
 |
Генераторы серии АКИП-3417 могут быть рекомендованы в качестве прямых замен таких отечественных ВЧ генераторов, как Г4-151 (до 512 МГц), Г4-76А (до 1200 МГц), Г4-116 (до 400 МГц), Г4-129(до 1200 МГц), Г4-164 (до 640 МГц), Г4-176 (до 1020 МГц) и ряда других с учетом диапазона частот и функциональности. Кроме того, модель АКИП-3417/3 может быть рассмотрена как альтернативный вариант ВЧ генератора ГСВЧ-3000, снимаемого с производства.
Сравнение ВЧ генераторов сигналов ГСВЧ–3000, АКИП-3207/1 и АКИП-3417/3
|
|
ГСВЧ-3000 |
АКИП-3207/1 |
АКИП-3417/3 |
|
Максимальная частота |
3000 МГц |
3000 МГц |
3000 МГц |
|
Погр. установки частоты |
±2×10-6 |
±1×10-7 |
±5×10-6 |
|
Вых. уровень |
- 120 дБм ... 0 дБм |
- 127 дБм ... 13 дБм |
- 90 дБн ... 13 дБн |
|
Вид модуляции |
I/Q модуляция |
AM, ЧМ, ФМ, ИМ |
ИМ |
|
Режим ГКЧ |
Качание по частоте и амплитуде |
- |
Качание по частоте и амплитуде |
|
Интерфейс |
RS-232C (опц.: GPIB) |
LAN, GPIB, USB |
USB, RS-232 (опц.: GPIB) |
