13 июля 2016

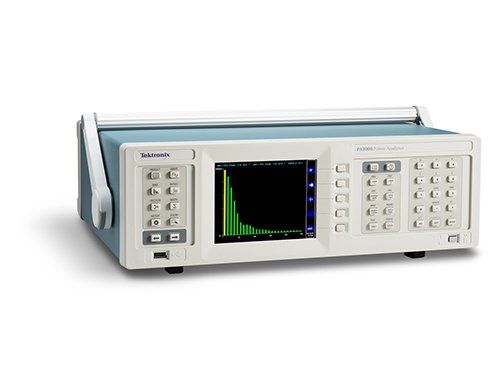

Многоканальный анализатор качества Tektronix PA3000

Tektronix PA3000 — это анализатор качества электроэнергии, имеющий от одного до четырех каналов, пригодный для контроля современных высокоэффективных одно- и многофазных устройств и экспериментальных установок преобразования электроэнергии.  Его используют для быстрого отображения и точного документирования энергетического КПД, энергопотребления и электрических характеристик в соответствии с региональными и международными стандартами, включая уровень VI, стандарты Energy Star, CEC, ГОСТ Р МЭК 62301-2011, CQC-3146, и другие.

Характеристики:

  • От одного до четырех каналов анализа качества энергии переменного и постоянного тока
  • Точность 10 мВт при измерении собственной потребляемой мощности
  • Полоса пропускания 1 МГц
  • Основная погрешность при измерении напряжения и силы тока ±0,04 %
  • Частота дискретизации 1 МГц
  • Программное обеспечение PWRVIEW
  • Полноцветный графический дисплей





Преимущества:

  • Оптимизирован для контроля множественных ступеней одно- и многофазных систем преобразования энергии
  • Пригоден для тестирования до уровня VI стандартов эффективности для внешних источников электроснабжения переменного и постоянного тока.
  • Позволяет выполнять точный непрерывный анализ параметров поступающей электроэнергии и сигналов несинусоидальной формы
  • Выполняет полный гармонический анализ для электроустановок с высокими основными частотами
  • Автоматические настройка прибора, регистрация данных и формирование отчета для основных областей применения
  • Отображает в интуитивно понятной форме значения измеренных величин, формы сигналов, гармоники и сводные графики характеристик электроэнергии

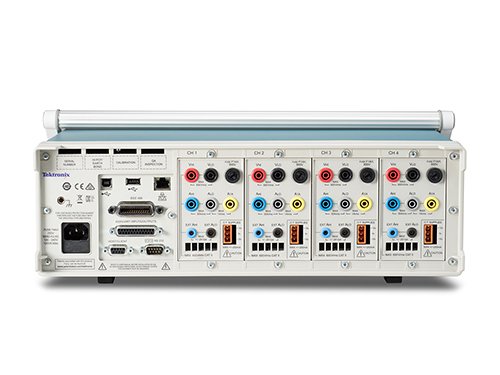

Tektronix PA3000

Количество каналов

Основная точность (V и I)

Максимальное входное напряжение

Максимальный входной ток

Полоса пропускания при измерении

1-4

0,04 % показания + 0,04 % диапазона

600 В среднеквадратичное значение, КАТ. II (2 000 В пиковое значение)

30 A среднеквадратичное значение

От 0 до 1 МГц
