03 июля 2017

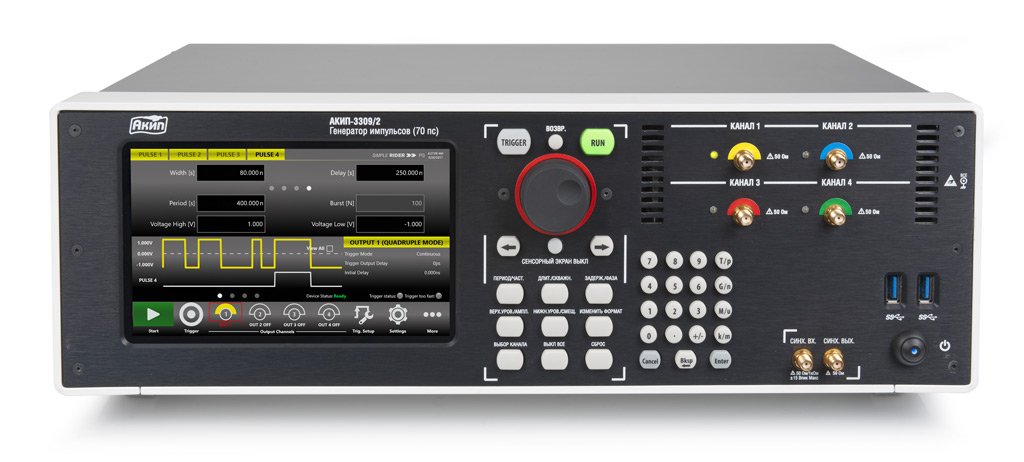

Инновационные генераторы импульса серии АКИП-3309

Компания «ПРОТЕХ» представляет 2 новые модели генераторов импульса АКИП™: АКИП-3309/1 (2 канала) и АКИП-3309/2 (4 канала).

Программно-аппаратная архитектура обеспечивает возможность генерации сложных импульсов и последовательностей, в том числе, – выдачу однократного или парных импульсов (double pulse), последовательности из 3-х или 4-х импульсов (trial/ quad pulse) с полностью независимыми временными параметрами. Длительность фронта

Генератор имеет цифроаналоговый преобразователь (ЦАП/ DAC) с частотой дискретизации 16 ГГц в реальном времени и 16-и битным разрешением по вертикали. Благодаря этому обеспечивается превосходное воспроизведение и целостность формы выходного колебания (signal integrity) в сочетании с простым в использовании пользовательским интерфейсом на основе сенсорного дисплея (SimpleRider™). Настройка и генерация требуемого импульса потребует буквально нескольких касаний экрана генератора.

  • Длительность фронта
  • Выходная амплитуда до 5 Впик-пик
  • Минимальная длительность импульса ≤300 пс
  • 2-х и 4-х канальная модели
  • Удобный пользовательский интерфейс (тач-скрин SimpleRider™ UI)


Технология RiderEdge™ обеспечивает на всех каналах формирование импульсного сигнала прямоугольной формы с быстрым фронтом и максимальной частотой следования до 60 МГц. Функция объединения выходов позволяет увеличить максимальную выходную частоту до 120 МГц в двух канальной модели, и до 240 МГц для четырех канальной модели.

Характеристики

Параметры

АКИП-3309/1

АКИП-3309/2

Временные параметры

Число каналов

2

4

Вид выходного сигнала

Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность

Диапазон частота

1 Гц … 120 МГц

1 Гц … 240 МГц

Временные параметры

Период: 8,33 нс…1 с

Период: 4,166  нс…1 с

Длительность импульса 300 пс … 1 с
Задержка: 0 … 1 с

Разрешение

10 пс

Погрешность установки длительности

±( 0,01% + 20 пс)

Погрешность опорного источника частоты

±(5*10-6

Длительность фронта/среза

≤ 70 пс

Выброс

Не более 10%

АМПЛИТУДНЫЕ параметры

Диапазон вых. уровня

200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом

Диапазон смещений

±2,5 В на нагрузке 50 Ом

Разрешение

10 мВ

Погрешность установки
амплитуды

±( 1% + 10 мВ)

Внутреннее сопротивление выхода

50 Ом, 1 кОм

синхрозапуск

Режимы

Внутренний, внешний, однократный, строб

Диапазон уровней
внешнего синхросигнала

1,8 В … 3,3 В

Сопротивление входа внешней синхронизации

50 Ом

Общие данные

Дисплей

Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см

Интерфейс

USB

Габаритные размеры, масса

445 х 135 х 320 мм; 11 кг
Возможность монтажа в 19” стойку, высота 3U
