Современные сети связи становятся все более и более сложными, так как ведущие сетевые операторы устанавливают в своих городских сетях и сетях передачи восходящих потоков информации оборудование, основанное на новых технологиях, таких как OTN, MPLS-TP и Ethernet. В некоторых случаях, операторы должны также поддерживать соединения Fibre Channel, в то же время сохраняя такие все еще находящиеся в эксплуатации технологии, как SDH/SONET и PDH/DSn. В анализаторе цифровых потоков Network Master Pro MT1000A переопределяется назначение будущих платформ тестирования с целью удовлетворения новых требований к тестированию сетей в портативном устройстве, что делает его идеальным инструментом для тестирования в эксплуатационных условиях.
|

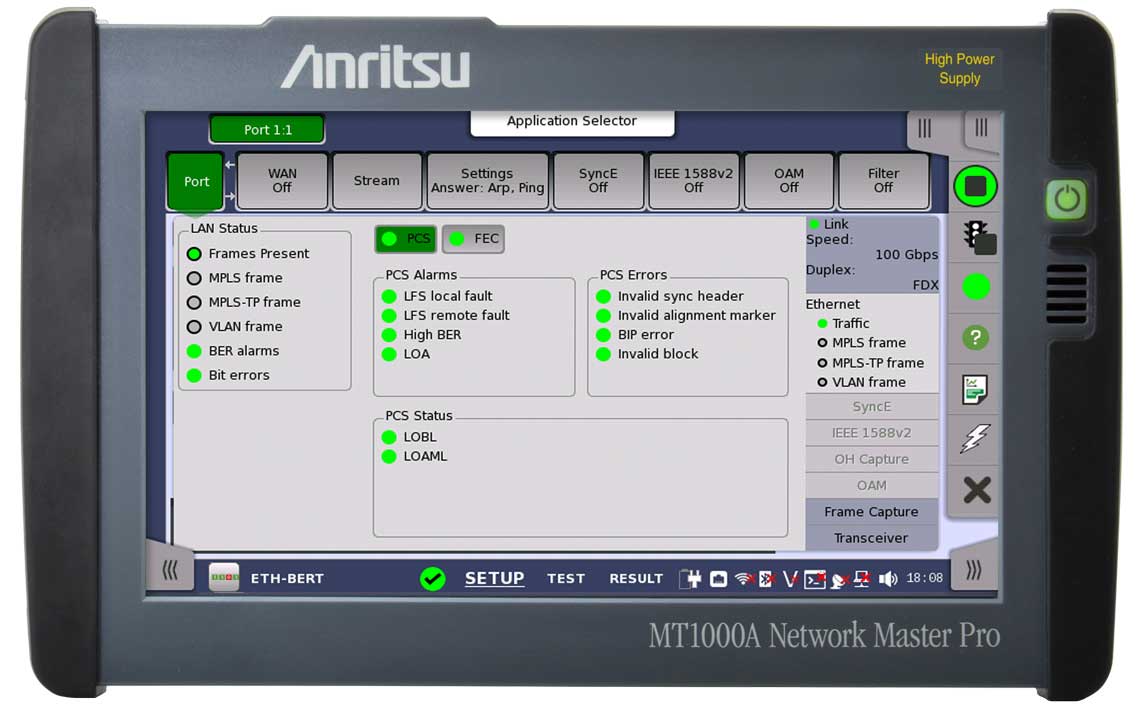

Компактный и простой в использовании анализатор Anritsu MT1000A с многоскоростным модулем MU100010A до 10G имеет все функции в одном переносном тестере, необходимом для развертывания и поддержания сетей связи от 1,5 Мбит/с до 10 Гбит/с. Этот компактный легкий прибор делает простым эксплуатационное тестирование сети. Инженеры по техническому обслуживанию могут читать и интерпретировать данные из тестируемой сети непосредственно на 9-дюймовом цветном дисплее с простой для понимания индикацией и графическими символами. GUI (интерфейс пользователя) делает простым конфигурирование и работу с прибором с его полными потенциальными возможностями. MT1000A был разработан с обеспечением простой наращиваемости, что уменьшает его первоначальную стоимость и способствует постепенным инвестициям для удовлетворения требований потребителя.
|
 |
Основные области применения:
Городские и базовые сети /Установка оборудования и эксплуатация
- OTN до OTU2, включая размещение сигналов клиента Ethernet, Fibre Channel, SDH/SONET, многоступенчатое размещение и FEC (прямая коррекция ошибок)
- Тестирование и введение в действие новых функций OTN: ODU0 и ODUflex
Установка оборудования Ethernet класса носителя и устранение повреждений
- Тестирование Ethernet до 10 Гбит/с, включая RFC 2544 и Y.1564
- Ethernet ОАМ до 10 Гбит/с
- MPLS-TP и PBB|PBB-TE до 10 Гбит/с
- Статистика IP-канала до 10 Гбит/с
- Сбор данных кадра для расширенного поиска неисправностей
Установка мобильной передачи восходящих потоков информации
- Тестирование синхронного Ethernet до 10 Гбит/с (рек. МСЭ-Т G.826x и IEEE 1588v2)
Тестирование передачи данных по сетям с большим объемом памяти (SAN)
- Fibre Channel до 10 Гбит/с
Быстрое и простое тестирование сетей SDH/SONET и PDH/DSn
- SDH/SONET до STM-64/OC-192
- PDH/DSn (E1, E3, E4, DS1, DS3)
Возможности тестирования Ethernet включают:
- ТестыEthernet на скорости 10 Гбит/с, 1 Гбит/с, 100 Мбит/с и 10 Мбит/с
- Генерация трафика до полной линейной скорости
- Поддержка для IPv4 и IPv6
- Тест активации услуг Ethernet (Y.1564)
- Автоматические тесты RFC 2544: пропускной способности, потери кадров, задержки или джиттера пакетов, способности передавать пакеты ("burstability")
- Тесты BER– включают тестирование потери кадра и последовательных ошибок
- Измерения прерывания услуги
- Всеобъемлющая статистика
- Фильтры– чтобы выделить соответствующие части трафика
- Пороги – чтобы увидеть аномалии
- Одновременный контроль в обоих направлениях
- Статистика IP-канала, чтобы идентифицировать потоки с ошибками, главные источники сообщений ("top talkers"), атаки сети
- Тесты OAM Ethernet
- Тесты 10G WAN-PHY
- Тест синхронного Ethernet (G.826x МСЭ-Т и IEEE 1588 v2)
- Мультипотоковый Ethernet
- Помещенный в стек VLAN (Q-в-Q)
- Тесты MPLS
- Тесты MPLS-TP и PBB/PBB-TE
- Пинг-тесты
- Трассировка маршрута
- Сбор данных кадра для анализа протокола с помощью Wireshark*
- Отображаются результаты тестов электрического кабеля и уровня оптического сигнала
Для тестера Network Master Pro MT1000A доступны и другие расширения. Новый видеомикроскоп G0382A позволяет проводить инспекцию оптических разъемов и включает автоматизированные функции фокусировки, центрирования, съемки, анализа изображений и генерации отчетов, запускаемые одним нажатием кнопки. Прибор также обеспечивает тестирование кабелей Cat 6/6a, анализ работы технологии Buffer Credit в подключениях Fibre Channel, а также внутриканальное обнаружение в сети других тестеров Anritsu Network Master и автоматизацию совместного тестирования. Многие из этих усовершенствований также доступны для тестера оптических транспортных сетей Network Master™ Flex MT1100A.
