Цифровые осциллографы Rigol серии DS2000E

RIGOL

Компания Rigol Technologies, Inc представила на рынке новую серию цифровых осциллографов DS2000E.

Модели серии DS2000E имеют в своем названии буквенный индекс "E", что означает некоторое "упрощение" характеристик приборов по сравнению с базовыми моделями.

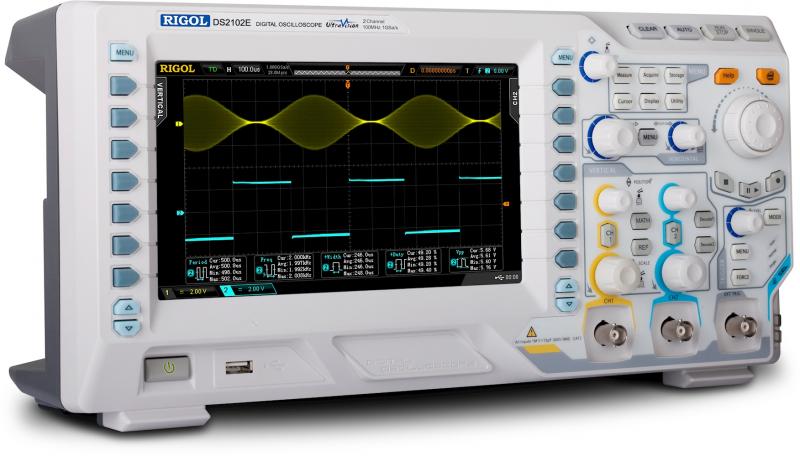

Модельный ряд серии DS2000E представлен двумя приборами с полосой пропускания 100 МГц (DS2102E) и 200 МГц (DS2202E).

В осциллографах DS2000E применяется инновационная технология UltraVision, которая включает в себя большую глубину записи, высокую скорость захвата осциллограмм до 50000 осц./сек, запись в реальном времени до 65000 кадров с последующим воспроизведением и анализом, 256 градаций яркости при отображении сигнала.

Большинство других параметров приборов серий DS2000E и DS2000A - одинаковые. Удивительно, но несмотря на существенное различие в цене функциональность обоих серий также одинаковая и, более того, при активации опции CAN-DS2000A в моделях DS2102E и DS2202E становится возможность запуска и декодирования сигналов последовательных шин стандарта LIN, что пока официально не доступно для осциллографов DS/MSO2000A.



Все модели осциллографов Rigol DS/MSO2000A и DS2000E имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), на задней панели прибора.



Различия в технических параметрах осциллографов серий DS2000E и DS/MSO2000A:

Параметр

DS2000E

DS/MSO2000A

Количество каналов

2 аналоговых канала

2 аналоговых канала
16 цифровых каналов (MSO2000A)

Полоса пропускания

100 МГц, 200 МГц

70 МГц, 100 МГц, 200 МГц, 300 МГц

Глубина записи

28 М точек (без возможности расширения)

14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек

Частота дискретизации

1 Гвыб/сек на канал

2 Гвыб/сек (1 Гвыб/сек - 2 канала)

Пиковый детектор

500 пс на канал

500 пс - один канал, 1 нс - два канала

Режим высокого разрешения

12 бит при ≥5 мкс/дел @ 1 Гвыб/сек

12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек

Вертикальная развертка

500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 1 В/дел (50 Ω)

500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 10 В/дел (50 Ω)

Встроенный генератор

нет

Модели с индексами "-S"

Государственный реестр

нет

Да (№54989-13)





21 сентября 2017
