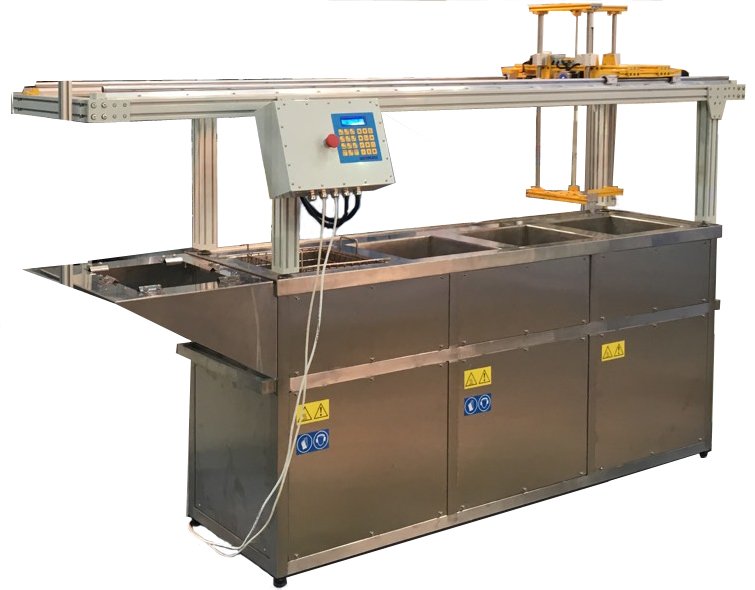

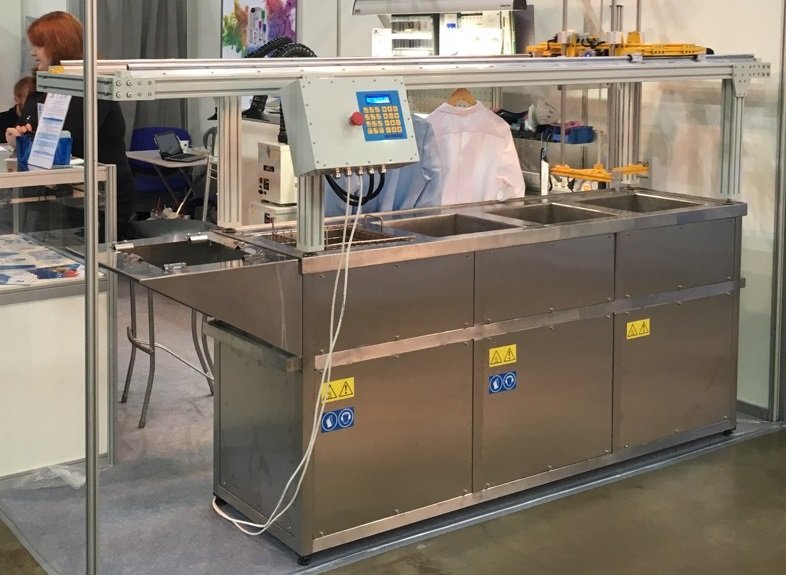

РОНДО - роботизированная система ультразвуковой отмывки

Компания "ПРОТЕХ" представляет новинку отечественной разработки - роботизированную систему ультразвуковой отмывки РОНДО.

Система РОНДО предназначена для очистки и обезжиривания изделий в воде и водных растворах технических моющих средств.

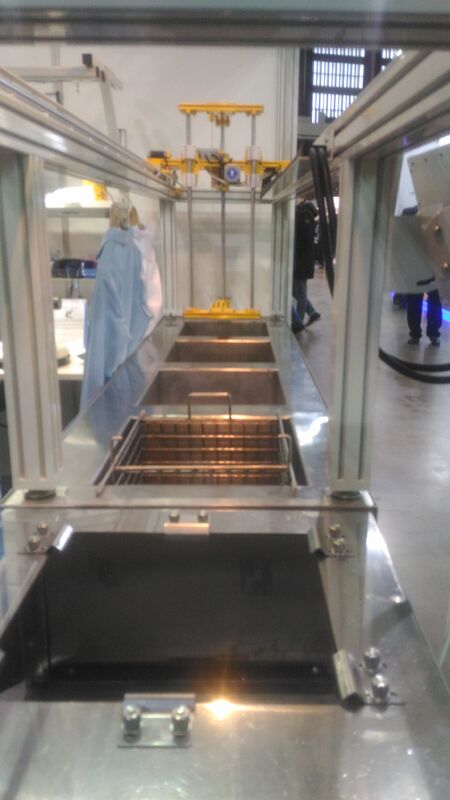

В комплект системы РОНДО входит: разгрузчик, погрузчик и четыре ванны (ультразвуковая для отмывки, ванна с функцией барботажа, ванна ополаскивания и конвекционная сушильная камера).

Ванны выполнены из нержавеющей стали марки AISI 304 и имеют объем 30 литров. Каждая ванна оборудована отдельными кранами для заправки и слива отмывочных жидкостей. Также ванны оснащены поплавковым датчиком уровня воды, что защищает их от перегрева. В системе можно отмывать изделия с максимальными габаритами 285х290х170 мм и весом не более 6-8 кг.

Особенности:

  • Полностью автоматизированная система;
  • Русский интерфейс;
  • Программирование процесса: задание времени очистки, температуры отмывающих сред, перемещений робота, цикличных повторений программы, выключение по окончанию программы;
  • ЖК дисплей для задания программы;
  • Дисплей отображает все фактические и заданные значения. Возможность сохранения до 8 программ;
  • Устройство качения (по желанию) для ускоренного удаления частиц грязи в ванне очистки;
  • Время очистки, температура, положение манипулятора, шаг программы и номер программы, отображаются на дисплее в процессе выполнения программы;
  • Аварийное выключение после 12 часов пассивной работы или при перегреве;
  • Диапазон управления температурой нагрева, от комнатной до 80 °C;
  • Габаритный размер линии без робота: -2200х600х935 мм;
  • Размер корзины - 300х300х200 мм.


Состав системы РОНДО



Описание

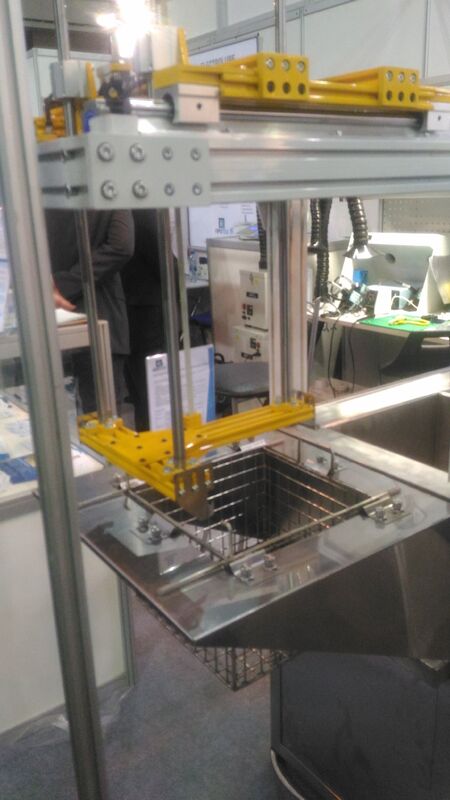

Загрузчик

Предварительная загрузка корзины с деталями на специальную площадку перед началом процесса.

Ванна №1

Ультразвуковая ванна предназначена для отмывки в моющем растворе с возможностью регулирования температуры. Излучатели расположены на дне ванны.

P = 330 Вт

Pнагр = 2000 Вт

Ванна №2

Ванна с функцией барботажа предназначена для отмывки в моющем растворе с возможностью регулирования температуры.

Подходит для отмывки деталей, которые нельзя отмывать в УЗ, а также, как второй стадии отмывки, после УЗ.

Pнагр = 1200 Вт

Ванна №3

Ванна ополаскивания с функцией барботажа и возможностью регулирования температуры.

Pнагр = 2000 Вт

Ванна №4

Конвекционная сушильная камера

С вертикальной загрузкой.

Pтенов = 3000 Вт

Pвент   = 300 Вт

Производительность термовентилятора = 520м3

Разгрузчик

Выгрузка корзины с деталями на специальную площадку по завершении процесса.

 *По желанию заказчика Размеры, Количество ванн и Функционал, Диапазон температур и другие технические параметры могут быть изменены!
