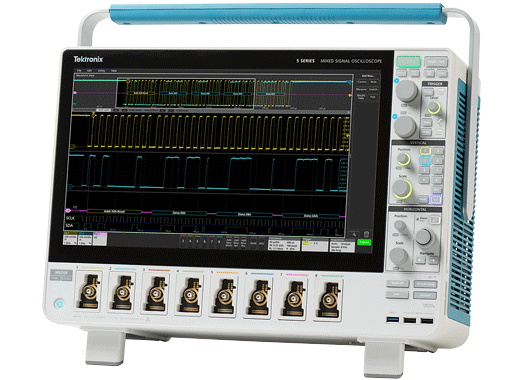

Осциллограф смешанных сигналов Tektronix MSO Серии 5 в наличии!

Tektronix



Уважаемые клиенты!

Мы рады сообщить о поступлении на склад комбинированных многофункциональных цифровых осциллографов смешанных сигналов серии Tektronix MSO 5 серии.

Только до конца мая можно приобрести осциллографы по лучшей цене! Торопитесь, количество приборов ограничено!

Осциллографы MSO серии 5 — это инновационная разработка Tektronix – ставшая новым стандартом производительности и функциональной эффективности среди аналогов, осциллографов среднего класса.

Этот многофункциональный измерительный прибор призван решать любые возникающие проблемы в различных электронных системах, в том числе умных устройствах и IoT-системах, на этапах их проектирования и отладки, предоставляя возможность изобретателям и производителям электроники выпускать продукцию высшего качества в более короткие сроки.



Технические характеристики:

Число входных каналов

  • 4, 6 или 8 входов FlexChannel™
  • Каждый вход FlexChannel имеет один аналоговый канал или восемь цифровых логических входов с логическим пробником TLP058

Полоса пропускания1

  • 350 МГц, 500 МГц, 1 ГГц, 2 ГГц

Частота дискретизации (все аналоговые / цифровые каналы)

  • В реальном времени: 6,25 Гвыб./с
  • С интерполяцией: 500 Гвыб./с

Длина записи (все аналоговые / цифровые каналы)

  • 62,5 млн точек (стандартно)
  • 125  млн точек (по заказу)1

Скорость регистрации сигналов

  • более 500 000 осциллограмм/с

Разрешение по вертикали

  • 12-битный АЦП
  • До 16 бит в режиме высокого разрешения

Стандартные типы синхронизации

  • По фронту, по длительности импульса, по импульсу малой амплитуды, по тайм-ауту, в заданном окне, по логическому условию, по условию с последующей задержкой, по времени нарастания или спада, по сигналам параллельной шины, по последовательности

Стандартные инструменты анализа

  • Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкале
  • Измерения: 36
  • Скорость регистрации в режиме FastFrameTM: 5 000 000 осциллограмм в секунду в режиме с использованием сегментирования памяти
  • Графики: зависимости от времени, гистограммы, спектрограммы
  • Математическая обработка: основные арифметические действия, БПФ и расширенный редактор уравнений
  • Поиск: по любому критерию запуска
  • Джиттер: погрешность временного интервала (TIE) и фазовый шум

Выборочный анализ1

  • Расширенный анализ джиттера и глазковых диаграмм
  • Расширенный анализ электропитания

Дополнительная система синхронизации по сигналам последовательных шин, декодирования и анализа1

  • I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429

Генератор сигналов произвольной формы и функций1

  • Генератор сигналов до 50 МГц
  • Типы сигналов: произвольной формы, синусоидальные, прямоугольные, импульсные, импульсы малой амплитуды, треугольные, уровень постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание или спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиоида

Цифровой вольтметр2

  • 4-х разрядный для измерения среднеквадратичного значения переменного напряжения, постоянного напряжения и среднеквадратичного значения постоянного + переменного напряжения

Частотомер сигналов запуска2

  • 8 разрядов

Дисплей

  • Цветной TFT с диагональю 15,6 дюймов (396 мм)
  • Высокое разрешение (1 920 x 1 080)
  • Емкостный мультисенсорный экран

Возможности подключения

  • Хост-порты USB (x7) , порт устройств USB, ЛВС (10/100/1000 Base-T Ethernet; совместим с LXI), порт для дисплея, DVI-D, выход видеосигнала

e*Scope®3

  • Позволяет дистанционно наблюдать и управлять осциллографами через сетевое соединение с использованием стандартного веб браузера

Пробники в стандартной комплектации

  • Один пассивный пробник напряжения 10 МОм с емкостью менее 4 пФ для каждого канала

Гарантия

  • 3 года стандартной гарантии с дополнительными планами комплексной защиты (Total Protection Plans)

Габариты

  • 309 (В) x 454 (Ш) x 204 мм (Г)
  • Масса: 11,4 кг



1Определяется при заказе или добавлен при обновлении.

2Предоставляется бесплатно при регистрации прибора.

3Недоступен в приборах с установленным дополнением 5-WIN, SUP5-WIN (ОС Microsoft Windows 10).



24 апреля 2018
