01 октября 2019

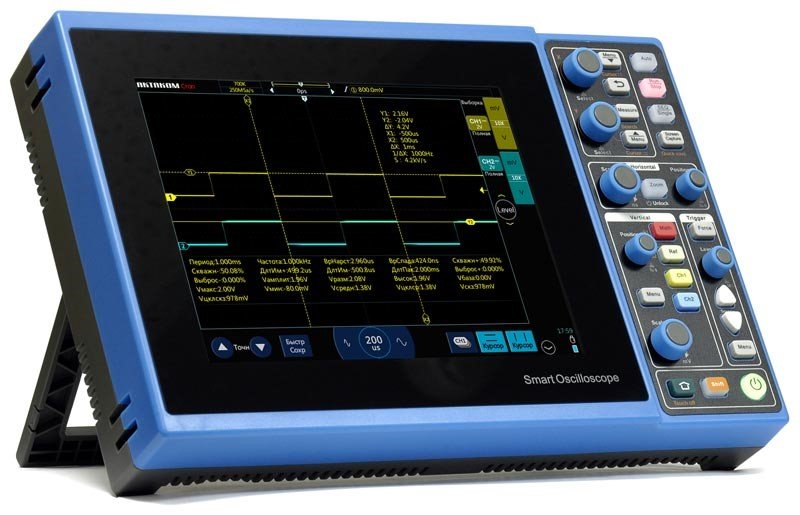

Планшетные осциллографы АКТАКОМ серии ADS-4100

Осциллографы цифровые портативные АКТАКОМ предоставляют пользователю широкие возможности по исследованию сигналов. Благодаря своей компактности и возможности питания от батарей, портативные цифровые осциллографы АКТАКОМ рекомендованы для работы в "полевых" условиях.Модельный ряд планшетных осциллографов Актаком пополнился новой серией приборов с комбинированным управлением.

Новая серия представлена 3я приборами: двухканальными (ADS-4142, ADS-4155) и четырехканальными (ADS-4144) моделями с полосами пропускания 100 и 150 МГц.

Отличительная черта новых осциллографов - это возможность комбинированного управления прибором. Все модели могут управляться, как классическим способом - через органы управления в виде ручек и кнопок, так и жестами - через сенсорный 8-ми дюймовый тачскрин дисплей.

По своим техническим параметрам и функциональным возможностям новая серия осциллографов близка к планшетным осциллографам Актаком серии ADS-4000T.

Новые модели обладают прекрасными техническими и функциональными характеристиками.

Планшетные осциллографы обеспечивают удобное управление приборами благодаря установленному в них цветного 8-ми дюймового тачскрин дисплея с разрешением 800х600 пикселей и пятью точками касания. Сенсорное управление приборами стало уже привычным для большинства пользователей, т.к. аналогичный способ управления используется в смартфонах, планшетах и т.п.

Новые планшетные осциллографы Актаком серии ADS-4000T обладают следующими возможностями:

  • Два или четыре аналоговых канала;
  • Высокая скорость захвата осциллограмм до 80000 осц/сек;
  • Большая глубина записи до 28 миллионов точек;
  • Высокая чувствительность;
  • 256 градаций яркости;
  • Возможность установки отображения с цветовой температурой!
  • Курсорные измерения;
  • 31 тип автоматических измерений;
  • Расширенная синхронизация - до 7 типов запуска + запуск по сигналам последовательных шин;
  • Декодирование протоколов последовательных шин (UART, I²C, SPI, CAN, LIN)
  • Математические операции;
  • Функции анализа спектра на основе БПФ;
  • Встроенный 6-ти разрядный частотомер;
  • Встроенная экранная клавиатура для удобства ввода имен файлов при сохранении;
  • Возможность подключения мыши для удобства управления;
  • Выход внешнего запуска;
  • Широкий ряд интерфейсов для подключения к ПК, периферийным устройствам и для сохранения информации;
  • Перезаряжаемая Li-ion батарея 7,4 В 7500 мА*ч



Сравнительная таблица моделей:

Параметр / Модель

ADS-4142

ADS-4144

ADS-4155

Количество каналов

2

4

2

Полоса пропускания

100 МГц

100 МГц

150 МГц

Макс. частота дискретизации

1 Гвыб/с

Макс. глубина записи

28 М точек

Скорость захвата осциллограмм

80 000 осц/сек

Горизонтальная развертка

2 нс/дел - 1000 с/дел

Разрядность АЦП

8

Коэффициент вертикального отклонения

500 мкВ/дел - 5 В/дел

Тип запуска

Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429

Дисплей

Цветной сенсорный дисплей 8”, TFT (800 х 600)

Интерфейсы и выходы

USB 2.0, microUSB 2.0, LAN, microHDMI (опция), Pass/Fail, выход синхронизации

Питание

Li-Ion батарея 7500 мА*ч

Габаритные размеры

210 мм × 250 мм × 55 мм

Вес

1,04 кг

1,13 кг

1,04 кг

Благодаря совмещению прекрасных технических характеристик, высокой функциональности, новейших технологий и доступной цены. новые планшетные осциллографы Актаком будут интересны широкому кругу пользователей.
