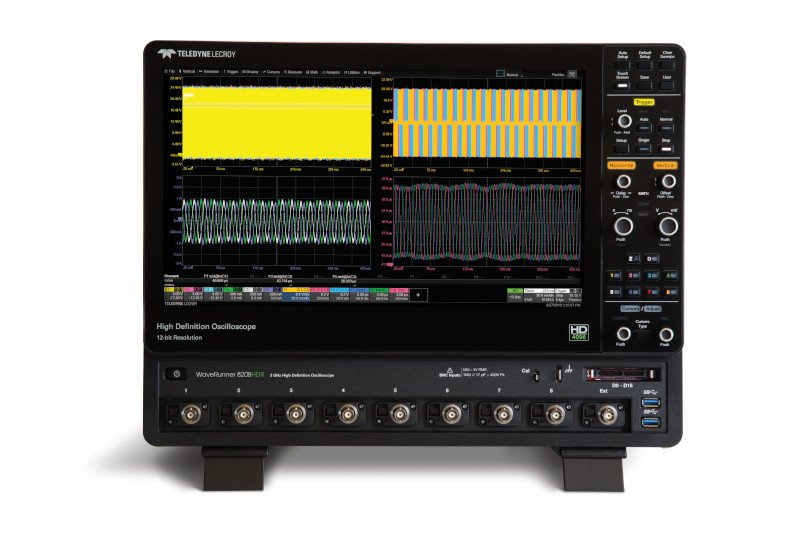

Компания Teledyne LeCroy (США) представила на рынке новую серию цифровых осциллографов высокого разрешения WaveRunner 8000HDR.

Новая линейка WaveRunner 8000HDR является первой в мире серией осциллографов с 8 аналоговыми каналами имеющей вертикальное разрешение АЦП 12 бит и полосами пропускания 350 МГц (WaveRunner 8038HD), 500 МГц (WaveRunner 8058HD), 1 ГГц (WaveRunner 8108HD), 2 ГГц WaveRunner 8208HD ) и частотой дискретизации до 10 ГГц.

Модели WaveRunner 8000HDR используют технологию высокой четкости HD4096, имеют большой сенсорный емкостной экран (диагональ 40 см) и максимальную длину памяти до 5 ГБ (опция) для сбора данных в таких важных приложениях как: мощные трехфазные преобразователи (>1 кВт), шины автомобильной электроники и встроенные системы управления.

Особенности:

Пользовательский интерфейс MAUI + One Touch
Объединение 2-х однотипных моделей, для создания 16 канального осциллографа
Режимы WaveScan, TriggerScan, History, сегментированная развертка
Измерения и математика - расширенный набор, сегментированная память
Возможность интеграции с пакетами MathCad, MatLab, Excel
Приложение LabNotebook – для создания отчетов и документирования результатов работы
Подключение внешнего монитора
Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC)

Новое решение от Teledyne LeCroy в виде технологии OscilloSYNC^TM разрушает барьеры связанные с ограничением количества входов, позволяя объединить два WaveRunner 8000HDR для измерений по 16 синхронизированным по времени аналоговым каналам с выводом информации на один дисплей. При этом управление осуществляется с передней панели одного из осциллографов - подобно единой 16-канальной системе сбора данных.

	WAVERUNNER 8038HDR	WAVERUNNER 8058HDR	WAVERUNNER 8108HDR	WAVERUNNER 8208HDR
Кол-во каналов	8	8	8	8
Полоса пропускания	350 МГц	500 МГц	1 ГГц	2 ГГц
Максимальная частота дискретизации	10 ГГц	10 ГГц	10 ГГц	10 ГГц
Максимальный объем памяти	200 Мб (опционально до 5 Гб)	200 Мб (опционально до 5 Гб)	200 Мб (опционально до 5 Гб)	200 Мб (опционально до 5 Гб)
АЦП (бит)	12	12	12	12
Сопротивление входа	50 Ом, 1 МОм	50 Ом, 1 МОм	50 Ом, 1 МОм	50 Ом, 1 МОм
Логические каналы	16 (опция)	16 (опция)	16 (опция)	16 (опция)
