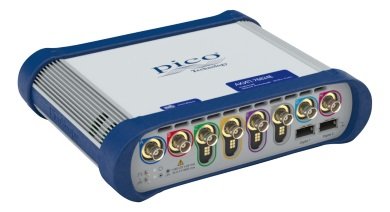

Серия USB-осциллографов АКИП-76800E

АКИП

Модельный ряд USB-осциллографов дополнен серией АКИП-76800E. В серии 2 восьмиканальных осциллографа с полосой пропускания 500 МГц, максимальной частотой дискретизации 5 Гвыб/с и памятью до 2 Гвыб.

Осциллографы имеют аппаратную подготовку для использования логического пробника (2 слота для функции MSO), корпус с инновационными входами BNC (c контактной площадкой для поддержки опциональных аксессуаров).

В старшей модели АКИП-76824E разрядность АЦП может перестраиваться между значениями - 8/ 10/ 12 бит, для АКИП-76804E вертикальное разрешение составляет 8 бит. Измерительные функции усилены ресурсами прикладных измерений DeepMeasure™ (ещё 16 дополнительных параметров к базовым). В новой серии реализовано 2-х кратное увеличение размера внутренней памяти (до 4 ГБ!), а также расширение инструментов анализа и декодирования последовательных данных (23 протокола).

Особенности новых USB-осциллографов

  • Функциональность «5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов произвольной формы, анализатор последовательных данных (для цифровых каналов требуется опция MSO -TA369)
  • Максимальная частота дискретизации: 5 Гвыб/с (в 2-х канальном режиме - при объединении входов ABCD и EFGH)
  • Максимальный объем памяти: 2 ГБ при использовании PicoScope 6, память делится между активными каналами. В модели АКИП-76824E до 4 ГБ, только при использовании PicoSDK
  • Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц
  • Сегментированная память: 10.000 сегментов во внутренний буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
  • Цифровая регистрация на ПК (stream mode): дискретизация 20 Мвыб/с при использовании интерфейса USB3.0 и ПО PicoScope 6, при использовании пакета PicoSDK максимальная частота дискретизации до 312 Мвыб/с при 8-битном разрешением и 156 Мвыб/с в режиме 10/12 битного разрешения
  • Функциональный генератор: до 50 МГц/ 5 В п-п (одновременно с осциллографом!)
  • Генератор сигналов СПФ: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
  • Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания (одновременно с осциллографом!)
  • Декодирование сигналов (23 протокола): ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
  • Математика: 35 функций (4 оператора)
  • Допусковый контроль: тест по маске (рисование, табличные данные, профиль входного сигнала, импорт данных)
  • Питание от сетевого адаптера 12 В/ 7 А
  • Интерфейс USB 3.0
  • Гарантия 5 лет


USB-осциллографы с прикладным программным обеспечением PicoScope 6 идеально подходят для инженеров-конструкторов, работающих с высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой, а также для исследователей и ученых, работающих со сложными процессами в физических лабораториях, например, в области ускорителей частиц и аналогичных областях.

Интерфейс прикладного программирования (API) обеспечивает программный доступ ко всему набору расширенных аппаратных функций и может использоваться для разработки разнообразных пользовательских и OEM-приложений.

02 июня 2020
