Цифровые осциллографы Tektronix TBS2000B - новость на сайте Протех

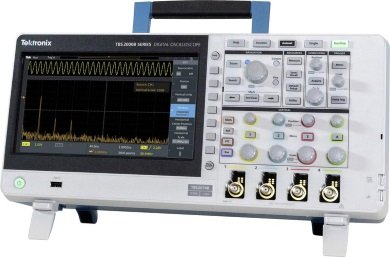

Ведущий мировой производитель контрольно-измерительного оборудования Tektronix, представил новую серию цифровых осциллографов начального уровня - TBS2000B.

Модельный ряд включает в себя шестью осцилографов с двумя или четырьмя каналами и полосами пропускания от 70 до 200 МГц.

Серия TBS2000B специально разработана для выполнения основных задач осциллографа — отображения и измерения параметров сигналов.

Увеличенный экран осциллографа с диагональю 9 дюймов и 15 делениями по горизонтали, а также длина записи 5 миллионов точек позволяют захватывать большие временные окна и более тщательно рассматривать сигналы. При помощи обновлённых элементов управления сигналами на передней панели можно легко масштабировать длинные записи.

Функции цифрового запоминающего осциллографа TBS2000B удобны и просты в использовании.

Благодаря длине записи 5 млн точек, полосе пропускания 200 МГц и частоте дискретизации 2 Гвыб/с, прибор захватывает и отображает намного больше информации о сигналах, что помогает ускорить отладку и проверку проектируемых устройств.
Новые схемы малошумящих входов обеспечивают низкий уровень случайного шума, улучшение целостности сигнала и точности измерений.
Интерфейс пробников TekVPI™ поддерживает широкий спектр активных, дифференциальных и токовых пробников с автоматическим выбором диапазона и единиц измерения.
Экранные надписи курсоров, привязанных к сигналу, совместно с функциями установки меток и поиска помогают быстро идентифицировать события, обнаруженные в зарегистрированном сигнале.
Преподаватели могут отключать автоматическую настройку, курсоры и автоматические измерения для более быстрого изучения базовых положений.
Предусмотрена возможность обновления полосы пропускания в полевых условиях.
Поддержка Wi-Fi через аппаратный ключ USB Wi-Fi. В нём также предусмотрены 2 USB хост-порта и 1 порт 100-BaseT Ethernet, упрощающие и ускоряющие передачу результатов измерений и совместную работу между коллегами по лаборатории, а также по всему миру.

Пользуясь осциллографом TBS2000B и его функциями, упрощающими изучение основ инженерных дисциплин, студенты могут получить практические навыки.

Режим HelpEverywhere, в котором при навигации по опциям меню на экран выводятся подсказки, в том числе сведения об измерениях и общие инструкции в текстовом и графическом виде.

Сетевое ПО TekSmart Lab™, помогающее инструкторам настраивать и контролировать сеть приборов с одного ПК.

Пакет программ Courseware, позволяющий инструкторам загружать информацию в TBS2000B, помогая студентам выполнять лабораторные работы.

TekBench™ – это программное обеспечение для ПК, которое управляет осциллографами и генераторами сигналов произвольной формы и стандартных функций компании Tektronix. Оно предлагает интуитивно понятное управление прибором, автоматическую регистрацию данных, автоматическое измерение частотной характеристики и простой экспорт осциллограмм в требуемом формате, что значительно ускоряет и облегчает работу. Это позволяет пользователям сосредоточиться на эксперименте, а не на изучении прибора.

Возможность отключения автоматической настройки, курсоров и автоматических измерений для более быстрого изучения базовых положений

Модельный ряд	TBS2072B	TBS2074B	TBS2102B	TBS2104B	TBS2202B		TBS2204B
Количество каналов	2	4	2	4	2		4
Полоса пропускания	70 МГц	70 МГц	100 МГц	100 МГц	200 МГц		200 МГц
Частота дискретизации	2 Гвыб./с - половина каналов 1 Гвыб./с - все каналы
Длина записи	5 млн. точек
Чувствительность	от 2 мВ/дел. до 10 В/дел.
Горизонтальная развертка	от 2 нс/дел. до 100 с/дел.					от 1 нс/дел. до 100 с/дел.
Интерфейсы	USB 2.0 host/device, LAN (LXI), WiFi (опция)
Дисплей	Цветной TFT дисплей с диагональю 9 дюймов, 800 × 480 (WVGA)

Приборы серии TBS2000B будут рекомендованы в качестве замены цифровым осциллографам Tektronix серий TBS1000, TBS1000B, TBS2000, TDS2000C.
