ПАЯЛЬНАЯ СТАНЦИЯ ТЕРМОПРО АЛЬФА-100

Генераторы ВЧ сигналов Tabor серии LUCID до 12 ГГц

Tabor

Tabor (Израиль) представил на рынке абсолютно новую серию аналоговых ВЧ генераторов LUCID, которая обеспечивает самую передовую функциональность и лучшие в отрасли технические характеристики.

В эту серию входят модели с максимальной частотой выходного сигнала 3, 6 и 12 ГГц выполненные в нескольких форм-факторах: портативный (Portable), настольный с экраном (Benchtop), компактный настольный без экрана под управлением ПК (Desktop) и стоечный вариант (Rackmount). Стоечный форм-фактор позволяет получить до 4-х фазокогерентных каналов. Новая серия генераторов LUCID разработана с учетом самых высоких требований и технологических новаций. Благодаря высокому быстродействию (скорости внутренних переключений), достоверности и чистоты выходного сигнала, широкому набору видов модуляций, модели этой серии оптимальны для разработки, тестирования и производства.

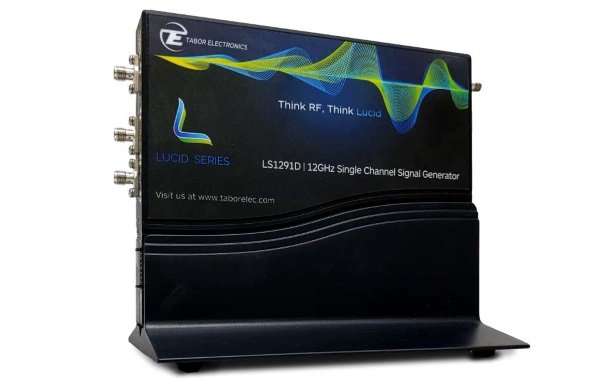

Настольная платформа одноканальных USB-генераторов без экрана обеспечивает все возможности и функции полноразмерного ВЧ генератора аналоговых сигналов (модели с индексом «D»). Это самый компактный ВЧ генератор в диапазоне частот 3, 6 и 12 ГГц в своем классе. Малые размеры прибора позволяют использовать генератор как лабораторный настольный источник ВЧ колебаний или легко расширить измерительное приложение до нескольких каналов, используя несколько генераторов, затратив при этом минимум окружающего пространства. Благодаря превосходному качеству и достоверности сигнала, а также высокой программно- аппаратной скорости настольная платформа предлагает продвинутые функциональные возможности и высочайшую производительность в компактном форм-факторе.



Базовые особенности и преимущества:

  • Генератор ВЧ сигналов: LS3081D, LS6081D, LS1291D (3, 6 и 12 ГГц –соответственно).
  • Ультравысокое быстродействие переключения (<100мкс)
  • Мультиканальная синхронизация
  • Удаленно управляемые при помощи MATLAB, Python, LabView и других ресурсов программирования
  • SPI и микро-USB интегрированные интерфейсы
  • Исключительно низкий фазовый шум -145dBc/Гц @100 МГц и отстройке 10кГц
  • Сверхмалые габариты, компактность, модульная платформа
  • Модуляция: AM, FM, PM Sweep & Pulse Modulation
  • Гибкая адаптация для соответствия пользовательским требованиям и приложениям, поддержка современных запросов инженеров и разработчиков РЭА



Модель

LS3081D

LS6081D

LS1291D

Диапазон частот

9 кГц … 3 ГГц

9 кГц … 6 ГГц

9 кГц … 12 ГГц

Количество каналов

1

1

1

Выходной уровень

-20 … +15 дБм

-20 … +15 дБм

-20 … +15 дБм

Фазовый шум (@10 кГц)

до 1,5 ГГц: -136 дБн/Гц тип. (-132 макс);

1,5 ГГц … 3 ГГц: -130 дБн/Гц тип. (-125 макс)

3 ГГц … 6 ГГц: -124 дБн/Гц тип. (-120 макс);

6 ГГц … 12 ГГц: -118 дБн/Гц тип. (-114 макс)

Гармонические искажения

-40 дБн

-40 дБн

-40 дБн

Негармонические искажения

-60 дБн

-60 дБн

-60 дБн

Типы модуляций и режимы

Внутренняя или Внешняя: ЧМ, АМ, ФМ, ИМ, режим ГКЧ

Режим запуска

Непрерывный, Синхр.

Непрерывный, Синхр.

Непрерывный, Синхр.

ДУ (программирование)

Полная поддержка IVI (C++, CVI, LabView), Python & MATLAB драйвер

и ПО “Lucid Studio”

Эмуляция генераторов

Keysight, R&S, quicksyn, Anapico и Holzworth

Интерфейс

SPI, micro-USB

SPI, micro-USB

SPI, micro-USB



10 июля 2020
