Компания Rigol Technologies увеличила ассортимент анализаторов спектра реального времени. В модельном ряду Rigol появились анализаторы спектра серий RSA3000 и RSA5000 со встроенным КСВН-мостом.
Всего таких моделей пять, и они имеют в своем названии индекс «N»: RSA3015N, RSA3030N, RSA3045N, RSA5032N и RSA5065N.
Наличие встроенного трекинг-генератора и КСВН-моста позволяет использовать их как векторные анализаторов цепей для измерения таких параметров радиоэлектронных устройств, как:
- коэффициент отражения (S11)
- коэффициент передачи (S21)
- расстояние до неоднородности (DTF)

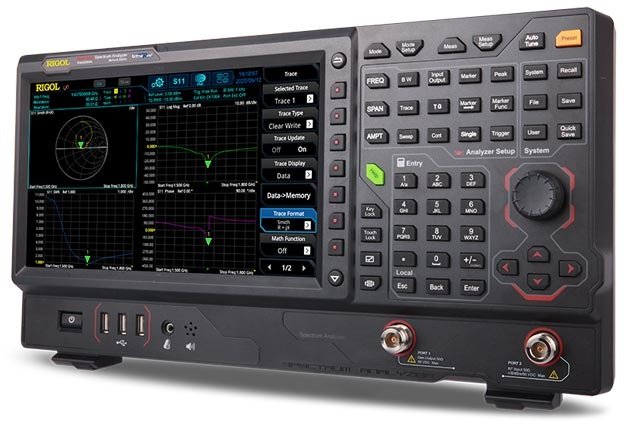

Фактически анализаторы спектра Rigol RSA3000N и RSA5000N объединяют в одном корпусе:
- анализатор спектра (GPSA)
- анализатор спектра реального времени (RTSA)
- векторный анализатор (VNA)
Таким образом модельный ряд анализаторов спектра реального времени Rigol серий RSA3000 и RSA5000 теперь представлен следующими моделями:
| Параметр / Серия | RSA3015N | RSA3030 RSA3030-TG RSA3030N | RSA3045 RSA3045-TG RSA3045N | RSA5032 RSA5032-TG RSA5032N | RSA5065 RSA5065-TG RSA5065N |
|---|---|---|---|---|---|
| Диапазон частот | 9 кГц…1,5 ГГц | 9 кГц…3,0 ГГц | 9 кГц…4,5 ГГц | 9 кГц…3,2 ГГц | 9 кГц…6,5 ГГц |
| Погрешность опорного генератора | 1 ppm (опция: 0,1 ppm) | ||||
| Режим свипирующего анализатора GPSA | |||||
| Фазовый шум (отстройка 10 кГц) | -112 дБн/Гц | -117 дБн/Гц | |||
| Полоса RBW | 1 Гц…10 МГц | ||||
| ЭМИ фильтры | опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||
| DANL | без п/у: -141 дБм , с п/у : -161 дБм |
без п/у: -145 дБм , с п/у: -165 дБм | |||
| Трекинг-генератор | 100 кГц…1,5 ГГц | RSA3030-TG 100 кГц…3,0 ГГц |
RSA3045-TG 100 кГц…4,5 ГГц |
RSA5032-TG 100 кГц…3,2 ГГц |
RSA5065-TG 100 кГц…6,5 ГГц |
| Режим анализатора реального времени RTSA | |||||
| Полоса анализа в реальном времени | штатно 10 МГц; опция: 25 МГц, 40 МГц | штатно 25 МГц; опция 40 МГц | |||
| Мин. длительность гарантир. захвата | штатно 9,3 мкс; опция 7,82 мкс; 7,45 мкс | штатно 7,82 мкс; опция 7,45 мкс | |||
| Визуализация | 7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT & Spectrogram, Density & Spectrogram | ||||
| Режим векторного анализатора VNA | |||||
| Частотный диапазон | RSA3015N 100 кГц…1,5 ГГц |
RSA3030N 100 кГц…3,0 ГГц |
RSA3045N 100 кГц…4,5 ГГц |
RSA5032N 100 кГц…3,2 ГГц |
RSA5065N 100 кГц…6,5 ГГц |
| Параметры | коэффициент отражения (S11), коэффициент передачи (S21), расстояние до неоднородности (DTF) | ||||
| Общие характеристики | |||||
| Интерфейсы | USB-host (4 шт), USB-device, LAN, HDMI | ||||
| Дисплей | 10,1 ", емкостной мультитач, 1024х600 | ||||
| Габаритные размеры | 410х224х135 мм | ||||
