АКИП-74000А - обновленная серия USB-осциллографов

АКИП-74000А - обновленная серия USB-осциллографов

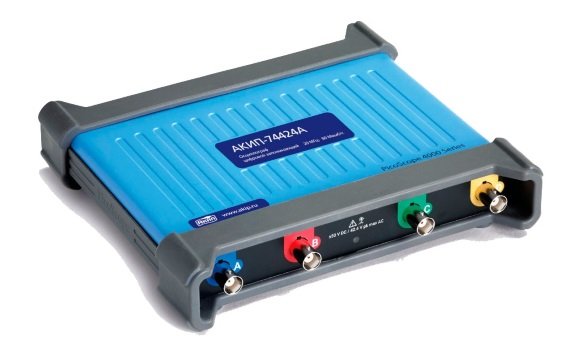

В 2021 году линейка USB-осциллографов компании Pico Technology (Великобритания) пополнилась новой серией АКИП-74000А. Новая серия представлена тремя моделями: АКИП-74224А – 2 канала, АКИП-74424А – 4 канала, АКИП-74824А – 8 каналов. USB-осциллографы серии АКИП-74000А построены на базе 12 битного АЦП, имеют полосу пропускания 20 МГц, максимальную частоту дискретизации до 80 МГц и общую длину памяти 256 МБ, которая делится между активными каналами. На задней панели осциллографа расположен выход функционального генератора и сигналов произвольной формы (AWG). Встроенный генератор может работать од

Новая серия USB-осциллографов в зависимости от выбранной модели имеет широкий перечень измерительных приложений, среди которых: тестирование многоканальных источников питания, анализ 7-канальных аудиосистем, мультисенсорных устройств, многофазных приводов ЭУ и систем управления, а также создание и разработка сложных многоуровневых встроенных систем, проведение тестов общего назначения с высокой точностью. Осциллографы поддерживают декодирование следующих протоколов: 1-Wire, ARINC429, CAN, DALI, DCC, DMX512, Ethernet10Base-T, FlexRay, I²C, I²S, LIN, Manchester, ModbusASCII, ModbusRTU, PS/2, SENT, SPI, UART(в зависимости от числа каналов).

Новинки имеют функцию сегментированной памяти (запись до 10.000 сегментов), а также режим «USB streaming». Благодаря высокоскоростному интерфейсу USB 3.0 для подключения осциллографа к ПК, функция «USB streaming» позволяет выполнять непрерывную потоковую оцифровку входного сигнала с передачей отсчетов сразу на управляющий ПК с высокой частотой дискретизации. Использование ПО PicoScope 6 обеспечивает максимальную частоту дискретизации 20 МГц, а при использовании ресурсов набора разработчика (SDK) можно добиться дискретизации до 80 МГц на канал или суммарной частоты дискретизации 160 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ при использовании ПО PicoScope 6.

Использование 12 разрядного АЦП обеспечивает высокую точность (1% + 300 мкВ) и чувствительность при измерении уровня сигнала (минимальный коэффициент отклонения 2 мВ/дел). Максимальное входное напряжение составляет ±50 В пост. или 42,4 Впик (перем.), входной импеданс 1 МОм/ 93 пФ.

Сочетание большого объема памяти и программной функции DeepMeasure™ позволяет выполнять захват множества циклов сигнала, проводить автоматические измерения (в т.ч длительность импульса, время нарастания или уровень напряжения) по всем захваченным циклам. Результаты измерений выводятся в виде таблицы с возможность сортировки, статистического анализа и сопоставления.

Новая серия USB-осциллографов АКИП-74000А идеально подходит для выполнения ряда измерений по анализу мощности при высоком уровне тока или напряжения, а также для исследования управляющих сигналов низкого напряжения. Для получения наилучших результатов рекомендуется использовать опциональные дифференциальные пробники в сочетании с токовыми пробниками. Для повышения эффективности и надежности схем питания осциллограф может отображать и анализировать электрическую мощность в режиме ожидания, пусковой ток и энергопотребление в установившемся рабочем режиме. Встроенные в ПО PicoScope 6 автоматические измерения и статистический анализ таких параметров, как истинное среднеквадратичное значение (true RMS), частота, размах напряжения и гармонические искажения (THD), позволяют выполнять оценку показателей качества электроэнергии.

Питание осциллографов осуществляется от управляющего ПК (ноутбука) с помощью интерфейсного кабеля USB 3.0.

Целевые сферы применения USB-осциллографов высокого разрешения:

  • Запуск систем электропитания и контроль чередования фаз
  • Системы и оборудование с многодатчиковым исполнением (до 8 сенсоров)
  • Многофазные приводы ЭУ и элементы их управления
  • Тестирование 7-канальных аудиосистем
  • Прогностическое/профилактическое техническое обслуживание
  • Разработка и отладка сложных встроенных систем
  • Анализ состояния двигателя
  • Анализ вибраций и механо-прочностная диагностика
  • Захват сигналов сложной формы, сбор данных на длительных интервалах
  • Анализ акустического излучения (звуковая эмиссия)
  • Контроль датчиков состояния масла
  • Мониторинг состояния двигателя и анализ профиля тока силовой установки
  • Анализ систем с моделированием питающего напряжения и тока
Параметры АКИП-74224А АКИП-74424А АКИП-74824А
Число каналов 2 4 8
Полоса пропускания
0 … 20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ)

Разрядность АЦП
12 бит

Частота дискретизации
80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов)

Максимальная память
256 МБ (делится между активными каналами)

Анализатор спектра
20 МГц, число точек БПФ от 128 до 1М

Генератор СПФ
Выходная частота до 1 МГц, дискретизация 80 МГц,
ЦАП 14 бит память 16 кБ

Декодирование


1-Wire, ARINC429, CAN, DALI, DCC, DMX512, Ethernet10Base-T, FlexRay, I²C, I²S,LIN,
Manchester, ModbusASCII, ModbusRTU, PS/2, SENT, SPI, UART(в зависимости от числа каналов)



Измерения
Автоматические и курсорные (ΔU; ΔT; 1/ΔT)

Математика

30 функций (4 оператора – любой канал/ опорная осциллограмма/ время/ число π)

Дополнительные возможности

Допусковый контроль (тест по маске), поддержка создания пользовательских пробников,
цифровые фильтры
