Двухканальные программируемые источники питания Актаком APS-5233 и APS-5235

AKTAKOM

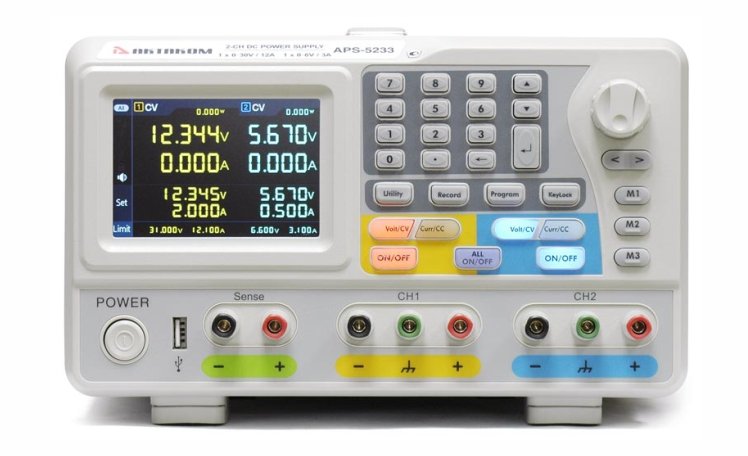

  В модельном ряду программируемых источников питания Актаком произошло очередное пополнение. В номенклатуру изделий данного класса, поставляемых под торговой маркой Актаком, вошли две модели:APS-5233 и APS-5235.

Обе модели имеют общую максимальную мощность 378 Вт при двух независимых каналах, но выходные параметры каждого канала у них различаются. У модели APS-5233 значение выходного напряжения на канале 1 можно регулировать в диапазоне от 0 до 30 В, а тока от 0 до 12 А, а во втором канале от 0 до 6 В и от 0 до 3А. Аналогичные выходные параметры у источника питания APS-5235 составляют 60 В / 6 А (канал 1) и 6 В / 3 А (канал 2).

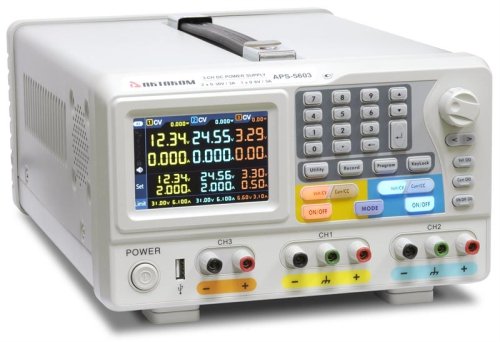

По внешнему виду, способом задания и отображения параметров и компоновкой корпуса новые модели похожи на недавно представленные трехканальные программируемые источники питания Актаком APS-5603, APS-5613, APS-5615



Аналогично им каждый канал имеет свои органы управления, которые отмечены разными цветами. Цвет органов управления соответствует цвету цифр и символов режимов, которые отображаются на 4" цветном ЖК дисплее с разрешением 480×320 точек.

Для предотвращения случайной неисправности источников питания в новых моделях предусмотрена задаваемая защита по току, по напряжению, а интеллектуальная система охлаждения надежно защищает новые модели от перегрева.

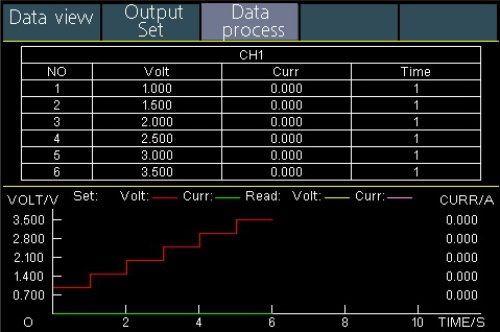

Как и в источниках питания Актаком APS-5603, APS-5613, APS-5615 в новых двухканальных моделях APS-5233 и APS-5235 имеется возможность программирования (режим тайминга) по списку с заданием до 100 групп параметров с отображением задаваемых и реальных (измеренных) выходных параметров в табличной и графической форме

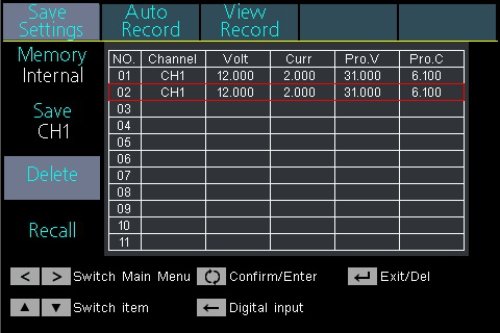

, а также функцию регистрации данных на выходе с возможностью записи и просмотра на экране самого прибора напряжения, тока и мощности в графической и табличной форме

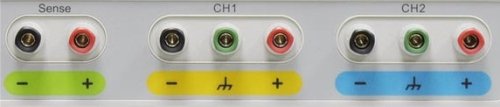

Но основным отличием новых двухканальных моделях от трехканальных является возможность компенсации падения напряжения на соединительных проводах. Для этого предусмотрена возможность их подключения по четырехпроводной схеме. В том месте, где у APS-5603, APS-5613, APS-5615 находится выход третьего канала у APS-5233 и APS-5235 расположены выходы компенсации Sense.



Еще одним отличием двух- и трехканальных моделей является наличие у первых трех ячеек памяти для сохранения параметров с возможностью быстрого вызова.
В связи с тем, что у APS-5233 и APS-5235 параметры первого и второго канала различаются, то у них отсутствует возможность параллельного и последовательного соединения каналов и, соответственно, трекинг режим.

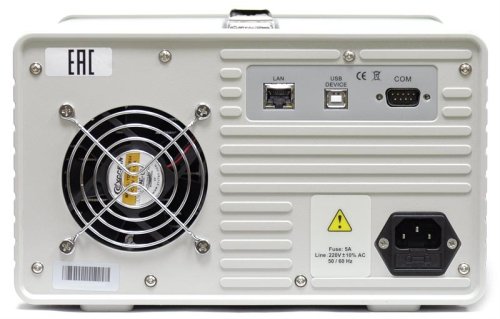

Все модели новых, как двух-, так и трехканальных источников питания Актаком могут программироваться и управляться как с передней панели, так и при помощи SCPI-команд через интерфейсы дистанционного управления USB, LAN и RS-232, которые расположены на задней панели прибора.



Основные технические характеристики

Параметры

  APS-5233 APS-5235
 Выходное напряжение (независимый режим)  Канал 1  0…30 В 0…60 В
Канал 2 0…6 В 0…6 В
 Выходное ток (независимый режим) Канал 1 0…12 А 0…6 А
Канал 2 0…3 А 0…3 А
 Максимальная мощность   378 Вт 378 Вт
 Основная погрешность установки/измерения выходного напряжения

≤(0,03%×Uуст+10 мВ)

 Основная погрешность установки/измерения выходного тока Канал 1

≤(0,1%×Iуст+8 мА)

Канал 2

≤(0,1%×Iуст+5 мА)

 Разрешение установки/измерения напряжения   1 мВ
 Разрешение установки/измерения тока    1 мА
 Шум и пульсации выходного напряжения в режиме стабилизации напряжения  Канал 1   ≤4 мВпик-пик ,≤1 мВскз
Канал 2   ≤3 мВпик-пик ,≤1 мВскз
 Шум и пульсации выходного тока в режиме стабилизации тока Канал 1   ≤5 мАскз
Канал 2   ≤4 мАскз
18 февраля 2021
