15 мая 2023

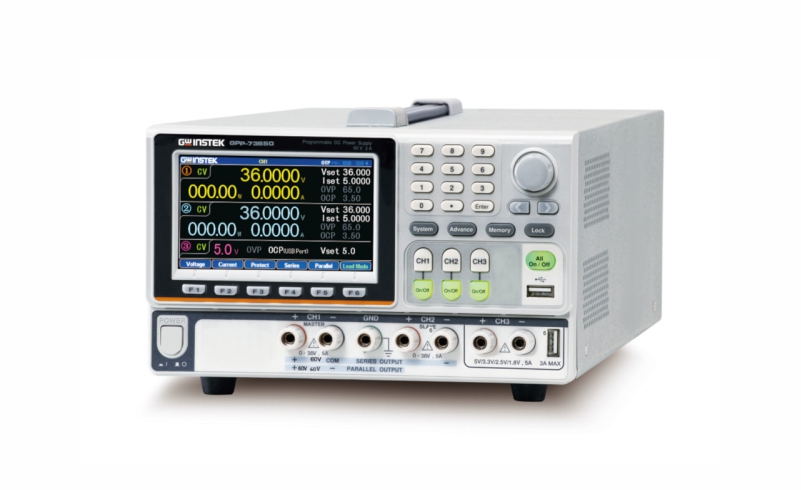

Источник питания GPP-73650

Компания GW Instek анонсировала новую модель программируемого источника питания постоянного тока GPP-73650. Новинка имеет 3-х канальное исполнение, выходное напряжение 36 В и ток до 5 А, обеспечивает высокое разрешение регулировки выходных параметров (0,1 мВ; 0,1 мА). Третий дополнительный нерегулируемый канал имеет фиксированные номиналы напряжения 1,8 В/ 2,5 В/ 3,3 В/ 5 В (ток до 5 A), на переднюю панель также добавлен выход USB (5 В/ 3 А). Предусмотрен режим автотрекинга внутренних каналов Кан1/ Кан2 в функции «Ведущий/ Ведомый» (последовательно/ параллельно). С учетом этой функциональной возможности максимальное Uвых достигает 72 В, сила тока до 10 А в зависимости от выбранной схемы объединения. При этом максимальная выходная мощность (Кан1 + Кан2) отдаваемая от источника питания для одного потребителя составляет 385 Вт.

Модель GPP-73650 имеет функциональность «2 в 1»: каждый из основных каналов Кан1/ Кан2 может функционировать в режиме выдачи напряжения и тока в нагрузку («Источник») или работать в режиме поглощения мощности до 50 Вт с поддержкой CV, CC, CR («Нагрузка»). Такое решение позволяет источнику питания одновременно на одном из каналов выдавать напряжение питания, а на другом канале отбирать мощность как электронная программируемая нагрузка. Такое совмещение функций при тестировании электронных изделий с батарейным питанием позволяет одним устройством реализовать процесс заряда и эмулирование разряда аккумулятора.


Особенности и преимущества GPP-серии:

  • Большой цветной ЖК- дисплей (TFT, диагональ 11 см)
  • Функция поглощения мощности до 50 Вт (с режимами CC, CV, CR)
  • 2-х полярный выход (гнездо «Ground» с общей точкой 0-потенциала)
  • Внутренняя память для записи выходных профилей
  • Встроенные шаблоны Uвых (8 типов формы)
  • Вход/ выход аналогового программирования (I/O)
  • Время установления выходного напряжения регулируемых каналов: ≤50 мкс
  • Функция регистратора параметров на выходе U/I (мин. выборка 1 изм/с)
  • Индивидуальные клавиши электронного отключения выходов каналов
  • Малошумящий вентилятор охлаждения
  • Стандартные интерфейсы: LAN, USB, RS-232
  • Предусмотрен вариант исполнения с GPIB (только заводская установка!).

С учетом того, что ранее выпущенные источники питания серии GPP (4 модификации) были внесены в Госреестр СИ РФ (№75131-19 до 30.05.2024 г.), испытания для целей утверждения типа GPP-73650 запланированы на II квартал 2023г.
