Представляем две новые серии многоканальных линейных источников питания АКИП-1195 и АКИП-1196. Новинки относят к классу линейных источников питания, а это означает, что они отличаются низким уровнем шумов и пульсаций.
Каналы 1 и 2 в данных сериях обладают возможностью гибкой установки выходных параметров и могут работать как в независимом режиме, так и объединятся последовательно или параллельно для увеличения выходного напряжения или тока соответственно.
Серия источников питания постоянного тока АКИП-1195
Данная серия представлена двумя моделями, каждая из которых имеет четыре выходных канала. Каналы 1, 2 и 3 регулируемые. При этом каналы 1 и 2 имеют гибкую настройку с разрешением 1 мВ/ 0,1 мА, выходное напряжение канала 3 переключается между фиксированными значениями: 1,8 В, 2,5 В, 3,3 В и 5 В. Канал 4 выполнен виде USB разъема с возможностью выдачи напряжения 5 В и тока до 2 А.
Основные выходные параметры данного источника приведены таблице 1.
Таблица 1. Выходные параметры серии АКИП-1195
|
Модель |
Uвых, В |
Iвых, А |
Рвых, Вт |
Uвых / IВых |
Uвых / Iвых |
|
1, 2 каналы |
3 канал |
4 канал USB |
|||
|
0…30 |
0…5 |
150 |
0…6 В / 3 А |
5 В / 2 А |
|
|
0…30 |
0…3 |
90 |
0…6 В / 3 А |
5 В / 2 А |
|
Особенности:
- Режим стабилизации тока (СС) и напряжения (CV)
- Защита от перенапряжения, перегрузки по току и от перегрева
- Высокое разрешение 1 мВ/ 0,1 мА
- Низкий уровень пульсаций и шумов: не более 1 мВ
- Подключение удаленной нагрузки по 4-х проводной схеме
- Выходные клеммы на передней и задней панели
- Встроенные интерфейсы ДУ: RS-232, USB

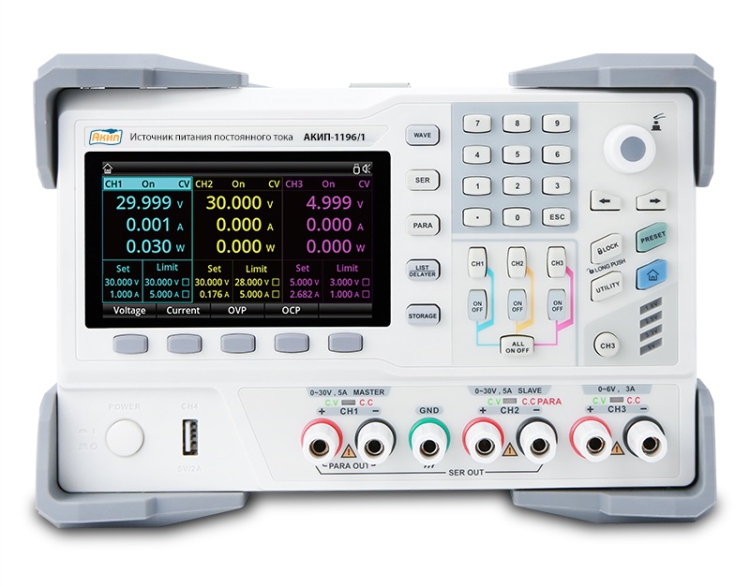

Серия программируемых источников питания постоянного тока АКИП-1196
Серия АКИП-1196 является развитием серии АКИП-1195 и обладает схожим набором характеристик, но при этом дает более широкие функциональные возможности.
Данная серия представлена двумя моделями, каждая из которых имеет четыре выходных канала. Каналы 1, 2 и 3 регулируемые. Канал 4 выполнен виде USB разъема с возможностью выдачи напряжения 5 В и тока до 2 А.
Модели в данной серии имеют одинаковые выходные характеристики, а именно:
- Канал 1, Канал 2: 0…30 В, 5 А;
- Канал 3: 0…6 В, 3 А;
- Канал 4: 5 В, 2 А
Различаются модели максимальным разрешением при установке выходных параметров: 1 мВ/ 1 мА - АКИП-1196/1, 10 мВ/ 1 мА - АКИП-1196/2.
Также как и в серии АКИП-1195, источник питания серии АКИП-1196 снабжены интерфейсами дистанционного управления RS232, USB, но при этом данную группу дополняет LAN интерфейс, для реализации возможности управления источником через сетевой доступ.
Наличие цифрового интерфейса (Digital I/O) на задней панели позволяет настроить источники питания для генерации выходного сигнала запуска высокого и низкого уровня на внешний прибор или для приема внешнего сигнала запуска для управления выходом источника.
Программирование
В источниках питания серии АКИП-1196 предусмотрена функция выдачи выходных параметров «СПИСОК» в формате списка для воспроизведения сигналов произвольной формы и свободного редактирования сигналов. Такие сигналы могут быть воспроизведены в пределах полных диапазонов значений напряжения и тока. Пользователи могут задавать цикл повторения сигналов произвольной формы, а также выходное напряжение, ток и время для каждой группы данных. Кроме того, прибор предлагает различные шаблоны вывода для выбора и редактирования сигналов произвольной формы.
Так же в АКИП-1196 предусмотрена функция управления выходами прибора «ЗАДЕРЖКА», данная функция позволяет включать и выключать выходы с заданной задержкой.
Для каждого из режимов доступно 2048 групп настроек, которые пользователь может задавать в ручном режиме или выбирая из предустановленных шаблонов.

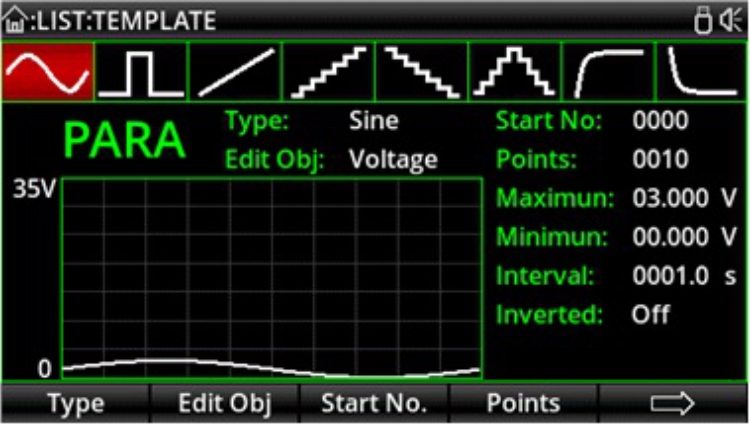

Режим формирования сигнала произвольной формы
Функция мониторинга
В источниках питания серии АКИП-1196 предусмотрена функция мониторинга параметров и состояний выходов, которая поддерживает все каналы, а также режимы последовательного и параллельного соединения. Функция мониторинга информирует пользователя о том, соответствует ли напряжение, ток или мощность канала заданному условию, путем настройки состояния монитора и выбора режима отклика. Когда условие выполняется, срабатывает экранное оповещение в соответствии с выбранным режимом реагирования.

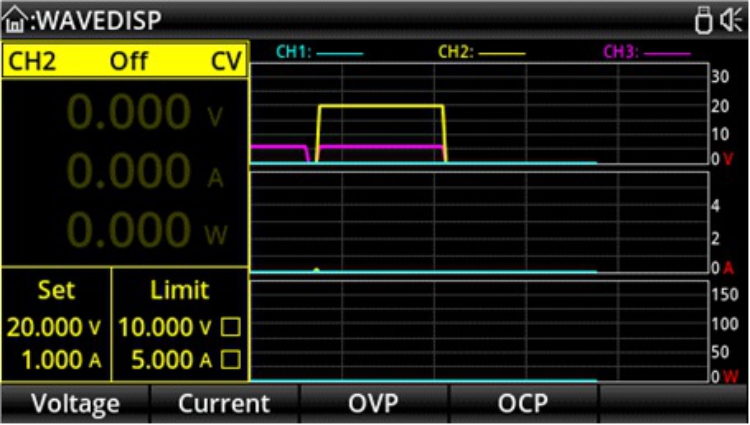

Источники питания серии АКИП-1196 имеют функцию отображения формы сигнала, которая может отображать выходное напряжение, ток и мощность каждого канала на экране прибора.
Когда каждый канал работает независимо, формы сигнала напряжения, тока и мощности трех каналов могут отображаться на экране одновременно.
Источник питания серий АКИП-1195 и АКИП-1196 предназначены для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и промышленных условиях для питания исследуемых устройств (ИУ). Как было описано выше, серия АКИП-1195 это базовые многоканальные источники питания с возможностью дистанционного управления. При необходимости генерации сигналов сложных форм, использования профилей и дополнительной функции мониторинга выходных параметров пользователям стоит обратить внимание на серию АКИП-1196.
Источники питания сери АКИП-1195 и АКИП-1196 в данный момент проходят испытания для целей утверждения типа и в ближайшее время будут внесены в ГОСРЕЕСТР СИ.
