Перевооружение жгутовых производств на базе "Интерактивного ассистента монтажника жгутов"

Эволюционный путь развития компаний в России в  области поставки оборудования по  обработке провода и  реализации комплексных проектов по  модернизации жгутовых производств достиг нового уровня. Текущие события ясно продемонстрировали, кто у России один путь - идти вперед, развиваться и адаптироваться под задачи отечественного заказчика ОПК опираясь исключительно на свои силы.

Предлагаемое нами инновационное решение для модернизации жгутовых производств предприятий ОПК России построено на принципе эволюционного развития и подразумевает плавный переход от существующей модели жгутового производства к более современной, без нарушения требований конструкторской документации и технологических процессов. Наше решение представляет собой аналог оборудования, с улучшенными характеристиками и  более высокой производительностью, по сравнению с устаревшим на действующем жгутовом производстве заказчика. Такой подход, когда предлагаемое технологическое оборудование изначально интуитивно понятно производственному персоналу, позволяет значительно сократить время ввода оборудования в эксплуатацию. При этом изначально существующая технология производства заказчика не меняется, а лишь модернизируется в допустимых рамках конструкторской документации. Принципы концепции ТЕРМОПРО с применением «Интерактивного АССИСТЕНТА монтажника жгутов»:

  • Вытянул нужный провод с катушки или бухты системы хранения проводов под плазом – не надо идти на склад!
  • Отмерил по линейке длину с припуском – не нужен заготовительный участок!
  • Нажал кнопку – встроенный резак его сам отрежет!
  • Промаркировал концы провода технологическими бирками – все это на одном плазе, минипринтеры под рукой!
  • Разложил провод из точки А в точку Б – на мониторе высвечивается схема прокладки, минимизируем ошибки при сборке!
  • Выполнил частичный бандаж.
  • Передал на  распайку разъемов  – можно приступать к  следующему жгуту!

Современные плазы для сборки жгутов

В качестве инновационного решения по сборке жгутов на плазах предлагается использовать отечественную разработку, созданную российской компанией ООО НТФ «ТЕХНО-АЛЬЯНС ЭЛЕКТРОНИКС» (см. рис. 1).

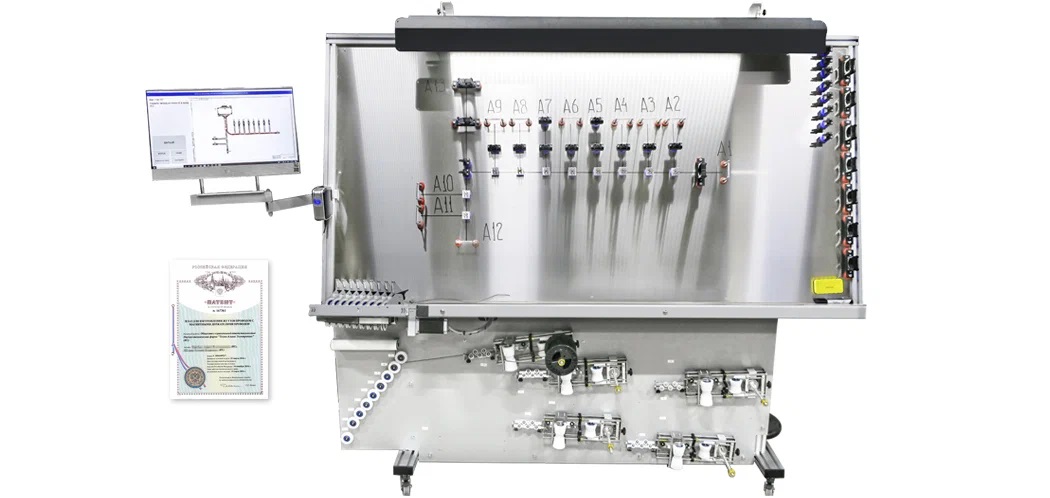

Рис. 1 Интерактивный плаз Ассистент

Рис. 1 Интерактивный плаз Ассистент

Оборудование предназначено для раскладки жгутов на плазе с магнитным или фанерным покрытием при мелкосерийном и опытном производстве с большой номенклатурой жгутов. Предлагается самый короткий и простой путь от катушки/бухты с проводами до готового жгута. Не нужно заготовительных участков, промежуточных складов и систем для хранения жгутовых заготовок, коробок для упаковки заранее нарезанных проводов и прочих атавизмов.

Принцип работы интерактивного ассистента монтажника жгутов

  • Катушки/бухты с  проводами устанавливаются под плазом (до 9 шт.) (см. рис. 2).
  • Монтажник берет и  вытягивает нужный провод. Система подачи выравнивает провод, фиксирует его натяжение, блокирует обратный ход и не дает запутаться.
  • Отмеряет с  помощью поверенной линейки требуемую длину с припуском (см. рис. 3, 4).
  • Отрезает провод с помощью встроенного резака в  системе подачи (см. рис. 5).
  • "Монтажник маркирует концы провода распечатанными на  мини-принтере технологическими бирками или термоусаживаемыми трубками (см. рис. 6).
  • Раскладывает провод на  плазе в соответствии со структурной схемой жгута и выполняет операции, согласно указаниям на мониторе (см. рис. 7).
  • Частично собранный жгут передается на рабочее место монтажника для распайки проводов разъем.

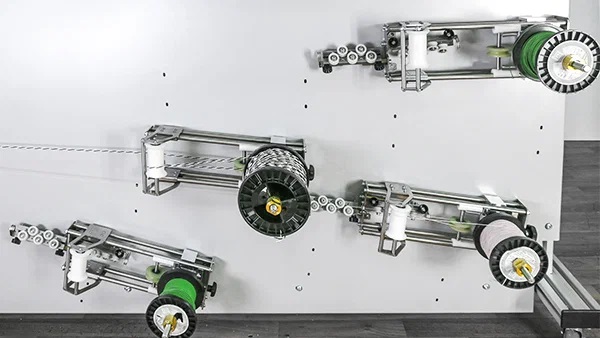

Рис.2. Система подачи провода из катушек или бухт

Концепция

1. Запатентованное в России ООО НТФ «ТЕХНО-АЛЬЯНС ЭЛЕК ТРОНИКС», решение Интерактивный АССИСТЕНТ монтажника жгутов» обеспечивает быструю переналадку с одной структуры жгута на другую за счет быстросъемных магнитных держателей проводов (см. рис. 3).

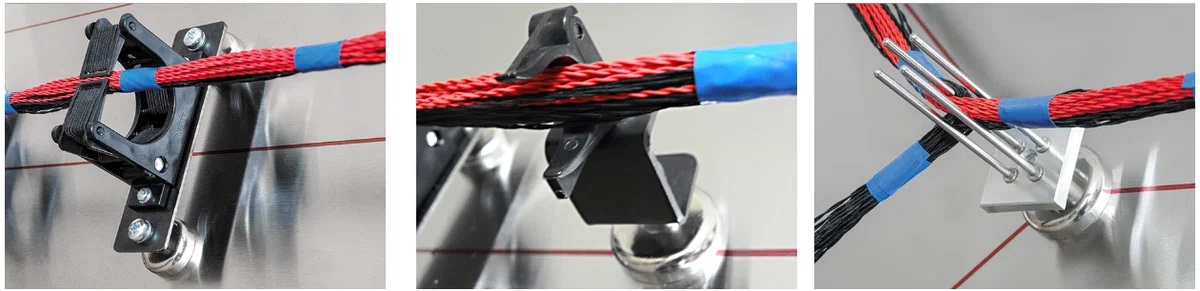

Рис. 3. Держатели проводов на магнитах

2. Впервые на  одном рабочем месте монтажника по сборке жгутов удалось интегрировать на плаз системы хранения и  подачи проводов, со встроенными системами фиксации обратного хода провода и его рихтовки. Этот подход исключает операции предварительной нарезки жгутовых заготовок, их промежуточного хранения и учета, а также излишней транспортировки между участками.

3. Специальное ПО обеспечивает пошаговые подсказки монтажнику по раскладке жгута от первого до последнего провода, снижая до минимума «человеческий фактор» и риск неправильной раскладки жгута (см. рис. 7).

Возможности ПО "Интерактивный ассистент монтажника жгутов"

  • Хранение базы данных жгутов.
  • Хранение перечня цепей жгута с указанием марки каждого провода, его сечения, длины, электрической схемы раскладки, длины зачистки изоляции и т. д. (см. рис. 4).
  • Автоматическая распечатка самоклеющихся флажков (технологическихбирок) или термоусадочных трубок для маркировки концов проводов.
  • Возможность подключения графических подсказок (чертежей и фотографий из КД) для любой элементарной операции по формированию структуры жгута.
  • Возможность изменения последовательности раскладки проводов на любом этапе формирования техпроцесса.
  • Возможность включения в  техпроцесс подсказок по  вспомогательным операциям, таким как: «Промежуточное бандажирование», «Наклейка этикеток/бирок» и т. п. по желанию технолога.
  • Возможность автоматического учета расхода проводов.
  • Возможность автоматического учета трудозатрат на раскладку жгута.
  • 100% российское программное обеспечение.
  • Интеграция в любые программы складского учета используемые на предприятии, такие как 1С.

Рис. 4. Специальное ПО


Автор: Горбач А.П. [email protected]
