Новая серия осциллографов АКИП-4135

Новая серия осциллографов АКИП-4135

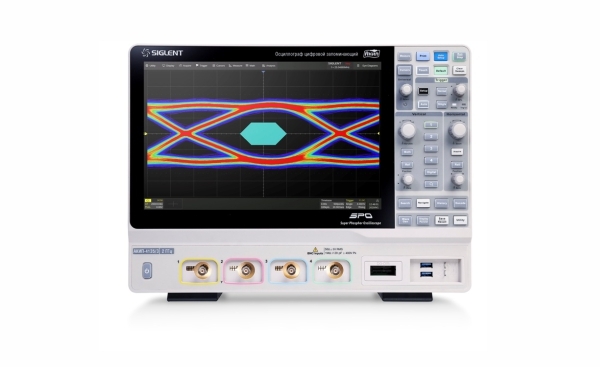

Представляем новую серию цифровых запоминающих осциллографов под торговой маркой АКИП™. Новая серия АКИП-4135 представлена тремя 4-х канальными моделями с полосами пропускания 500 МГц, 1 ГГц и 2 ГГц, максимальная частота дискретизации 5 ГГц на канал (10 ГГц в режиме ESR), максимальная глубина памяти 500 МБ, память делится между активными каналами. Для осциллографов серии АКИП-4135 доступна опция логического анализатора на 16 цифровых каналов, для обеспечения возможности анализа смешанных сигналов.

В осциллографах серии АКИП-4135 применена технология SPO (Super Phosphor Oscilloscope) обеспечивающая максимальную скорость захвата данных до 170000 осциллограмм в секунду (нормальный режим работы) и до 750000 осциллограмм в секунду в режиме сегментированной развертки, 256-уровневой уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения). В данной серии осциллографов также используется инновационная цифровая система синхронизации с высокой чувствительностью и низким уровнем джиттера. Система синхронизации поддерживает несколько мощных режимов запуска, включая запуск по последовательным данным.

Такие стандартные и опциональные инструменты, как запись истории сигналов, функции поиска и навигации, тестирование по маске, график Боде, анализ мощности и построение глазковых диаграмм и анализ джиттера, позволяют регистрировать, сохранять и анализировать захваченные формы сигналов. Впечатляющий набор измерительных и математических возможностей, опции генератора сигналов произвольной формы до 25 МГц, а также декодирование последовательных данных также являются особенностями новой серии цифровых осциллографов АКИП-4135.

Большой емкостной сенсорный дисплей с диагональю экрана 30,7 см. и разрешением 1280х800, а также удобный и функциональный пользовательский интерфейс позволяют значительно повысить эффективность работы. Осциллограф имеет поддержку управления с помощью мыши или удаленное управление через Интернет.

Модельный ряд:

 Модель  АКИП-4135/1  АКИП-4135/2  АКИП-4135/3
 Аналоговые каналы  4 + канал внешней синхронизации
 Полоса пропускания  500 МГц  1 ГГц  2 ГГц
 Частота дискретизации  5 ГГц (10 ГГц в режиме ESR) на канал
 Максимальная память  500 МБ на канал (активен 1 канал)
 250 МБ на канал (активны 2 канала)
 125 МБ на канал (активны 3 или 4 канала)
 Скорость захвата  Нормальный режим: 170000 осц/с
 Сегментированный режим: 750000 осц/с
 Разрядность АЦП  8 бит (программный режим Hi-Res – до 16 бит)


Ключевые особенности:

  • Низкий уровень собственный шумов обеспечивающий установку коэффициента отклонения в диапазоне от 0,5 мВ/дел до 10 В/дел.
  • Технология SPO:
    - Скорость захвата данных: до 170000 осц/с (нормальный режим), до 750000 (сегментированная память);
    - Поддержка 256-уровневой уровней интенсивности свечения луча;
    - Максимальная глубина памяти 500 МБ (делится между активными каналами);
    - Инновационная цифровая система синхронизации.
  • Широкий набор видов синхронизации с поддержкой синхронизации по выделенной зоне (до 2-х зон).
  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
  • Режим сегментированной памяти, разделение максимальной длины записи на несколько сегментов (до 80000) в соответствии с условиями схемы синхронизации, с очень малым межсегментным временем (≤ 1,3 мкс).
  • Режим HISTORY – запись (до 80000 кадров) и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий.
  • Автоматические измерения более чем 50 параметров, поддержка статистики с построением гистограммы, трека, тренда, возможность измерения на выделенном с помощью курсоров участке осциллограммы.
  • 4 математических канала (БПФ анализ при длине памяти 8 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, корень квадратный и т.д.), поддержка редактора формул.
  • Широкий набор функций анализа данных, такие как поиск и навигация, цифровой вольтметр, частотомер, гистограмма осциллограмм, измерение АЧХ (график Боде), опциональные возможности по анализу мощности и анализ глазковых диаграмм/джиттера.
  • Опция 16-канального логического анализатора.
  • Опция функционального/генератора сигналов произвольной формы до 25 МГц.
  • Большой емкостной сенсорный дисплей с диагональю экрана 30,7 см. и разрешением 1280х800.
  • Интерфейсы: USB Hosts, USB Device (USBTMC), LAN(VXI-11/Telnet/Socket, карта micro SD, допусковый Контроль (Pass/Fail), выход синхронизации, HDMI.
  • Встроенный веб-сервер с поддержкой удаленного управления через порт LAN с помощью веб-браузера. Поддержка команды дистанционного управления SCPI. Поддержка управления с помощью мыши и клавиатуры.
