Viso LabSpion – сперктрогониофотеметр с нордическим характером

В общепринятом понимании освещение – это создание освещенности поверхностей предметов, обеспечивающее видимость этих предметов… При этом освещение бывает естественным, искусственным и смешанным.

Естественное освещение, являясь с физиологической точки зрения наиболее благоприятным для человека, не может полностью обеспечить его нормальную жизнедеятельность, поэтому еще в доисторические времена у людей возникла потребность в искусственном освещении.

В качестве искусственных источников света использовались костры, факелы, свечи, керосиновые лампы и т.д. На рубеже IX и XX вв. в быт стало прочно входить электрическое освещение, ставшее к настоящему времени основным; основной количественной нормируемой его характеристикой служит освещенность, которая устанавливается в пределах от 5 до 5000 лк в зависимости от назначения помещений, условий и рода выполняемой людьми работы.

При выборе искусственного освещения для улиц и площадей в качестве нормируемой величины используют среднюю яркость дорожных покрытий.

Рациональное освещение производственных помещений требует так называемого общего освещения всей площади. Оно во многих случаях дополняется местным освещением рабочих мест, образуя комбинированное. Устройство только местного освещения запрещено.

Освещение городов подразделяют на утилитарное и архитектурно-декоративное. Основной задачей первого является повышение безопасности движения транспорта и пешеходов. Известно, что на хорошо освещенных улицах количество дорожно-транспортных происшествий, (при прочих равных условиях) на 30 % меньше, чем на неосвещенных.

Количественные и качественные показатели установок утилитарного освещения регламентируются соответствующими нормами и правилами. Нормируются также качественные показатели освещения.
О масштабах современной светотехники можно судить по следующим цифрам. В нашей стране в настоящее время только в промышленности и сельском хозяйстве, в общественных и жилых зданиях и на улицах городов установлено более 1,5 млрд световых точек суммарной мощностью около 150 млн кВт.
При существующей динамике потребления к 2022 году это значение достигнет величины более 250 млрд кВт/ч в год. При этом наибольшее потребление формировали бы традиционные лампы накаливания, которые в соответствии с принятым Федеральным Законом подлежат замене.

В условиях рыночной экономики задачей оптимального проектирования и рациональной эксплуатации осветительных установок является обеспечение с наименьшими затратами требуемой освещенности.

А значит при производстве и подборе источников излучения света самое серьезное внимание должно быть уделено контролю светотехнических характеристик. В связи с этим производство должно иметь соответствующее оборудование для измерения параметров, таких как спектр излучения, координаты цветности, общий и частные индексы цветопередачи, формы тока, динамики разгорания ламп и других измеряемых характеристик. Как правило, для контроля всех параметров имеется специальная лаборатория с большим количеством приборов, но это слишком долго по времени и требует больших человеческих ресурсов.
Возникает вопрос, а можно ли упростить процесс? Можно.
Совершенно новую технологию измерения разработала датская компания Viso Systems.
Она представляет собой решение - гониометр, который включает спектрометр, как светочувствительный элемент и исключает необходимость дополнительного измерения с помощью интегрирующей сферы, где вся необходимая информация получается в течение одного измерения. Таким образом, скорость получения информации и проведение измерений значительно сокращаются.

Viso Systems была основана в 2005 году. За последние 15 лет она выросла и превратилась в процветающую компанию среднего размера, в которой работают одни из самых умелых и опытных профессионалов в области освещения.

За время работы Viso приобрела обширный опыт в разработке аппаратного и программного обеспечения, решений для измерения и управления освещением для различных приложений. Области знаний компании простираются от небольших встраиваемых решений до обширных приложений Windows. Оборудование и программное обеспечение Viso считаются одними из самых интуитивно понятных на рынке, будь то создание файлов LDT и IES или создание файлов PPFD для садового освещения. Системы Viso измеряют светильники диаметром до 1,5 метров. Более того, все аппаратные решения поставляются с включенным программным обеспечением Light Inspector, которое также позволяет пользователям настраивать свои отчеты, а также при желании отслеживать и отслеживать измерения.

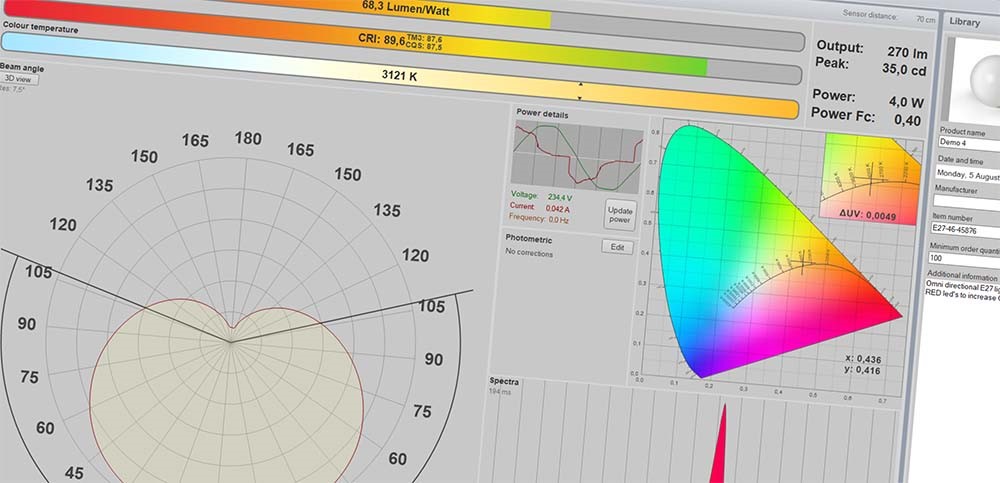

Viso Light Inspector® - это самый интуитивно понятный интерфейс фотогониометра и программное обеспечение для ПК на рынке. Он входит во все продукты Viso для измерения освещенности. Все измеренные данные отображаются в режиме реального времени, а фотометрические результаты отображаются графически, что дает вам быстрый обзор.

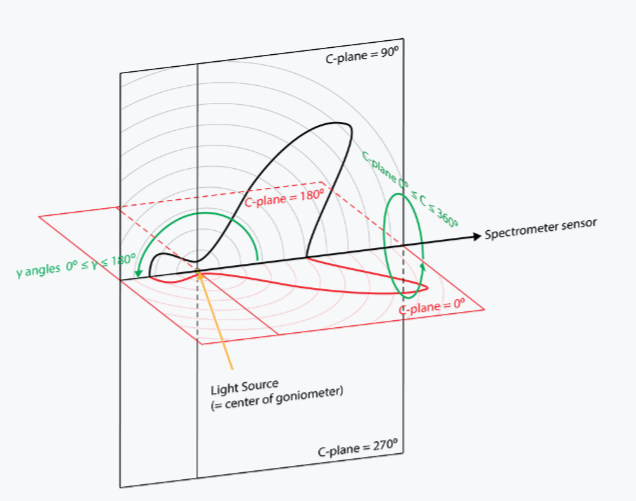

Измерения выполняются быстро: полное измерение в плоскости C с разрешением 5 градусов обычно занимает 15 секунд.

Программное обеспечение Light Inspector поддерживает индивидуальный дизайн отчетов в формате PDF. Эта мощная функция позволяет полностью настроить дизайн отчета для отображения фирменного стиля с помощью редактора Microsoft Word для создания собственных шаблонов отчетов. Эта функция позволяет отображать именно те данные, которые важны для ваших конкретных продуктов.

Листы технических данных для светодиодных компонентов (SMD, COB) содержат много информации об излучаемом свете. Гониометры от Viso Systems собирают всю информацию за одно измерение. Удобная приборная панель предоставляет вам идеальный обзор ваших измерений в режиме реального времени. Программное обеспечение выполняет автоматическую настройку и измерение гониометра. Light Inspector имеет обширные возможности вывода и подключается напрямую к MATLAB, LabVIEW и т. д.

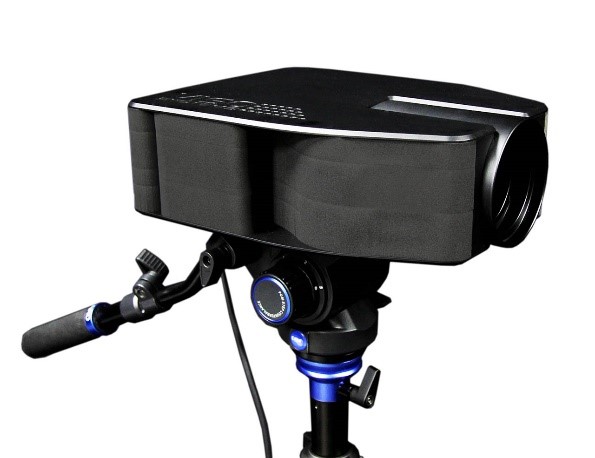

Сердце каждой измерительной системы Viso - это быстрый спектрометрический датчик. Используя спектрометр вместо фотометра, система регистрирует световые спектры, а не только световые количества. Эта уникальная функция позволяет системе измерять гораздо больше, чем просто пакеты светового потока и распределение света: все данные о цвете (например, CRI, CCT, TM30 и т. Д.) И даже цвет по углу. Следовательно, гониоспектрометр Viso сделает интегрирующую сферу ненужной.

Спектрометрические сенсоры основаны на передовой технологии пропускающих решеток. Непрерывное (не ступенчатое) движение гониометра позволяет выполнить измерение в С-плоскости всего за 30 секунд. Это делает сбор данных для измерения освещенности исключительно быстрым.

Viso предлагает полноценную систему измерения освещенности, которую можно установить практически в любом здании. Для создания идеальной лаборатории нашей самой большой системе требуется всего лишь пространство В2,5 x Ш2,5 x Г10 м.

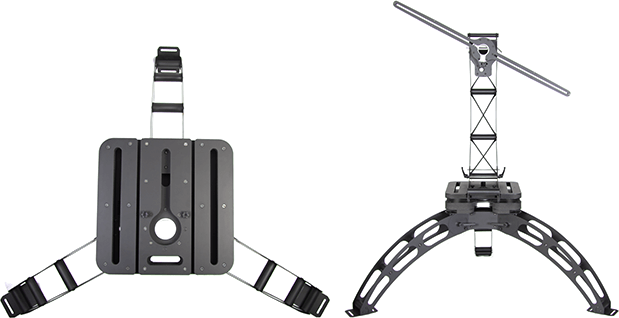

LabSpion® - это комплексное решение для измерения освещенности, охватывающее все источники света, от небольших ламп и светодиодных чипов до больших панелей и уличного освещения. Двухосевой гониометр позволяет системе измерять все трехмерное поле распределения для любого источника света. Благодаря использованию спектрометрического датчика и встроенного анализатора мощности уникальная технология Viso обеспечивает быстрые измерения и гарантирует быстрое измерение всех данных. Система предоставляет вам все фотометрические данные, а также данные, которые интегрирующие сферы предоставляют за одно измерение.

Источник света легко прикрепляется к гониометру, а вращение происходит быстро и бесшумно. Самое главное, LabSpion работает с источниками света до 25 кг и диаметром 1,5 м.

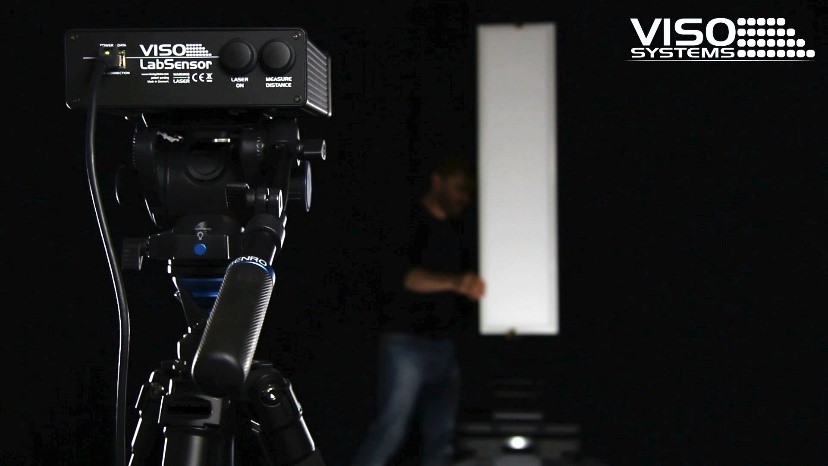

Процесс установки тоже очень прост. Установите и выровняйте основание LabSpion на устойчивой поверхности, желательно в темной комнате. Установите кронштейн гониометра на основание. Датчик спектрометра легко устанавливается на штатив и размещается на расстоянии в зависимости от размера измеряемой осветительной арматуры. Встроенный лазер автоматически определяет расстояние между двумя частями, поэтому выравнивание происходит быстро и точно. Система полностью готова к работе в течение 20 минут.

После этого система LabSpion готова к измерениям. Установите программное обеспечение Viso Light Inspector, подключите свой ноутбук к встроенному в базу анализатору мощности и начните измерения. Процесс автоматический с возможностью ручного управления. Сбор данных с одного C-плоскости занимает 15-30 секунд, что означает, что для сбора данных со всех плоскостей требуется примерно 15 минут.

В 2020 году Viso Systems представили «LabSensor UV-VIS», который измеряет как ультрафиолетовый, так и видимый свет одновременно. Новый датчик работает с гониометрами LabSpion и BaseSpion (настольный вариант).

Новая система обеспечивает трехмерное распределение УФ-излучения, а не только точечные измерения, а с помощью расширенных измерений также можно моделировать УФ-излучение для сценариев доз облучения. Примером может служить использование УФ-ламп для дезинфекции поверхностей без химикатов. Бактерицидный ультрафиолетовый свет может убить вирусы, бактерии и грибки на поверхности, в воздухе или в воде за считанные секунды. В последнее время бактерицидное действие УФ-излучения стало популярным при дезинфекции вируса COVID-19 (SARS-COV-2). Кроме того, УФ-свет также используется для различных видов светотерапии, УФ-загара и в промышленности (отверждение клея, полимеров и отпечатков).

Датчик включает усовершенствованный калибровочный источник света. С этой лампой вы можете делать свои собственные калибровки, когда вам это нужно. Это сократит время простоя лаборатории и затраты на калибровку.

УФ-дезинфекция и отверждение - это все о дозировке: продукт УФ-облучения и определенного времени воздействия на данный микроорганизм или полимер. Полная трехмерная характеристика УФ-излучения от источника света позволяет правильно рассчитать УФ-дозу в любом направлении и на любом расстоянии от источника.

Подробная характеристика светового потока в 3D необходима для обеспечения бактерицидного эффекта и минимизации времени воздействия и потребления энергии.

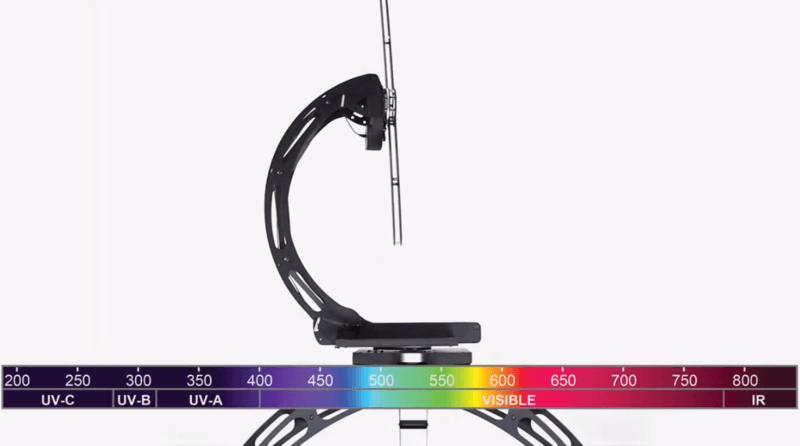

Для сравнения, обычный датчик LabSpion измеряет в диапазоне 360-830 нм. Диапазон датчика UV-VIS составляет 200-850 нм, включая УФ-A, УФ-B и большую часть диапазона УФ-C. Осветительные приборы для дезинфекции обычно излучают УФ-свет в диапазоне 200–300 нм. Таже данный датчик будет полезен производителям УФ-осветительных приборов и компонентов для отверждения полимеров и клеев.

Все гониоспектрометрические системы Viso включают встроенный анализатор мощности. Следовательно, при наличии стабильного сетевого питания нет необходимости во внешнем источнике питания. Система будет анализировать ситуацию с питанием при каждом измерении. Процедуры автоматического запуска гарантируют надлежащий прогрев источника света и стабильную подачу питания во время испытания. Выходные данные включают данные о мощности, эффективности и даже коэффициенте мощности и смещения.

Для измерения света, т. Е. Для захвата светового потока, излучаемого источником света в комнату, необходимо либо обеспечить условия темноты, либо отделить фоновое освещение от измеряемого света. Хотя мы рекомендуем проводить измерения при отсутствии окружающего освещения, технология Viso дает вам возможность коррекции внешнего освещения в программном обеспечении Viso Light Inspector. Сбор данных состоит из двух этапов: сначала измеряется фоновая освещенность при выключенном источнике света. Затем измерение повторяется при освещенном источнике света. Затем с помощью уникального алгоритма Viso результат измерения фонового излучения вычитается из общей освещенности и представляется полученное в результате измеренное распределение света для образца света.

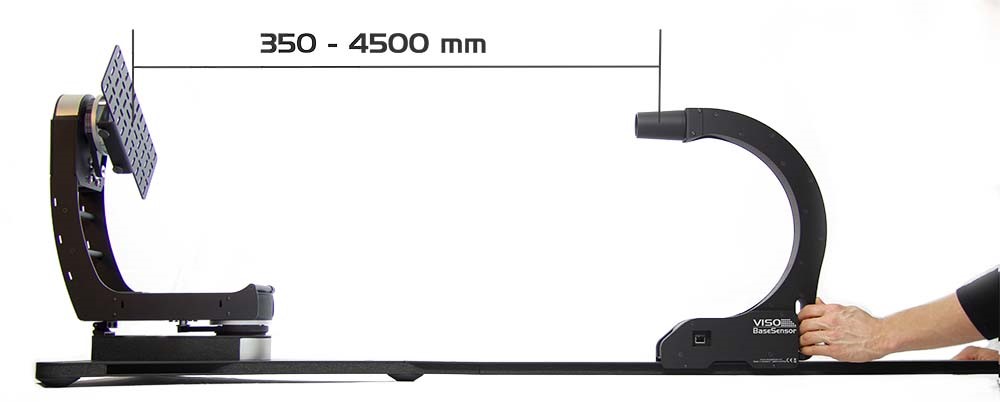

Система Viso BaseSpion особенно хорошо подходит для измерения светодиодов RGB, светодиодов COB и светодиодов SMD. Высокоскоростные спектрометрические датчики - это технология, лежащая в основе всех систем измерения света Viso. Следовательно, все данные основаны на полноспектральных гониометрических измерениях. Измерение происходит быстро: одна полная плоскость (= две С-плоскости) с разрешением 5 ° измеряется всего за 20 секунд. Поскольку все данные генерируются системой Viso, нет необходимости в последующих измерениях объединяющей сферы.

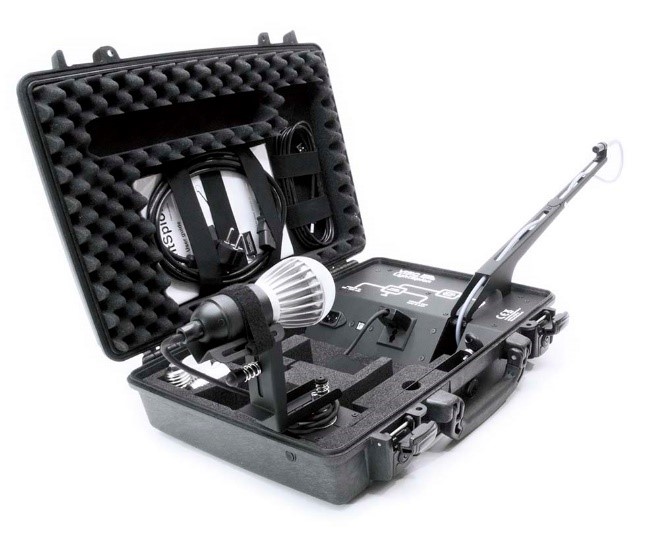

Портативный LightSpion - отличный выбор для измерения светодиодных компонентов, а также небольших круглосимметричных источников света, таких как бытовые лампочки.

Исходя из всего вышесказанного можно сделать вывод, что с таким оборудованием нет необходимости пользоваться услугами сторонних светотехнических лабораторий, что значительно экономит время и бюджет. Выбирайте систему, которая подходит для решения ваших задач и наслаждайтесь работой!
