Описание

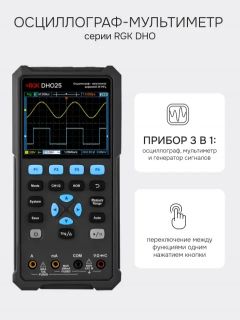

Осциллограф-мультиметр RGK DHO100G представляет собой комбинированный измеритель промышленного класса, который позволяет выполнять базовую оперативную диагностику электросилового оборудования и электронных устройств. Компактный и легкий, прибор снабжен аккумуляторным питанием, благодаря чему оптимально подходит для мобильного использования. Он обеспечивает выдачу тестовых сигналов, отслеживание формы сигнала в разных точках проверяемых систем по двум каналам в полосе частот до 100 МГц, а также определение численных значений основных электрических параметров, исключая необходимость задействования дополнительного инструментария.
Функциональные возможности

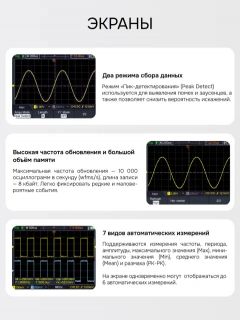

2-канальный осциллограф-мультиметр RGK DHO100G поддерживает сбор данных в режиме стандартного семплирования или детектирования пиков, курсорные и 7 видов автоматических измерений, из которых 6 показателей могут отображаться на дисплее одновременно. Генератор способен воспроизводить 4 вида стандартных сигналов и 8 произвольных предустановленных форм. При выполнении контактных измерений обеспечивается отображение показаний с разрядностью до 20 000 отсчетов и доступен режим True-RMS.
Особенности
- 3,5-дюймовый цветной графический дисплей с настраиваемой подсветкой обладает широкими углами обзора, благодаря чему цифровой осциллограф подходит для использования на открытом воздухе в полевых условиях.

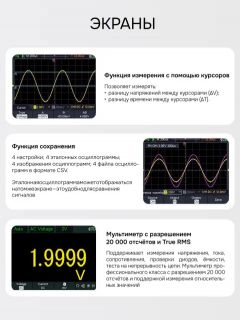

- Встроенная энергонезависимая память обеспечивает запись и воспроизведение осциллограмм, сохранение снимков с экрана при необходимости документирования показаний, а также 4 наборов настроечных данных.

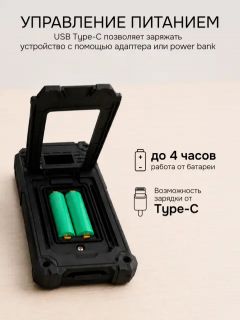

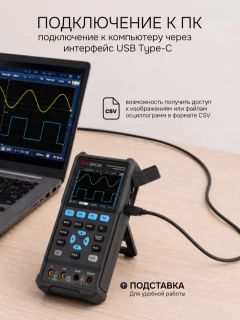

- Порт USB-C служит для подключения сетевого адаптера с целью подзарядки батарей прибора, поддерживая возможность задействования внешнего повербанка для увеличения времени непрерывной работы; при подключении к ПК интерфейс используется для обмена данными и позволяет реализовать режим дистанционного управления измерителем.
Безопасность

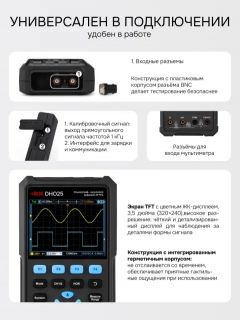

Портативный осциллограф-мультиметр RGK DHO100G выполнен в прочном двухслойном корпусе и снабжен ВЧ-входами, которые соответствуют категории электрозащиты CAT II 400 В, выходом генератора с регулируемым импедансом и коннекторами для подключения контактных щупов. Измерительный контур мультиметра выдерживает переменное/постоянное напряжение до 750/1000 В соответственно, позволяя выполнять замеры в щитовых, коммутационных коробках промышленного оборудования и т.п. BNC коннекторы для недопущения случайных замыканий оснащены пластиковыми насадками, а входы для измерения силы тока защищены внутренним предохранителем.
Технические характеристики
|
Количество каналов
|
2
|
|---|---|
|
Полоса пропускания
|
100 МГц
|
|
Частота дискретизации
|
500 Мвыб/с
|
|
Наличие генератора сигналов
|
есть
|
|
Входное сопротивление
|
1,00±0,02 МОм
|
|
Диапазон значений коэффициента отклонения Ко
|
от 10 до 10 мВ/дел
|
|
Пределы допускаемой относительной погрешности коэффициента отклонения
|
±3%
|
|
Диапазон значений коэффициента развертки (с шагом 1-2-5)
|
от 2 до 1000 нс/дел
|
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки
|
±0,0001%
|
|
Время нарастания переходной характеристики для модификаций
|
3,5 нс
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
±1·10-4%
|
|
Переменное напряжение
|
200 мВ - 750 В
|
|
Постоянное напряжение
|
200 мВ - 1000 В
|
|
Переменный ток
|
200 мА - 10 А
|
|
Постоянный ток
|
200 мА - 10 А
|
|
Сопротивление
|
200 Ом - 100 Мом
|
|
Ёмкость
|
20 нФ - 2 мФ
|
|
Напряжение переменного тока
|
от 100 до 240 В
|
|
Частота переменного тока
|
50 Гц
|
|
Потребляемая мощность
|
5 Вт
|
|
Питание от батареи, напряжение постоянного тока
|
3,7 В
|
|
Температура окружающей среды
|
от 0°С до 40°С
|
|
Относительная влажность
|
90%
|
|
Размеры
|
198 x 96 x 38 мм
|
|
Вес
|
0,6 кг
|

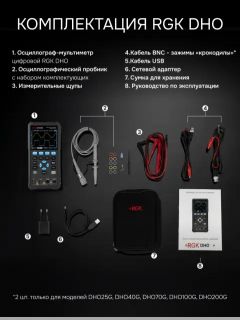

Комплектация
-
Осциллограф - мультиметр RGK DHO100G
-
Измерительные щупы
-
Кабель BNC - зажимы "крокодилы" - 2 шт.
-
Сетевой адаптер
-
Кабель USB
-
Осциллографический пробник с набором комплектующих
-
Руководство по эксплуатации
