Описание

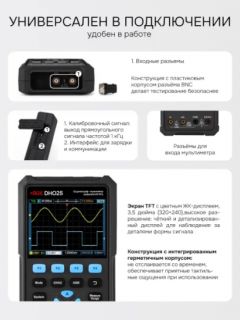

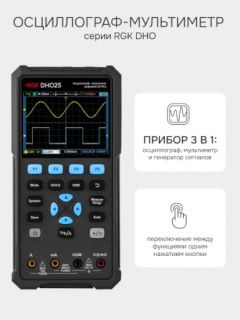

Осциллограф-мультиметр RGK DHO25 специально разработан для мобильных измерений. Он выполнен в прочном компактном корпусе и объединяет в себе функциональные возможности двух наиболее востребованных диагностических инструментов, обеспечивая точное измерение электрических параметров и отображение формы сигналов в полосе частот до 25 МГц, при максимальной частоте дискретизации 250 Мвыб/с. Данная модель обладает самой привлекательной ценой среди изделий своей линейки и пользуется популярностью среди специалистов сервисных и ремонтных служб, а также домашних мастеров.
Преимущества
- 2-канальное исполнение осциллографа позволяет одновременно визуально контролировать два различных сигнала, например, на входе и выходе тестируемого устройства либо от разных, работающих параллельно контуров, повышая эффективность диагностики.
- Комбинированное питание – при автономном применении цифровой осциллограф работает от сменных аккумуляторов популярного формата 18650, а также может функционировать от подключаемого через порт USB-C повербанка; для эксплуатации в стационарных условиях служит сетевой адаптер.

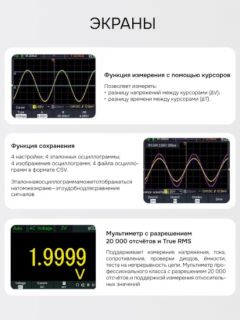

- Встроенная энергонезависимая память дает возможность сохранять осциллограммы и снимки с экрана, используя их для сравнения или передачи на ПК, а также группы настроек для быстрого вызова.
Особенности

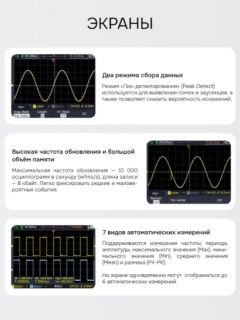

От более дешевых устройств подобного типа других производителей осциллограф-мультиметр RGK DHO25 отличается повышенной частотой обновления, до 10 000 осц./с, и увеличенной длиной записи, до 8 Кб, благодаря чему подходит для отслеживания сложных сигналов, позволяя регистрировать редкие непериодические события. Изделие поддерживает режим детектирования пиков, эффективнее выявляя помехи. Как мультиметр, прибор способен измерять переменное напряжение номиналом до 750 В и постоянное напряжение до 1000 В, а выполняя функции осциллографа выдерживает напряжение на входах до 400 В, обеспечивая возможность тестирования электросилового оборудования, в том числе трехфазного. Определяя истинное среднеквадратическое значение переменного напряжения и силы тока в режиме мультиметра, прибор выдает более точные показания при искажении синусоидальной формы сигнала, благодаря чему подходит для промышленного применения.

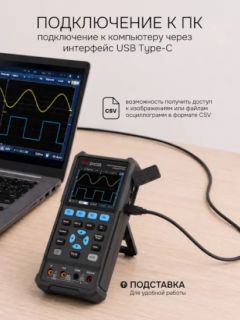

При отслеживании формы сигналов осциллограф-мультиметр способен фиксировать 7 видов основных параметров в автоматическом режиме, а также поддерживает курсорные измерения. При подключении к ПК по USB каналу реализуется дистракционный режим работы.
Технические характеристики
|
Количество каналов
|
2
|
|---|---|
|
Полоса пропускания
|
25 МГц
|
|
Частота дискретизации
|
250 Мвыб/с
|
|
Наличие генератора сигналов
|
нет
|
|
Входное сопротивление
|
1,00±0,02 МОм
|
|
Диапазон значений коэффициента отклонения Ко
|
от 10 до 10 мВ/дел
|
|
Пределы допускаемой относительной погрешности коэффициента отклонения
|
±3%
|
|
Диапазон значений коэффициента развертки (с шагом 1-2-5)
|
от 5 до 1000 нс/дел
|
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки
|
±0,0001%
|
|
Время нарастания переходной характеристики для модификаций
|
14 нс
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
±1·10-4%
|
|
Переменное напряжение
|
200 мВ - 750 В
|
|
Постоянное напряжение
|
200 мВ - 1000 В
|
|
Переменный ток
|
200 мА - 10 А
|
|
Постоянный ток
|
200 мА - 10 А
|
|
Сопротивление
|
200 Ом - 100 Мом
|
|
Ёмкость
|
20 нФ - 2 мФ
|
|
Напряжение переменного тока
|
от 100 до 240 В
|
|
Частота переменного тока
|
50 Гц
|
|
Потребляемая мощность
|
5 Вт
|
|
Питание от батареи, напряжение постоянного тока
|
3,7 В
|
|
Температура окружающей среды
|
от 0°С до 40°С
|
|
Относительная влажность
|
90%
|
|
Размеры
|
198 x 96 x 38 мм
|
|
Вес
|
0,6 кг
|

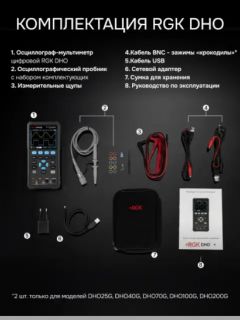

Комплектация
-
Осциллограф - мультиметр RGK DHO25
-
Измерительные щупы
-
Кабель BNC - зажимы "крокодилы"
-
Сетевой адаптер
-
Кабель USB
-
Осциллографический пробник с набором комплектующих
-
Руководство по эксплуатации
