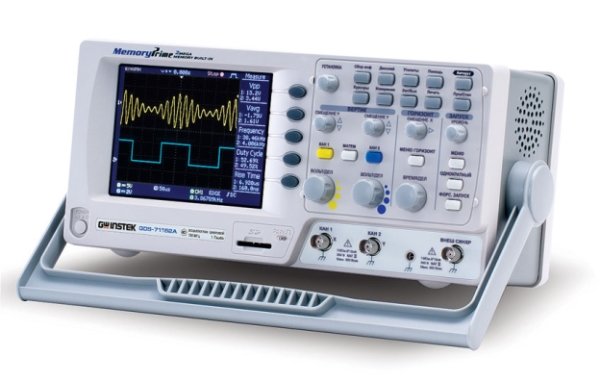

Осциллографы цифровые запоминающие GDS-71102A

Артикул: 1-4689

•  Количество каналов 2
Полоса пропускания 60, 100 и 150 МГц
Частота дискретизации: 1 ГГц – на канал (эквивалентная 25 ГГц)
Объем памяти 1 Мб на канал (2 Мб – при объединении)
27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT)
Режим автоизмерения временных задержек 2-х сигналов (8 параметров)
Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления
Функций математики: сложение, вычитание, умножение
Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Режимы растяжки окна, самописец и XY
Синхронизация по длительности импульса и ТВ
Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
Память: 15 осциллограмм, 15 профилей настроек
Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%)
Интерфейс: USB 2.0 для управления
Слот SD (Secure Digital) для записи данных на карты памяти
Цветной TFT-дисплей с регулируемой яркостью
Русифицированное меню, 3 года гарантии

Особенности

•  Количество каналов 2
Полоса пропускания 60, 100 и 150 МГц
Частота дискретизации: 1 ГГц – на канал (эквивалентная 25 ГГц)
Объем памяти 1 Мб на канал (2 Мб – при объединении)
27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT)
Режим автоизмерения временных задержек 2-х сигналов (8 параметров)
Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления
Функций математики: сложение, вычитание, умножение
Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Режимы растяжки окна, самописец и XY
Синхронизация по длительности импульса и ТВ
Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
Память: 15 осциллограмм, 15 профилей настроек
Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%)
Интерфейс: USB 2.0 для управления
Слот SD (Secure Digital) для записи данных на карты памяти
Цветной TFT-дисплей с регулируемой яркостью
Русифицированное меню, 3 года гарантии

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
КАНАЛ
ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИЯ
Число каналов 2
Полоса пропускания (-3 дБ) 0…100 МГц
Ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания ≤ 3,5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик, до 1 кГц)
Диапазон смещения ±0,4 В – при 2 мВ/дел…50 мВ/дел
± 4 В – при 10 мВ/дел…500 мВ/дел
± 40 В – при 1 В/дел…5 В/дел
Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный,
канал 1 и 2
Математика +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5),
самописец 250 мс/дел – 50 с/дел
Погрешность установки Кразв. ± 0,01 %
Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
СИНХРОНИЗАЦИЯ Источники синхросигнала Канал 1, канал 2, сеть, внешний (Ext)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность
синхронизации
0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВ
АНАЛОГО-ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит
Частота дискретизации 1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции)
Эквив. частота дискретиз. 25 ГГц
Длина записи 1 МБ (2 Мб при объединении каналов)
Пиковый детектор 10 нс
Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
КУРСОРНЫЕ
ИЗМЕРЕНИЯ
Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ
ИЗМЕРЕНИЯ
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза;
 +τ; -τ; коэф. заполнения (%)
Измерение t задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
ДОПОЛНИТЕЛЬНЫЕ
ВОЗМОЖНОСТИ
Интерфейс USB, SD (файлы BMP, CSV- cохр.
экранов и SET- профилей)
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3о до 100 кГц
Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей
Выход калибратора Встроенный выход калибратора (меандр)
в диапазоне 1 …100 кГц
(разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%)
ОБЩИЕ ДАННЫЕ




ЖК-дисплей Цветной (TFT), диагональ14см, 8 х 10 дел
(разрешение 320 х 240)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры 140 х 142 х 310 мм
Масса 2,5 кг
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2)
