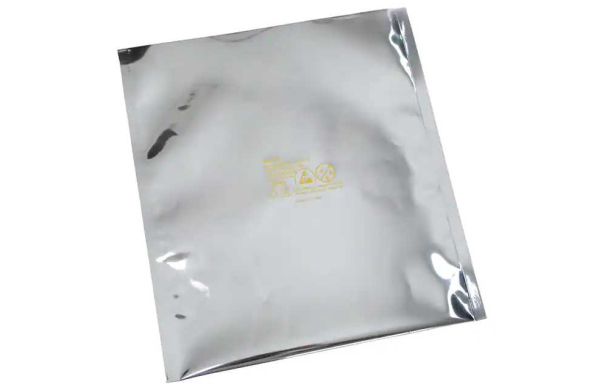

Пакеты антистатические SCS Dri-Shield 2000, влагозащитные (100 шт/упак.), SCS (DESCO)
Особенности антистатических влагозащитных металлизированных пакетов, серии SCS Dri-Shield® 2000, SCS (DESCO).
Эти влагозащитные металлизированные антистатические пакеты с алюминиевыми защитными слоями предназначены для обеспечения защиты от электростатических разрядов и влажности, чувствительных электронных компонентов и материалов. Пакеты подходят для тепловой спайки (запайки) и вакуумной упаковки. На пакетах напечатан символ защиты от ESD и влаги, а также указан код (номер партии) для отслеживания.
Антистатические влагозащитные пакеты SCS серии Dri-Shield® 2000 изготовлены из нескольких слоев металлизированного сложного полиэфира и полиэтилена. Полиэстер обеспечивает устойчивость к проколам. Металлизированные слои предназначены для экранирования электростатических разрядов (ESD) и помочь свести к минимуму проникновение электрического поля, обеспечивая при этом защиту от влаги.
Основные характеристики антистатических влагозащитных металлизированных пакетов, серии SCS Dri-Shield® 2000:
- Скорость проникновения водяных паров (MVTR): < 0.035 грамм/100 кв. дюймов за 24 часа по MIL-STD-3010C Method 3030.
- Усилие разрыва: 7800 PSI, 54 MPa по ASTM D882.
- Сопротивление проколу: 20 lbs, 89 N по MIL-STD-3010C Method 2065.
- Прочность шва: 15 lbs, 66 N по ASTM D882.
- Толщина: 0.0036" (3.6 mil), 0.0914 мм +/-10% по MIL-STD-3010C Method 1003.
- Маркировка адгезии: соответствует по IPC-TM-650 2.4.1.
- ESD защита: < 10 nJ по ANSI/ESD STM11.31.
- Поверхностное сопротивление (внутри): 1 x 10E4 - 1 x 10E11 Ом по ANSI/ESD STM11.11.
- Поверхностное сопротивление (снаружи): 1 x 10E4 - 1 x 10E11 Ом по ANSI/ESD STM11.11.
- Затухание EMI: 45 dB (1 – 10 GHz).
- Чистота: силикон не обнаружен (по FTIR).
- Температура тепловой спайки: 140ºC – 204°C.
- Время тепловой спайки: 0.6 – 4.5 секунд.
- Давление: 30 – 70 PSI, 206 – 482 KPa.
- Пакеты не содержат аминов, силиконов и тяжелых металлов.
- На пакетах нанесена маркировка желтым цветом (знак защита от ESD) и защита от влажности, в соответствии с требованиями стандарта IEC 61340-5-1 и IEC 61340-5-3.
- Подходят для вакуумной запайки.
- Поставляются в упаковках (в упаковке 100 штук).
- Страна изготовитель: США.
- Бренд: SCS (Desco).
Доступные размеры:
- 75x125мм
- 100x150мм
- 100x610мм
- 125x760мм
- 150x200мм
- 150x255мм
- 150x610мм
- 150x760мм
- 180x480мм
- 200x255мм
- 200x305мм
- 255x305мм
- 255x510мм
- 255x610мм
- 255x660мм
- 255x760мм
- 305x305мм
- 305x405мм
- 305x455мм
- 355x610мм
- 355x760мм
- 380x455мм
- 405x455мм
- 455x455мм
- 455x610мм
Примечание: Полная концепция упаковки для электроники требует трех элементов:
- Влагозащитные пакеты - для защиты.
- Влагопоглотитель (абсорбер, силикагель) - для поглощения влаги.
- Карта индикатора влажности - для контроля уровня влажности внутри пакета.
Соответствие действующим стандартам антистатических влагозащитных пакетов, SCS Dri-Shield® 2000:
- ГОСТ IEC 61340-5-1-2019. Электростатика. Защита электронных устройств от электростатических явлений.
- ГОСТ Р 53734.5.2 (IEC 61340-5-2). Электростатика. Защита электронных устройств от электростатических явлений. Руководство по применению.
- ГОСТ Р 53734.5.3 (IEC 61340-5-3). Электростатика. Защита электронных устройств от электростатических явлений. Требования к упаковке изделий, чувствительных к электростатическим разрядам
- ГОСТ Р 53734.2.3 (IEC 61340-2-3) Электростатика. Часть 2.3. Методы определения электрического сопротивления твердых плоских материалов, используемых с целью предотвращения накопления электростатического заряда.
- ГОСТ IEC 61340-4-8. Электростатика. Методы испытаний для прикладных задач экранирование электростатического разряда. Пакеты.
- ANSI/ESD S20.20; ANSI/ESD S541; ANSI/ESD S541; EIA 541; JESD625-A; EIA 583; ANSI/ESD STM11.4; MIL-STD-3010C Method 1003; MIL-STD-3010C Method 3030; MIL-STD-3010C Method 2065; ASTM D882; IPC-TM-650 2.4.1; ANSI/ESD STM11.31; ANSI/ESD STM11.11; FTIR.
