Паяльная станция "Магистр Ц20-Т6.1 про", 300х300мм, 220В пайка по термопрофилю
Установка предназначена для монтажа (пайки) SMD элементов на печатные платы по термопрофилю. Кроме того установка может быть использована для демонтажа SMD элементов с печатных плат, контролируемого подогрева SMD элементов (например керамических) перед монтажом, а также для осуществления предварительного подогрева печатных плат при операциях ручной пайки (ремонт изделий).

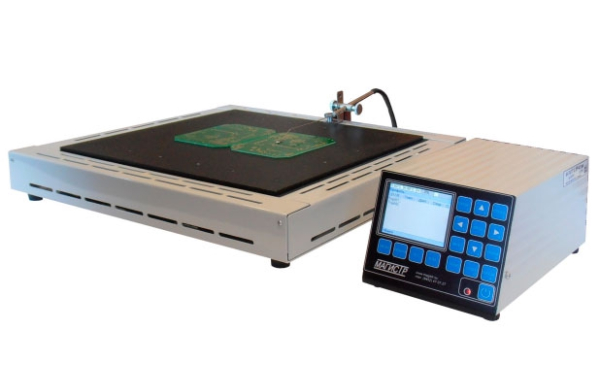

Установка состоит из двух основных частей — термостола и управляющего блока. Термостол представляет собой плоскую нагреваемую поверхность, на которой располагают платы, либо другие нагреваемые элементы. На боковой стороне термостола размещен внешний термодатчик, который находясь в контакте с нагреваемым объектом (печатной платой) контроллирует процесс нагрева.
При монтаже SMD элементов на печатные платы (либо демонтаже SMD элементов с них) термостол дополнительно накрывается крышкой для уменьшения утечки подводимого тепла. Термостол и внешний термодатчик при помощи соединительных кабелей подключены к управляющему блоку.
Технические характеристики:
| Параметр | Значение |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 198-242 |
| Потребляемая мощность, ВА, не более | 2110 |
| Минимальная поддерживаемая температура, ºС | 100 |
| Максимальная поддерживаемая температура, ºС | 300 |
| Точность поддержания температуры, не хуже, % | ± 5 |
| Максимальная скорость нагрева, ºС/сек | 0.4 |
| Мощность нагревательного элемента, Вт | 2100 |
| Максимальное количество термопрофилей | 250 |
| Максимальное число элементов термопрофиля | 15 |
| Размер поверхности для размещения плат, мм | 300 x 300 |
| Габаритные размеры блока управления, мм, не более | 220x120x100 |
| Масса блока управления, кг, не более | 2 |
| Габаритные размеры стола, мм, не более | 390x390x135 |
| Масса стола, кг, не более | 7 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Термостол | 1 |
| 2 | Блок управления | 1 |
| 3 | Внешний термодатчик | 1 |
| 4 | Устройство крепления термодатчика | 1 |
| 5 | Крышка термостола | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Паспорт | 1 |
| 8 | Тара | 1 |
