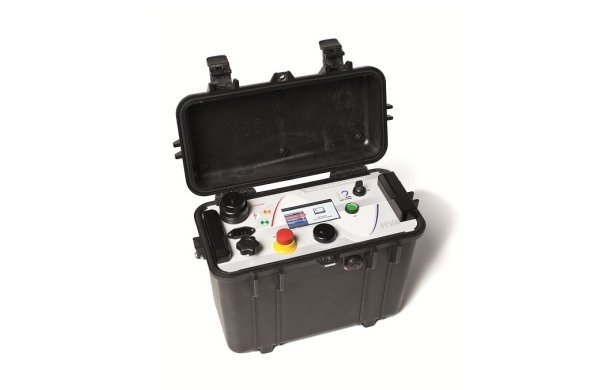

Портативная высоковольтная испытательная установка СНЧ HV Diagnostics HVA28TD

Артикул: 1-4208

• Входное напряжение питания: 110 - 230 В 50 Гц (400 ВА)
Выходное напряжение
• Синусоидальное: 0 - 28 кВ пиковое, 20 кВ действ.
• Постоянное: ± 0 - 28 кВ
• Прямоугольник: 28 кВ
• Погрешность: ± 1 %
• Разрешение: 0.1 кВ
• Выходной ток: 0 - 20 мA Разрешение: 1 мкA / Погрешность: ± 1 %
• Частота выходного сигнала: 0.01….0.1 Гц с шагом 0.01 Гц (предустановка 0.1Гц), автоматический выбор частоты
• Память: 50 ячеек памяти, энергонезависимая
• Режим работы по времени: Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ Комп. нтерфейс
• Размеры: 430 x 240 x 340 мм
• Вес: 14,0 кг





Портативная высоковольтная испытательная установка СНЧ HV Diagnostics HVA28TD


Оборудование позволяет Вам быстро и эффективно находить повреждения, а также точно и достоверно диагностировать состояние ваших сетей и высоковольтного оборудования, повышая, тем самым, надежность и ресурс их работы.

Основанная в Австрии, компания b2 GmbH Group (торговая марка HV Diagnostics) специализируется на разработке и производстве самых современных высоковольтных приборов и диагностического оборудования для тестирования и испытания высоковольтных кабелей, трансформаторов, выключателей, двигателей и другого разнообразного оборудования, используемого в энергетике, на производстве и в строительстве. Компания b2 имеет несколько десятилетий опыта в разработке и производстве высоковольтных испытательных установок и диагностических систем для кабелей из сшитого полиэтилена. Несколько сотен установок "сверхнизкой частоты» (СНЧ - 0.1 Гц), проданных за последние несколько лет, позволяют нам иметь непосредственную связь с конечным заказчиком и как следствие обеспечивают нас важнейшей новой информацией для дальнейшего улучшения нашей продукции и новых инновационных решений.


СУПЕРпортативная высоковольтная СНЧ-установка для испытания и диагностики кабеля на 6 и 10кВ

• Переменное напряжение СНЧ (VLF)
• Постоянное DC
• Испытание как жил, так и оболочки кабеля
• Режим начального прожига
• Режим поиска места повреждения оболочки кабеля
• Автоматическое дублированное электронное и механическое разрядное устройство
• Встроенный индикатор наличия внешнего напряжения до 12кВ
• Передача данных через USB-порт
• Меню установки на русском языке
• Включена в гос реестр средств измерений РФ
• Максимальная выходная нагрузка до 10 мкФ
• Сверхкомпактная и легкая (всего 14 кг) испытательная установка HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Позволяет испытывать СПЭ кабели на 6 и 10кВ, длиной до 1500 м при частоте 0,1Гц (0.5 мкФ @ 0.1 Гц @ 20kВ действ).
• При изменении частоты выходного сигнала можно испытывать и более протяженные кабели длиной до 10км (см. технические данные).
• Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектрических потерь tan δ с точностью 1x 10-4


Наиболее современная, самая безопасная, компактная и наиболее легкая по весу из всех предлагаемых покупателям высоковольтных СНЧ установок.

Теперь испытание кабеля – установок серии HVA это быстро и безопасно

С начала 70-х годов кабели с изоляцией из сшитого полиэтилена активно заменяют кабели с бумажно–масляной изоляцией. Низкие величины относительной диэлектрической проницаемости, большой запас термической стойкости стали главной причиной, заставившей выбрать сшитый полиэтилен, как изоляционный материал для кабелей среднего и высокого напряжения. Высоковольтные кабели с изоляцией из сшитого полиэтилена (СПЭ) согласно нормативам нельзя испытывать традиционными методами, так как в процессе испытаний постоянным током в кабеле формируются объемные заряды, распределяющиеся неравномерно в структуре основной кабельной изоляции, что может приводить к значительному снижению ресурса всего кабеля. Обширные исследования и накопленный опыт при испытаниях также показывают, что испытания повышенным постоянным напряжением далеко не всегда позволяют сделать достоверное заключение о состоянии кабеля, а в ряде случаев могут значительно снижать прочность его изоляции. Доказано, что испытания высоким постоянным напряжением уменьшают срок эксплуатации кабелей и значительно увеличивают рост водных триингов (дефектов изоляции). Поэтому для испытания как новых, так и находящихся в эксплуатации СПЭ-кабелей (а также кабелей с бумажно масляной изоляцией) на сегодняшний день рекомендуется применять установки сверхнизкой частоты (СНЧ; или VLF - Very Low Frequency). Такие испытания не
влияют на состояние материала изоляции и кабель не теряет своих свойств. Использование высоковольтного тестирования переменным синусоидальным напряжением сверхнизкой частоты позволяет оперативно и точно определить дефекты изоляции, пока они не достигли критических значений и не привели к дорогому и длительному ремонту Синусоидальная форма сигнала является наиболее предпочтительной ри тестировании кабеля с изоляцией из сшитого полиэтилена, так как позволяет максимально быстро обнаружить дефект изоляции. Преимущества синусоидального испытательного напряжения 0.1 Гц при тестировании кабелей из сшитого полиэтилена состоит в том, что напряжение такой формы не зависит от величины нагрузки - это обозначает, что положительная и отрицательная половины цикла абсолютно идентичны. Из-за этого не может произойти накопление постоянной составляющей и создаться объемный заряд, который может впоследствии повредить участок изоляции что приведет в дальнейшем к повреждению кабеля в эксплуатации.


Установка HVA – все что нужно для испытания любого типа кабеля

При испытаниях кабелей установка может применяться как на кабелях из сшитого полиэтилена так и с бумажно-маслянной изоляцией. В дополнение установка HVA может использоваться для испытаний как основной изоляции кабеля так и изоляции его оболочки. На выходе установки может быть получено три разных вида плавно регулируемого по амплитуде напряжения: постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом. Процесс испытания в зависимости от производственных условий может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система позволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели. Установка может также использоваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определения места повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции отображается величина действующего значения пробивного напряжения. Если активирован режим удержания тока пробоя (создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальнейшем ускорить определение места повреждения.


Преимущества Теперь испытание кабеля – установок серии HVA

• ВСЕ В ОДНОМ : Высоковольтное испытание переменным напряжением СНЧ (0.1Гц), Постоянным напряжением DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля.
• Тестирование вакуумных камер высоковольтных выключателей.
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, вне зависимости от нагрузки позволяет избежать формирования остаточных емкостных зарядов в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию.
• Большой ЖК дисплей с подсветкой - на дисплее прибора отображается осциллограмма формы выходного напряжения а также все значения параметров испытания – напряжение, ток, емкость, сопротивление, время
• Моноблочная, ударопрочная конструкция прибора.
• Огромный потенциал тестирования по емкости (до 12мкФ), что соответствует 30км одной фазы высоковольтного кабеля или 10км кабеля при тестировании одновременно трех фаз.
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины емкости нагрузки.
• В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы.
• Защита от короткого замыкания в случае пробоя изоляции.
• В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц; емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия). Переоборудование из испытательной установки в систему диагностики кабеля просто путем добавления к установке HVA модулей измерение тангенса дельта на частоте 0,1 Гц (TD) и измерение частичных разрядов (PD).


HVA 30


HVA 30
Применение

• Кабели: всех возможных существующих видов изоляции :
СПЭ, бумажно-масляная, этиленпропилен, кабель ПВХ , кабели с комбинированной изоляцией
• Генераторы
• Емкости
• Выключатели
• Трансформаторы
• Двигатели
• Изоляторы
• Муфты




Характеристики
Входное напряжение питания 110 - 230 В 50 Гц (400 ВА)
Выходное напряжение
Синусоидальное 0 - 28 кВ пиковое, 20 кВ действ.
Постоянное ± 0 - 28 кВ
Прямоугольник 28 кВ
Погрешность ± 1 %
Разрешение 0.1 кВ
Выходной ток 0 - 20 мA
Разрешение 1 мкA / Погрешность: ± 1 %
Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01 Гц (предустановка 0.1Гц), автоматический выбор частоты
Максимальная выходная нагрузка (при макс. напряжении) 0.5 мкФ @ 0.1 Гц @ 20kВ действ. (Прим. 1500 м кабель)
5.0 мкФ @ 0.01 Гц @ 20kВ действ. (Прим 3000 м кабель)
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
Режимы работы установки Высоковольтное испытание переменным напряжением СНЧ, постоянным напряжением DC
(положительной или отрицательной полярности), прожиг изоляции, испытание жил/ оболочки кабеля,
режим поиска места повреждения оболочки кабеля, испытание вакуумных выключателей
Безопасность Встроенный индикатор наличия внешнего высокого напряжении до 12кВ. Авт. разрядное устройство
Память 50 ячеек памяти, энергонезависимая
Измерительный блок установки Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и / или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного
напряжения в реальном времени
Режим работы по времени Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Высоковольтные кабели Стандартные, длиной 4,5 м с зажимами-крокодилами
Программное обеспечение ПО “HVA Control Center” в комплекте поставки
Комп. интерфейс
RS232 Да
USB USB флеш карта
Внешние условия Температура хранения: -25 °C до +70 °C, Рабочая температура: -10 °C до +45 °C
Размеры 430 x 240 x 340 мм
Вес 14,0 кг
Опции HVA28TD имеет интегрированную систему диагностики кабельных линий методом измерения тангенса угла диэлектрических потерь tan δ с точностью 1x 10-4, PD30, Модуль для диагностики методом частичных разрядов 30кВ
