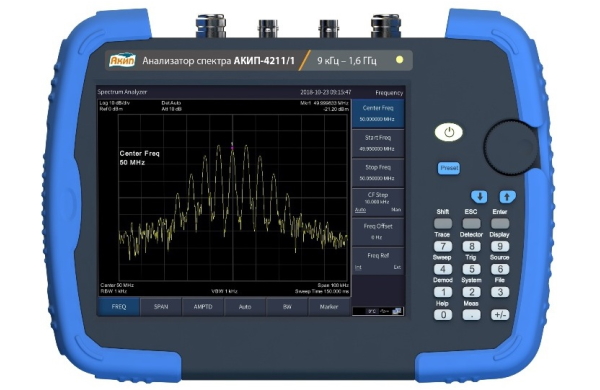

Портативный анализатор спектра АКИП-4211/1

Артикул: 1-385160

  • Частотный диапазон: 9 кГц ...1,6 ГГц;
  • Средний уровень собственных шумов: < -150 дБм;
  • Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
  • Разрешение полосы пропускания (RBW) от 10 Гц;
  • Программная опция: трекинг генератор (TG);
  • Встроенный предусилитель, маркерные измерения;
  • Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор;
  • Демодуляция АМ/ЧМ сигналов;
  • Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768);
  • Интерфейсы: USB (USB TMC), LAN

Особенности

  • Портативный анализатор спектра;
  • Частотный диапазон: 9 кГц ...1,6 ГГц (АКИП-4211/1) 9 кГц ...3,6 ГГц (АКИП-4211/2);
  • Средний уровень собственных шумов: < -150 дБм;
  • Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
  • Разрешение полосы пропускания (RBW) от 10 Гц;
  • Программная опция: трекинг генератор (TG);
  • Встроенный предусилитель, маркерные измерения;
  • Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор;
  • Демодуляция АМ/ЧМ сигналов;
  • Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768);
  • Интерфейсы: USB (USB TMC), LAN;
  • Встроенный литиевый аккумулятор, до 4 часов непрерывной работы;
  • При активации опции «Трекинг генератор»/TG) доступен режим формирования непрерывного гармонического колебания 35 МГц … 3,6 ГГц (ВЧ генератор/ синусоид. форма), диапазон регулировки уровня -40 дБм…0 дБм (только для АКИП-4211/2).

Технические характеристики

Параметр АКИП-4211/1 АКИП-4211/2
Частотный диапазон 9 кГц … 1,6 ГГц 9 кГц … 3,6 ГГц
Разрешение 1 Гц
Погрешность источника опорной частоты (в год) ±1·10-6
Температурная нестабильность частоты ±2,5·10-6
Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов (ПЧ=1 кГц -80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки 10 мс … 3000 с
Тип развертки Непрерывная, однократная
Полоса пропускания ПЧ 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц
Погрешность полос пропускания фильтров ПЧ (Гц) < 5% - для FПЧ ≤1 МГц
Коэффициент прямоугольности фильтров ПЧ 5:1 по уровням -60 дБ и -3 дБ
Полоса пропускания видео 10 Гц…3 МГц
Диапазон измерений От среднего уровня собственных шумов до +20 дБм предусилитель выключен
Аттенюатор 0 … 40 дБ (шаг 1 дБ) 0 … 50 дБ (шаг 1 дБ)
Предусилитель 20 дБ (100 кГц … 1,6 ГГц) 20 дБ (100 кГц …3,6 ГГц)
Максимальный входной уровень ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм)
Опорный уровень -80 дБм…+30 дБм (шаг 0,1 дБ)
  С выключенным предусилителем С включенным предусилителем
1 МГц…1 ГГц -130 дБм -150 дБм
1 ГГц…1,6 ГГц (АКИП-4211/1) -128 дБм -148 дБм
1 ГГц…3,6 ГГц (АКИП-4211/2) -128 дБм -148 дБм
Неравномерность АЧХ Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц).  С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм)
КСВ ≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка - 65 дБн: несущая ≥50 МГц
Интермодуляционные искажения третьего порядка 10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Уровень компресии усиления на 1 дБ > 2 дБм: несущая ≥50 МГц
Остаточные отклики ПЧ во всей полосе частот < -85 дБм: 50 Ом, аттенюатор 0 дБ
Паразитные составляющие < -60 дБн (уровень на смесителе -30 дБм)
Диапазон частот TG 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
Диапазон частот сигнала синодальной формы - 35 МГц … 3,6 ГГц
Выходной уровень -30 дБм…0 дБм -40 дБм…0 дБм
Дискретность установки 1 дБ
Неравномерность АЧХ ± 3 дБ
Защита входа от обратной мощности ± 30 дБм, ±50 В
Аналоговый удиодемодулятор (АМ/ЧМ) 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
Измерений параметров 100 кГц…1,6 ГГц 100 кГц…3,6 ГГ
АМ-сигнала

Частота модуляции: 20 Гц … 100 кГц

Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции < 1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4%

Измерений параметров 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
ЧМ-сигнала Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции < 1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4%
Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц
Погрешность измерения ±(Fизм*1·10-6 +разрешение)
ВЧ вход Соединитель N-типа; 50 Ом
Трекинг генератор Соединитель N-типа; 50 Ом
Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм
Внешняя синхронизация Соединитель BNC-типа; TTL совместимый сигнал
ДУ LAN (10/100 Base, RJ-45), USB (USB TMC)
Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ
Дисплей Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600
Потребляемая мощность 45 Вт (макс.)
Условия эксплуатации 0…+40 °С
Габаритные размеры 265 х 190 х 58 мм (Ш × В × Г)
Вес ≤ 2,5 кг
Питание Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход)
