Описание

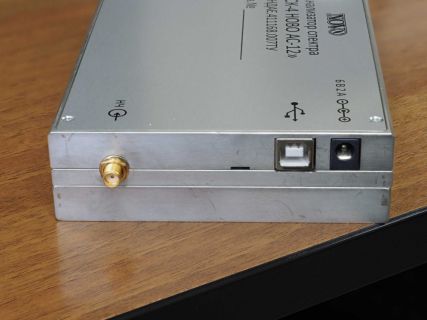

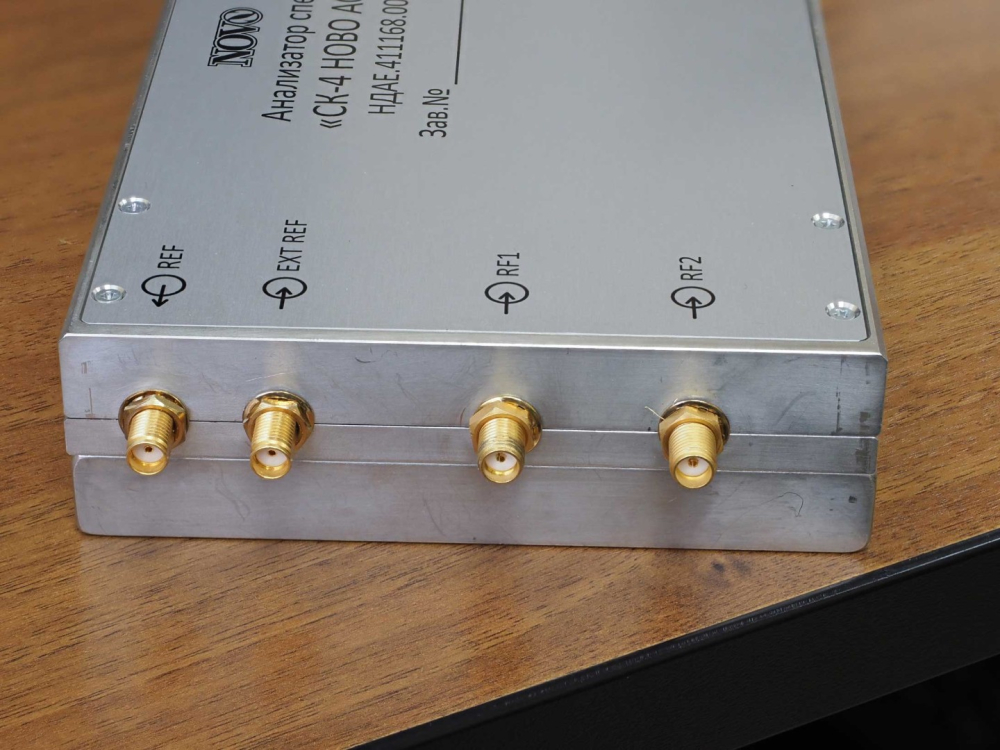

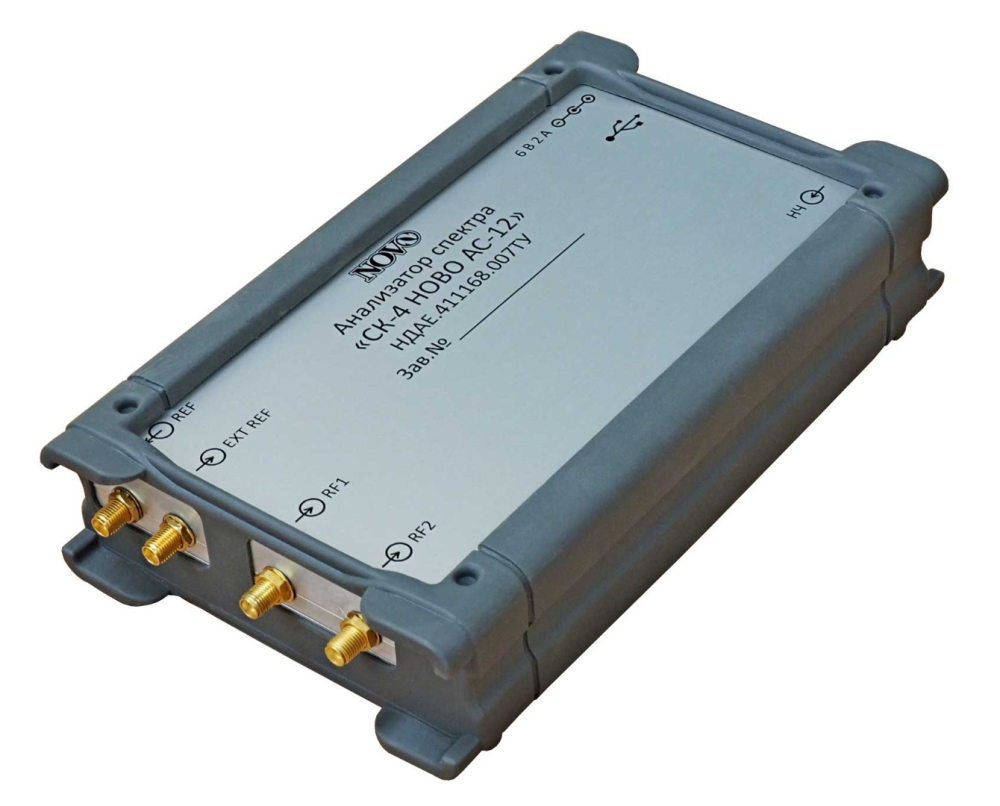

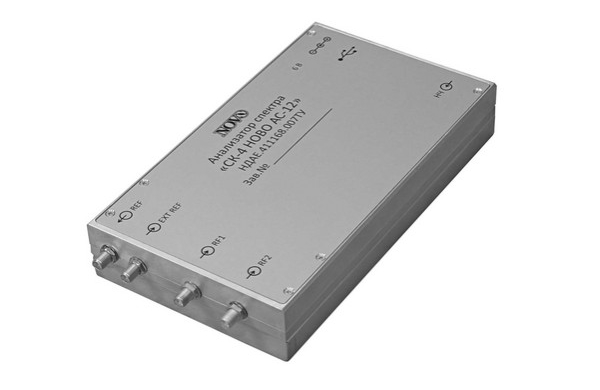

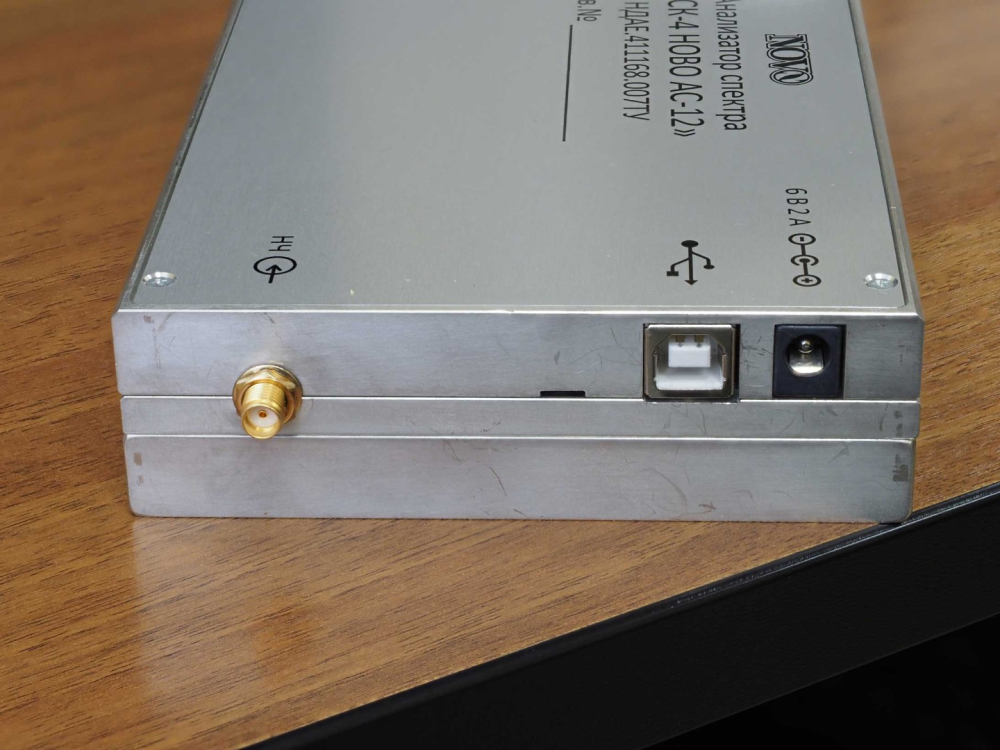

Портативный анализатор спектра USB СК-4 НОВО АС-12 предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 9 кГц до 14,5 ГГц.
Анализатор представляет собой автоматически перестраиваемый супергетеродинный приемник, который производит предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.
Изделие используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Средство измерения
21 марта 2022 года приказом Федерального агентства по техническому регулированию и метрологии анализатор спектра внесен в Государственный реестр средств измерений под номером 84928-22 (запись в реестре 186952 от 22.03.2022).
Соответствие требованиям
Портативный анализатор спектра благодаря своим характеристикам помимо решения общих задач может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.
Отечественная разработка
В настоящее время очень важно то, что анализатор спектра является полностью отечественным устройством, начиная от схемотехнического решения и кончая воплощением в «железе». 2 августа 2023 года портативный USB-анализатор спектра СК-4 НОВО АС-12 внесен в реестр промышленной продукции, произведенной на территории Российской Федерации.
Отличительные особенности
- Широкий диапазон частот анализируемого сигнала
- Малая дискретность изменения значения частоты выходного сигнала
- Высокая чувствительность
- Широкий динамический диапазон измерения мощности входного сигнала
- Низкий уровень собственных фазовых шумов
- Высокая точность измерения уровня мощности входного сигнала
- Настраиваемые параметры демодуляции входного сигнала
- Режим наблюдения цветовой спектрограммы
- Управление по шине USB 2.0
- Наличие программы управления анализатором, работающей под управлением ОС WINDOWS 10
- Наличие библиотеки API-функций для самостоятельной разработки собственных приложений
- Небольшие габариты и вес
Технические характеристики
- Диапазон частот входного сигнала, МГц: от 0,009 до 14500
- Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора: ±1∙10-6
- Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм, не менее: 5
- Пределы допускаемой погрешности измерений уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБ, не более: ±1
- Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
– в диапазоне частот от 10 кГц до 100 МГц; минус 155
– в диапазоне частот от 100 до 6000 МГц; минус 160
– в диапазоне частот от 6000 до 10000 МГц; минус 155 - Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц, не более: минус 120
- Минимальная частотная полоса пропускания измерительного фильтра, Гц: 1,5
- Время установления рабочего режима, ч, не менее: 1
- Масса, г, не более: 750
- Габаритные размеры (Ш х В х Д), мм, не более: 110 х 33 х 203
- Напряжение питания, В: от 6 до 6,5
- Сила тока потребления, А, не более: 1,5
- Потребляемая мощность, Вт, не более: 15
Комплектация
- Блок анализатора – 1 шт.
- Блок питания – 1 шт.
- Рамка защитная резиновая – 1 шт.
- Кабель USB A(m) - USB B(m) – 1 шт.
- Транспортная упаковка – 1 шт.
- ПО на оптическом носителе – 1 шт.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Методика поверки – 1 шт.
- Описание типа средства измерения – 1 шт.
