Портативный сварочный аппарат с активным выравниванием волокон Fitel S153A

Артикул: 5-15608

• Быстрая сварка (9 с) и быстрый нагрев (25 с)
• Активный V-образный профиль
• 200 циклов (сварка + нагрев) с конфигурацией аккумуляторов серии
• Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (например, EZ-BendTM)
• Для замены электродов не требуются инструменты, в системе выравнивания нет зеркал
• ПО для интерфейса ПК (обновляемое через Internet) позволяет управлять программами сварки
• Усовершенствованный графический интерфейс пользователя обеспечивает особенную легкость в применении
• Источник питания: Разъем переменного тока 100 – 240 В (50 / 60 Гц), разъем постоянного тока 11 – 17 В
• Рабочая температура от -40 до +60 ?C (при нормальной влажности)
• Соответствует требованиям RoHS
• 3,5-дюймовый цветной ЖК-монитор
• Максимальные габариты (Д х Ш х В), мм 159 × 231 × 130 мм
• Максимальная масса, кг 1,6

Портативный сварочный аппарат с активным выравниванием волокон Fitel S153A

 Аппараты Fitel S153A с технологией “Выравнивания с помощью активного V-образного профиля” станут наилучшим выбором среди недорогого сварочного оборудования, предназначенного для работы в полевых условиях.
Использование в сварочных аппаратах S153A технологии активного V-образного профиля позволяет без усилий снизить потери на сращивание и избежать наиболее распространенных ошибок, возникавших при использовании технологии неподвижного V-образного профиля.

Основные характеристики:

• Активный V-образный профиль – надежнее, чем традиционные аппараты с неподвижным V-образным профилем
• Прочная, компактная, переносная конструкция для суровых условий эксплуатации
• Быстрая сварка (9 с) с наименьшими потерями и быстрый нагрев (25 с)*1
• 200 циклов (сварка + нагрев) с конфигурацией аккумуляторов серии Fitel*2
• Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (например, EZ-BendTM)
• Сварочный аппарат совместим с разъемом «Splice On» (SOC) Seikoh Giken и Diamond
• Простота обслуживания - для замены электродов не требуются инструменты, в системе выравнивания нет зеркал
• ПО легко обновить через Интернет
• Простота замены систем волоконных держателей (универсальный держатель / держатель для волокон / держатель SOC)
• ПО для интерфейса ПК позволяет оператору управлять программами сварки и ее результатами
• Функция автозапуска печи для защитных манжет
• Усовершенствованный графический интерфейс пользователя обеспечивает особенную легкость в применении
• Память большой емкости для хранения данных (данные 2000 сварок) и изображений (100 изображений)
• Соответствует требованиям RoHS

*1 Используя полуавтоматический режим сварки и режим предварительного нагрева.
*2 Используя 2 аккумулятора, полуавтоматический режим сварки и обычный режим нагрева.

 Партнеры SOC сварочных аппаратов FITEL  Совместимость с разъемом «Splice On» (SOC)

   Суровые условия эксплуатации:

Аппараты серии S153A выдержали испытания по следующим критериям *3

Противоударные свойства Водостойкость                      Пылезащита
Падения с высоты 76 см под 5 разными углами Каплезащита соответствует классу IPX2 *4 Пылезащита соответствует классу IP5X *5

*3 Вышеуказанные испытания были проведены в лабораториях компании Furukawa Electric. Мы не гарантируем отсутствие повреждений аппарата в данных условиях.
*4 Класс каплезащиты IPX2 означает, что жидкость, стекающая на аппарат каплями со скоростью 3 мм/мин под 4 различными углами, изменяющимися на 15° через каждые 2,5 минуты, не нарушит функциональности аппарата.
*5 Класс пылезащиты IP5X означает, что воздействие частиц пыли диаметром 0,1 – 25 мкм в течение 8 часов не нарушит функциональности аппарата.

 Технические характеристики:

Параметр Значение
Допустимые волокна SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G.655), BIF / UBIF (гибкое волокно ITU-T G.657)
Диаметр внутренней оболочки 80 - 150мкм
Диаметр внешней оболчки 100 - 1000 мкм
Длина скола волокон 5 - 16 мм
Усредненные потери на сращивание SM: 0,04 дБ, MM: 0,02 дБ, DSF: 0,06 дБ, NZD: 0,06 дБ
Время сварки 9 секунд (полуавтоматический режим)
11 секунд (обычный режим
Время нагрева 25 секунд*6 (S922: 40 мм манжета, S921: 60 мм манжета) (режим предварительного нагрева)
31 секунда*6 (S922: 40 мм манжета, S921: 60 мм манжета) (обычный режим)
Программы сварки макс. 150
Программы нагрева макс. 18
Автоматический запуск нагрева Имеется
Допустимые манжеты 20 / 40 / 60 мм
Держатели для волокон Универсвльный держатель (допускается использование держателя для скользящего волокна) или система волоконных держателей
Тест на разрыв 1,96 Н
Потери на отражение на месте сращивания 60 дБ или более
Увеличение изображения волокон в 76 и 235 раз
Память сварок Макс. 2000
Емкость памяти для захвата изображений Автоматический захват последних 100 изображений и постоянное хранение до 24 изображений
Габариты (Д × Ш × В) 127 × 199 × 105 мм (без амортизатора)
159 × 231 × 130 мм (с амортизатором)
Масса

1,7 кг (без аккумуляторной батареи), 2,1 кг (с двумя батареями)

Монитор 3,5-дюймовый цветной ЖК-монитор
Вывод данных USB версия 2.0 mini
Язык дисплея 20 языков
Емкость аккумуляторной батареи Обычно 80 циклов сварки / нагрева с одним аккумулятором*7
Обычно 200 циклов сварки / нагрева с 2 аккумуляторами*8
Высота 5000 м
Ветрозащита Макс. скорость ветра – 15 м/с.
Рабочая температура от -10 до +50 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Температура хранения от -40 до +60 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Влажность 0 – +95 % (без образования конденсата)
Источник питания Разъем переменного тока 100 – 240 В (50 / 60 Гц), разъем постоянного тока 11 – 17 В. Замена оборудования не требуется.

*6 Первый нагрев после включения питания может длиться дольше, чем обычно.
*7 Число операций сварки и нагрева, которое может выполнить аппарат с новой, полностью заряженной аккумуляторной батареей, при температуре помещения 20 ?C, в полуавтоматическом режиме сварки и обычном режиме нагрева. Это число может варьироваться в зависимости от состояния
аккумуляторов и условий эксплуатации.
*8 Число операций сварки и нагрева, которое может выполнить аппарат с 2 новыми, полностью заряженными аккумуляторными батареями, при температуре помещения 20 ?C, в полуавтоматическом режиме сварки и обычном режиме нагрева. Это число может варьироваться в зависимости от состояния аккумуляторов и условий эксплуатации.

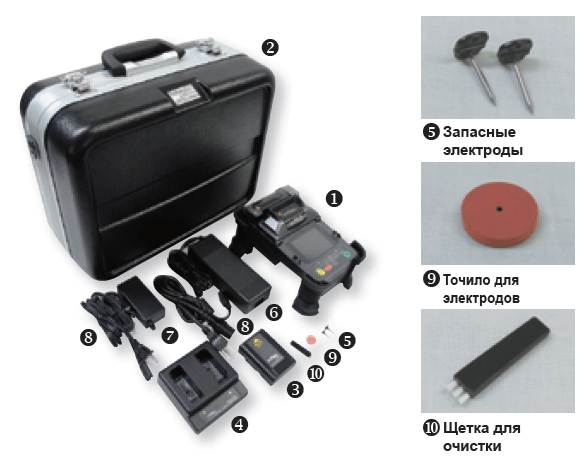

  Стандартная упаковка:

Наименование Номер для заказа Количество



(1) Главный блок S153А S153-A-A-0001  1
(2) Жесткий переносной кейс HCC-01  1
(3) Аккумуляторная батарея (в зависимости от упаковки) S943B  1 или 2
(4) Зарядное устройство для аккумуляторной батареи S958B  1
(5) Запасные электроды S969  1 пара
(6) Адаптер переменного тока для S1534 S976A  1
(7) Адаптер переменного тока для S958B S977A  1
(8) Жила кабеля переменного тока (Для S976A / S977A)  -  2
(9)Точило для электродов D511  1
(10) Щетка для очистки  VGC-01  1
Руководство пользователя  FTS-351  1

 Дополнительные принадлежности:

Наименование Номер для заказа Количество
(1) Мягкий переносной кейс SCC-01  1
(2) Охлаждающий лоток CTX-01  1
(3) Гнутая стойка AGS-01  1
(4) Рабочий ремень WBT-01  1
(5 )Кабель USB USB -01  1
(6) Кабель для автомобильного прикуривателя CDC-01  1
(7) Универсальный держатель
16 мм, длина скола
10 мм, длина скола
S712T-016
S712T-010

 1 пара
 1 пара

(8) Держатель для волокон
для волокон с внешней оболочкой 160 мкм
для волокон с внешней оболочкой 250 мкм
для волокон с внешней оболочкой 500 мкм*9
для волокон с внешней оболочкой 900 мкм
Скользящее волокно (левостороннее)
Скользящее волокно (правостороннее)*10

S712S-160
S712S-250
S712S-500
S712S-900
S712S-LT-L
S712S-LT-R



 1 пара
 1 пара
 1 пара
 1 пара
 1 пара
 1 пара


(9) Держатели SOC
<Для наконечника>
Разъем FC / SC, Seiko Giken (9 мм)
Разъем FC / SC, Seiko Giken (5 мм)
Разъем LC, Seiko Giken (9 мм)
Разъем LC, Seiko Giken (5 мм)
Разъем LC / SC, Diamond E-2000™ / F-3000™
<Для кордного волокна>
Кордное волокно Seiko Giken (5 мм)
Кордное волокно Seiko Giken (9 мм)
Кордное волокно Diamond (скол 5 мм, кордное волокно 1,8~3 мм)*11
<Инструмент>
Опора Diamond



S712C-SGS9-L
S712C-SGS5-L
S712C-SGL9-L
S712C-SGL5-L
S712C-DM25-L

S712C-SGC5-R
S712C-SGC9-R
S712-LT-R

WTX-01



  1
  1
  1
  1
  1

  1
  1
  1

  1

Smart Fuse
Программный интерфейс для аппарата
SF-01   1

*9 Применяется для волокон с диаметром внешней оболочки 400-500 мкм.
*10 Также используется как держатель для кордных волокон Diamond.
*11 Также используется как держатель для скользящих волокон (правосторонний).

Форма номера для заказа: S153A-(X1)-(X2)

Категория Код Примечание
X1 Тип волоконного держателя

1
2
3

Универсальный держатель 16 мм S712T-016
Универсальный держатель 10 мм S712T-010
Система волоконных держателей
X2 Число акумуляторных батарей 1

2

1 шт. (с 1 зарядным устройством для аккумуляторных батарей S958B и 1 адаптером переменного тока S977A)
2 шт. (с 1 зарядным устройством для аккумуляторных батарей S958B и 1 адаптером переменного тока S977A)





 Тип



S123C / S123M4



S123M8 / S123M12



S153A



S178A



S183PMII



S184PM-SLDF

 Тип выравнивания
Неподвижный V-образный профиль (выравнивание внутренних оболочек)
 Активный V-образный профиль
(Выравнивание внутренних оболочек)
   Выравнивание по сердцевине волокон
 Визуальное наблюдение
2 камеры
 Допустимые волокна   SM, MM, DSF, NZD, BIF / UBIF  SM, MM, DSF, NZD, BIF / UBIF  SM, MM, DSF, NZD, EDF, BIF / UBIF  SM, MM, DSF, NZD, CSF, EDF, PMF, LDF  SM, MM, DSF, CSF, PMF, LDF
 Число волокон S123C: Одиночноеволокно
S123M4: 1–4 волокна
 S123M8: 1–8 волокон
S123M12: 1–12 волокон

Одиночное волокно
 Диаметр внутренней оболочки
125мм
  80~150 мкм  80~500 мкм  80~1200 мкм
 Диаметр внешней оболочки  Одиночное: 250~900 мкм
Ленточное: 280~400 мкм
  Одиночное: 100~1000 мкм  Одиночное: 160~2000 мкм
 Длина скола S123C: 5~10 мм
S123M4: 10 мм
 10мм 250 мкм, внешняя оболочка: 5~10 мм или 5~16 мм
900 мкм, внешняя оболочка: 10 или 16 мм
Нормальная прочность:9~11 мм
Высокая прочность: 3~5 мм
 Нормальная прочность:9~11 мм
Высокая прочность: 5 мм
 Сварка волокон разных типов    Нет
Да
 Специализированное сращивание
   Нет
   Да
 Высокопрочная сварка     Нет
 Да
 Сварка волокон РМ     Нет  Да
 Допустимые манжеты   Одиночное: 20 / 40 / 60 мм
Ленточное: 40 / 60 мм

Одиночное: 20 / 40 / 60 мм
 Аккумуляторная батарея
Имеется

Нет
 Применение     Монтаж сетей LAN, FTTx, Backbone, Long Haul   OEM, научные исследования и разработки,
производство



Типы выравнивания
Неподвижный V-образный профиль (S123) Выравнивание по сердцевине волокон (S178, S183, S184)
