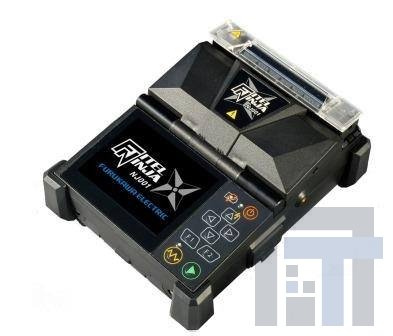

Портативный сварочный аппарат с выравниванием по сердцевине волокон FITEL NINJA

Артикул: 5-344268

• Широая рабочая камера, обеспечивающая легкую загрузку волокна
• 3 светодиодные лампочки подсветки, ярко освещают широкую рабочую поверхнсть камеры даже в темных помещениях
• Быстроприводной моторчик с моментом инерции 8Н гарантирует надежное сращивание даже для очень крепких кабелей, включая трассовые и внутриквартирные
• Сверхпрочная конструкция. Аппарат укомплектован сверхпрочным корпусом, чтобы противостоять падениям с высоты, попаданию влаги и пыли
• Подзарядка внутренней батареи
• Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (например, EZ-BendTM)
• Простота обслуживания - несложная замена электродов, в системе выравнивания нет зеркал
• ПО для интерфейса ПК обновляеncz через Internet
• Усовершенствованный графический интерфейс пользователя обеспечивает особенную легкость в применении
• Источник питания: Разъем переменного тока 100 – 240 В (50 / 60 Гц), разъем постоянного тока 11 – 17 В
• Рабочая температура от -10 до +50 ?C (при относительной влажности 0 – 95 % [без образования конденсата])
• Соответствует требованиям RoHS
• 3,5-дюймовый цветной ЖК-монитор
• Максимальные габариты (Д х Ш х В), мм 124 × 161 × 64,5 мм
• Максимальная масса, кг 2



Портативный сварочный аппарат с выравниванием по сердцевине волокон FITEL NINJA

Аппараты серии FITEL NINJA имеют компактный дизайн, новый интерфейс и достигают производительности нового поколения. Они применяются в любых областях, где требуется сварка, при монтаже сетей FTTx, LAN, магистральных кабелей или систем дальней связи. Ручной сварочный аппарат FITEL NINJA объединяет в себе портативность, высокую эксплуатационную гибкость, исключительную надежность ручных сварочных аппаратов FITEL предыдущего поколения, проверенное временем качество, а также обеспечивает быстрое и безукоризненное сращивание оптического волокна, непревзойденную мобильность и легкость в применении

Основные характеристики:

• Широая рабочая камера, обеспечивающая легкую загрузку волокна

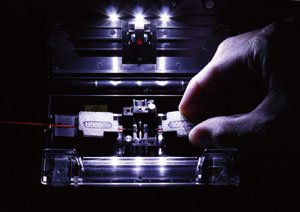

• 3 светодиодные лампочки подсветки, ярко освещают широкую рабочую поверхнсть камеры даже в темных помещениях
• Быстроприводной моторчик с моментом инерции 8Н гарантирует надежное сращивание даже для очень крепких кабелей, включая трассовые и внутриквартирные
• Сверхпрочная конструкция. Аппарат укомплектован сверхпрочным корпусом, чтобы противостоять падениям с высоты, попаданию влаги и пыли
• Подзарядка внутренней батареи
• Простота обслуживания - несложная замена электродов, в системе выравнивания нет зеркал
• ПО легко обновить через Интернет
• Простота замены систем волоконных держателей (универсальный держатель / держатель для волокон / держатель SOC)
• ПО для интерфейса ПК позволяет оператору управлять сварочными программами и результатами сварки
• Функция автозапуска печи для защитных манжет

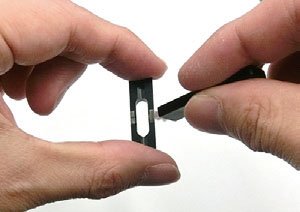

• Извлекаемый V-образный паз обеспечивает легкость при проведении очистки и техническом обслуживании аппарата.



 Партнеры SOC сварочных аппаратов FITEL  Совместимость с разъемом «Splice On» (SOC)

   Суровые условия эксплуатации:

Аппараты серии FITEL NINJA выдержали испытания по следующим критериям *3

Противоударные свойства Водостойкость                      Пылезащита
Падения с высоты 76 см под 5 разными углами Каплезащита соответствует классу IPX2 *4 Пылезащита соответствует классу IP5X *5

*3 Вышеуказанные испытания были проведены в лабораториях компании Furukawa Electric. Мы не гарантируем отсутствие повреждений аппарата в данных условиях.
*4 Класс каплезащиты IPX2 означает, что жидкость, стекающая на аппарат каплями со скоростью 3 мм/мин под 4 различными углами, изменяющимися на 15° через каждые 2,5 минуты, не нарушит функциональности аппарата.
*5 Класс пылезащиты IP5X означает, что воздействие частиц пыли диаметром 0,1 – 25 мкм в течение 8 часов не нарушит функциональности аппарата.

 Технические характеристики:

Параметр Значение
Допустимые волокна SM, MM, DSF, NZD, EDF, BIF / UBIF (гибкое волокно)
Диаметр внутренней оболочки 125 мкм
Диаметр внешней оболчки 160-900 мкм
Длина скола волокон 5 - 16 мм
Усредненные потери на сращивание SM: 0,05 дБ, MM: 0,02 дБ, DSF: 0,08 дБ, NZD: 0.048 дБ, BIF/UBIF 0,05 дБ
Время сварки 13 сек
Время нагрева 17 секунд*6 (S922: 40 мм манжета, S921: 60 мм манжета) (режим предварительного нагрева)
31 секунда*6 (S922: 40 мм манжета, S921: 60 мм манжета) (обычный режим)
Программы сварки макс. 150
Программы нагрева макс. 30
Автоматический запуск нагрева Имеется
Допустимые манжеты 20 / 40 / 60 мм
Держатели для волокон Универсвльный держатель или система волоконных держателей
Тест на разрыв 1,96 Н
Потери на отражение на месте сращивания 60 дБ или более
Увеличение изображения волокон в 58 раз
Память сварок Макс. 1500
Емкость памяти для захвата изображений Автоматический захват последних 100 изображений и постоянное хранение до 24 изображений
Габариты (Д × Ш × В) 124 × 161 × 64,5 мм (без амортизатора)
139 × 176 × 71Н мм (с амортизатором)
Монитор 3,5-дюймовый цветной ЖК-монитор
Вывод данных USB версия 2.0 mini
Момент инерции (мотор) 8 Н (максимальное значение)
Емкость аккумуляторной батареи Обычно 80 циклов сварки / нагрева с одним аккумулятором*7
Обычно 200 циклов сварки / нагрева с 2 аккумуляторами*8
Высота 5000 м
Ветрозащита Макс. скорость ветра – 15 м/с.
Рабочая температура от -10 до +50 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Температура хранения от -40 до +60 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Влажность 0 – +95 % (без образования конденсата)
Источник питания Разъем переменного тока 100 – 240 В (50 / 60 Гц), разъем постоянного тока 11 – 17 В. Замена оборудования не требуется.

*6 Первый нагрев после включения питания может длиться дольше, чем обычно.
*7 Число операций сварки и нагрева, которое может выполнить аппарат с новой, полностью заряженной аккумуляторной батареей, при температуре помещения 20 ?C, в полуавтоматическом режиме сварки и обычном режиме нагрева. Это число может варьироваться в зависимости от состояния
аккумуляторов и условий эксплуатации.
*8 Число операций сварки и нагрева, которое может выполнить аппарат с 2 новыми, полностью заряженными аккумуляторными батареями, при температуре помещения 20 ?C, в полуавтоматическом режиме сварки и обычном режиме нагрева. Это число может варьироваться в зависимости от состояния аккумуляторов и условий эксплуатации.

  Стандартная упаковка:

Наименование Номер для заказа Количество



(1) Главный блок FITEL NINJA NJ001 NJ001-X-A-0001  1
(2) Жесткий переносной кейс HCC-01  1
(3) Запасные электроды ELR-01  1 пара
(4) Адаптер переменного тока S976A  1
(5) Кабель для адаптера -  1
(6)Точило для электродов D511  1
(7) Щетка для очистки  VGC-01  1
Руководство пользователя  UMC-01  1

 Дополнительные принадлежности:

Наименование Номер для заказа Количество
(1) Охлаждающий лоток CTX-01  1
(2) Кабель USB USB -01  1
(3) Аккумуляторная батарея S946  1
(7) Универсальный держатель
16 мм, длина скола
10 мм, длина скола
S712T-016
S712T-010

 1 пара
 1 пара

(8) Держатель для волокон
для волокон с внешней оболочкой 160 мкм
для волокон с внешней оболочкой 250 мкм
для волокон с внешней оболочкой 500 мкм*9
для волокон с внешней оболочкой 900 мкм
Скользящее волокно (левостороннее)
Скользящее волокно (правостороннее)*10

S712S-160
S712S-250
S712S-500
S712S-900
S712S-LT-L
S712S-LT-R



 1 пара
 1 пара
 1 пара
 1 пара
 1 пара
 1 пара


(9) Держатели SOC
<Для наконечника>
Разъем FC / SC, Seiko Giken (9 мм)
Разъем FC / SC, Seiko Giken (5 мм)
Разъем LC, Seiko Giken (9 мм)
Разъем LC, Seiko Giken (5 мм)
Разъем LC / SC, Diamond E-2000™ / F-3000™
<Для кордного волокна>
Кордное волокно Seiko Giken (5 мм)
Кордное волокно Seiko Giken (9 мм)
Кордное волокно Diamond (скол 5 мм, кордное волокно 1,8~3 мм)*11
<Инструмент>
Опора Diamond



S712C-SGS9-L
S712C-SGS5-L
S712C-SGL9-L
S712C-SGL5-L
S712C-DM25-L

S712C-SGC5-R
S712C-SGC9-R
S712-LT-R

WTX-01



  1
  1
  1
  1
  1

  1
  1
  1

  1

Smart Fuse
Программный интерфейс для аппарата
SF-01   1

*9 Применяется для волокон с диаметром внешней оболочки 400-500 мкм.
*10 Также используется как держатель для кордных волокон Diamond.
*11 Также используется как держатель для скользящих волокон (правосторонний).

Форма номера для заказа: S178A-(X1)-(X2)

Категория Код Примечание
X1 Тип волоконного держателя

1
2
3

Универсальный держатель 16 мм S712T-016
Универсальный держатель 10 мм S712T-010
Система волоконных держателей
X2 Число акумуляторных батарей(S934B) 1

2

1 шт. (с 1 зарядным устройством для аккумуляторных батарей S958B и 1 адаптером переменного тока S977A)
2 шт. (с 1 зарядным устройством для аккумуляторных батарей S958B и 1 адаптером переменного тока S977A)





Типы выравнивания
Неподвижный V-образный профиль (S123) Выравнивание по сердцевине волокон (S178, S183, S184)





Модель
S178
S153
FITELNINJA

Метод сращивания
Выравнивание по сердцевине волокон
активного выравнивания по оболочке
выравнивания по оболочке

Допустимые одиночные волокна
SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF/UBIF (ITU-T G.657)
SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF/UBIF (ITU-T G.657)
SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF/UBIF (ITU-T G.657)

Усредненные потери на месте сращивания SMF:
SM: 0,02 дБ, MMF: 0,01 дБ, DSF: 0,04 дБ, NZDSF: 0,03 дБ
SM: 0.04дБ, MM: 0.02дБ, DSF: 0.06дБ, NZDSF: 0.06дБ
SM: 0.05дБ, MM: 0.03дБ, DSF: 0.08дБ, NZDSF: 0.08дБ

Время сварки
7 секунд (полуавтоматич. режим) 9 секунд стандартно.
11 секунд
13 секунд

Время нагрева
31 секунд (40 мм), 31 секунда (60 мм)
25 секунд (40мм, 60мм)
17/20 секунд (40мм/60мм)

Программы сварки / нагрева
Доступно 150 / 18 программ
Доступно 150 / 18 программ
Доступно 150 / 30 программ

Длина скола
5–16 мм (250 мкм), 10 или 16 мм (900 мкм)
5–16 мм (250 мкм), 10 или 16 мм (900 мкм)
5–10 мм (250 мкм), 10 мм (900 мкм)

Габариты (Д, Ш, В) / масса
127  199  105 мм / 1,9 кг [включая массу аккумуляторной батареи]
127  199  105 мм / 1,9 кг [включая массу аккумуляторной батареи]
139 × 176 × 71 мм, 1.6кг [включая массу аккумуляторной батареи]

Память сварок
2000 сварок
2000 сварок
2000 сварок

Условия эксплуатации
0 ~ 4000 м, –10 – 50 ?C и 90 % при 38 ?C
0 ~ 4000 м, –10 – 50 ?C и 90 % при 38 ?C
0 ~ 4000 м, –10 – 50 ?C и 90 % при 38 ?C

Вывод данных
USB 2.0
USB 2.0
USB 2.0

Срок работы аккумуляторной батареи
Внутренняя – 80 циклов сварки / нагрева (стандарт) 200 - (опционально)
Внутренняя – 80 циклов сварки / нагрева (стандарт) 200 - (опционально)
Внутренняя – 100 циклов сварки / нагрева (стандарт)

Электропитание, аккумуляторная батарея:
Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная
Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная
Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная
