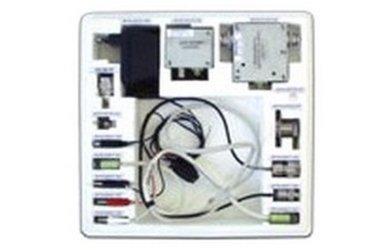

Cлужит для точного линейного преобразования среднеквадратического значения гармонического напряжения в постоянное напряжение. Вместе с блоком преобразования поставляется модуль сетевого АС-DC адаптера, а также промежуточный модуль питания. Преобразователь используется для точного измерения переменного напряжения путем сравнения амплитудного значения сигнала с постоянным напряжением и применяется вместе с цифровым вольтметром постоянного напряжения при поверке высокочастотных вольтметров видов В3, В4, В7, генераторов – Г3, Г4 и аттенюаторов – Д2. Допускает индивидуальную аттестацию в диапазоне частот до 1000 МГц в качестве вольтметра-эталона 2-го разряда. Индивидуально аттестованный преобразователь имеет в 1,5–2 раза сниженную частотную погрешность. Диапазон среднеквадратических напряжений преобразуемых гармонических сигналов: 0,1–10 В Коэффициент преобразования: 1 Диапазон частот входных сигналов: 10 кГц–1000 МГц |
|
|
Пределы допускаемой основной погрешности коэффициента преобразования в диапазоне частот до 10 МГц: ± 0,2 % +2 мВ Предел допускаемой частотной погрешности δf преобразования в диапазоне частот f > f10=10 МГц δf = ± [0,08( f/f10–1)] % Активное входное сопротивление 100 кОм–1 МОм Выходное сопротивление менее 1 Ом Габариты(мм),масса(кг): блока преобразования 120х120х30 ; 0,3 АС-DC адаптера 60х60х60; 0,3 промежуточного модуля питания 40х40х20 ; 0,3 |
|
